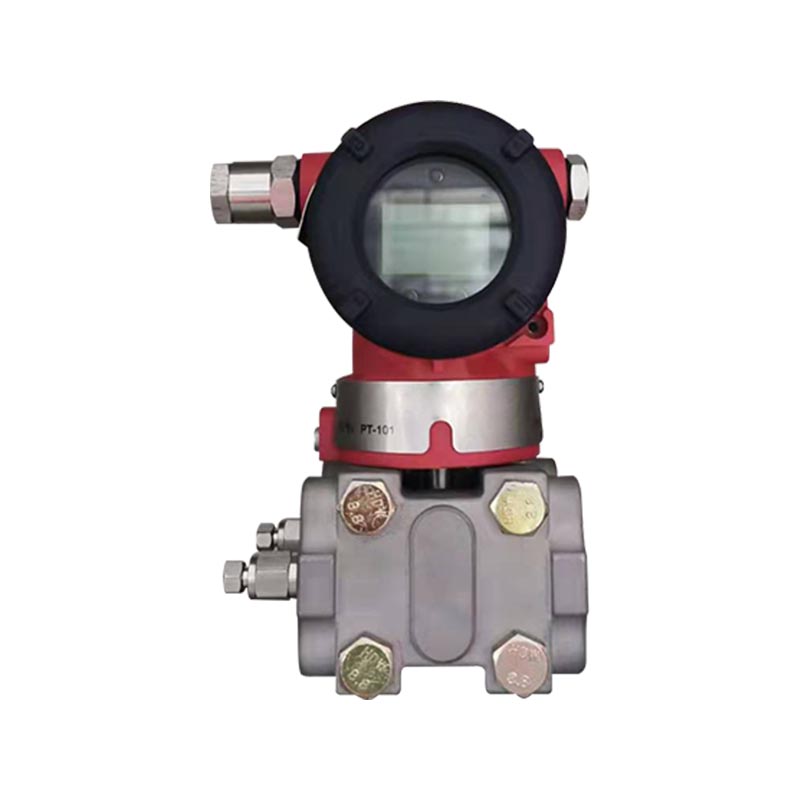

XG3051DP Przetwornik różnicy ciśnień

Name: XG3051DP Przetwornik różnicy ciśnień
Rating: 5 (99 reviews)

Wprowadzenie produktu:
XG3051DP należy do produkowanego w kraju pojemnościowego inteligentnego przetwornika różnicy ciśnień serii 3051, który wykorzystuje zasadę wykrywania pojemnościowego w celu przekształcenia różnicy ciśnień mierzonego medium na standardowy sygnał 4-20 mA HART. Może być stosowany do pomiaru parametrów procesu, takich jak różnica ciśnień, poziom cieczy, natężenie przepływu, poziom cieczy w zamkniętym pojemniku, różnica ciśnień w rurociągu itp. Jest szeroko stosowany w systemach sterowania DCS i PLC.

Branża zastosowań:
1. Przemysł petrochemiczny: poziom cieczy w kotle reakcyjnym, natężenie przepływu w rurociągu, różnica ciśnień w filtrze, poziom cieczy w zbiorniku, szeroko stosowane w warunkach przeciwwybuchowych.
2. Energetyka: monitorowanie układów kotłowych i turbinowych w elektrowniach, natężenia przepływu pary i wody, podciśnienia w piecu, poziomu cieczy w zbiorniku, różnicy ciśnień na filtrach.
3. Uzdatnianie wody/ochrona środowiska: procesy oczyszczania ścieków i wody, poziom zbiorników, natężenie przepływu w rurociągach, różnica ciśnień na filtrach.
4. Przemysł metalurgiczny: Pomiar różnicy ciśnień płynu, poziomu cieczy medium i przepływu rurociągów procesowych w procesach wytapiania.
5. Przemysł papierniczy: poziom cieczy celulozowej, różnica ciśnień w filtrze, pomiar przepływu procesu.

Skontaktuj się z nami

PRZEDV：XG3051LT Przetwornik różnicy ciśnień poziomu cieczy DALEJ：XG3051DP Zdalny przetwornik różnicy ciśnień

Często zadawane pytania Specyfikacje wydajności Specyfikacje funkcjonalne Instalacja Instrukcje podłączenia procesowego Połączenia elektryczne Tabela kodów modeli i specyfikacji Specyfikacje fizyczne

P1: Jakie parametry może mierzyć XG3051DP?
Odp.: Jest to przetwornik różnicy ciśnień, który mierzy różnicę ciśnień w swoim rdzeniu. Dzięki konwersji różnicy ciśnień może mierzyć przepływ w rurociągu, poziom cieczy w zamkniętym zbiorniku, różnicę ciśnień przed i za filtrami oraz podciśnienie w piecu. Nie ma możliwości bezpośredniego pomiaru ciśnienia bezwzględnego. Podczas pomiaru przepływu można aktywować funkcję pierwiastka kwadratowego HART w celu uzyskania sygnałów przepływu.

P2: Jaka jest przyczyna niedokładnego sygnału wyjściowego przetwornika i dużego dryfu zera?
Odp.: Występują nieszczelności, blokady i nagromadzenie płynu w przewodach nadciśnieniowych i podciśnieniowych; ② Błąd ustawienia migracji zakresu; ③ Nagłe zmiany temperatury otoczenia; ④ Membrana jest poddawana działaniu nadciśnienia. Nadaj priorytet sprawdzeniu przewodów impulsowych i przeprowadź ponowną kalibrację zera i zakresu za pomocą sterownika HART.

P3: Jakie środki ostrożności obowiązują w przypadku dwuprzewodowego okablowania XG3051DP?
Odp.: Przyjmując system dwuprzewodowy DC24V, bez rozróżnienia między dodatnimi i ujemnymi liniami sygnałowymi, maksymalne obciążenie obwodu nie przekracza 500 Ω; Komunikacja HART wymaga obwodu połączonego szeregowo z rezystorem 250 Ω; Należy ściśle przestrzegać specyfikacji przeciwwybuchowych dotyczących okablowania w sytuacjach zagrożonych wybuchem i zapewnić niezawodne uziemienie obudowy.

P4: Jakie warunki pracy wymagają wymiany membran innych niż 316L?
Odp.: Badane medium jest środowiskiem silnie korozyjnym (mocny kwas, mocne zasady, wysoka zawartość jonów chlorkowych), 316L będzie korodować i konieczne jest wybranie arkuszy folii Hastelloy C, Monel lub Tantal; Warunki higieny żywności i farmaceutyków wymagają dostosowanych do indywidualnych potrzeb higienicznych struktur membranowych.

Dokładność referencyjna do regulacji zakresu
(W tym liniowość od zera, histereza i powtarzalność) ± 0,075%
Jeżeli TD＞10 (TD = maksymalna rozpiętość / skorygowana rozpiętość), dokładność wynosi: ±(0,0075 × TD)%
Dokładność pierwiastka kwadratowego jest 1,5 razy większa niż powyższa dokładność odniesienia liniowego.

Wpływ temperatury otoczenia

Kod zakresu	Całkowity efekt od -20 ℃ ~ 65 ℃
A	±(0,45 × TD 0,25)% × Rozpiętość
B	±(0,30 × TD 0,20)% × Rozpiętość
C/D/E	±(0,20 × TD 0,10)% × Rozpiętość
Kod zakresu	Całkowity efekt dla -40 ℃ ~ -20 ℃ i 65 ℃ ~ 85 ℃
A	±(0,45 × TD 0,25)% × Rozpiętość
B	±(0,30 × TD 0,20)% × Rozpiętość
C/D/E	±(0,20 × TD 0,10)% × Rozpiętość
Efekt poza zasięgiem	±0,075% × Rozpiętość

Efekt ciśnienia statycznego

Kod zakresu	Ilość efektu
A	±(0,15%URL 0,10%zakresu) / 4MPa
B	±(0,10% adresu URL 0,075% zakresu) / 16 MPa
C/D/E	±(0,05%URL 0,05%zakresu) / 16MPa

Efekt nadciśnienia

Kod zakresu	Ilość efektu
A	±0,2% × Rozpiętość / 4MPa
B	±0,2% × Rozpiętość / 16 MPa
C/D/E	±0,1% × Rozpiętość / 16 MPa

Długoterminowa stabilność

Kod zakresu	Ilość efektu
A	±0,5% × Rozpiętość/rok
B	±0,2% × Rozpiętość/rok
C/D/E	±0,1% × Rozpiętość/rok

Efekt zasilania: ±0,001% /10 V (12–42 V DC), pomijalny.

Zakres i granice
Kod zakresu	Przedmiot	kPa	mbar
A	Rozpiętość	0,1 ~ 1	1 ~ 10
A	Zasięg	−1 ~ 1	−10 ~ 10
B	Rozpiętość	0,2 ~ 6	2 ~ 60
B	Zasięg	−6 ~ 6	−60 ~ 60
C	Rozpiętość	0,4 ~ 40	4 ~ 400
C	Zasięg	−40 ~ 40	−400 ~ 400
D	Rozpiętość	2,5 ~ 250	25 ~ 2500
D	Zasięg	−250 ~ 250	−2500 ~ 2500
E	Rozpiętość	20 ~ 2000	0,2 ~ 20 barów
E	Zasięg	−500 ~ 2000	−5 ~ 20 barów

Parametr	Specyfikacja
Zasięg Limits	Możliwość dowolnej regulacji w górnej i dolnej granicy zakresu. Aby zoptymalizować wydajność, zaleca się wybranie kodu zakresu o najniższym możliwym współczynniku ograniczania.
Ustawienie zerowe	Zero i zakres można ustawić na dowolną wartość w zakresie pomiarowym pod warunkiem, że: Skalibrowany zakres ≥ Minimalny zakres
Wpływ pozycji montażowej	Zmiany położenia montażowego równolegle do membrany nie powodują dryftu zera. Jeśli położenie zmieni się o więcej niż 90° w stosunku do powierzchni membrany, nastąpi przesunięcie zera w zakresie <0,4 kPa (można to skorygować poprzez regulację zera). Brak efektu rozpiętości.
Wyjście	2-przewodowe, 4~20 mA DC, opcjonalna komunikacja cyfrowa HART.
	Możliwość wyboru wyjścia liniowego lub pierwiastkowego.
	Wyjście signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Prąd alarmowy	Tryb niskiego alarmu (min): 3,7 mA
	Tryb wysokiego alarmu (maks.): 21 mA
	Tryb bez alarmu (wstrzymanie): utrzymanie prawidłowego prądu przed zwarciem
	Domyślnie: tryb wysokiego alarmu
Czas reakcji	Stała tłumienia wzmacniacza: 0,1 s; stała czasowa czujnika: 0,1 ~ 2 s (w zależności od zakresu i ograniczenia).
	Dodatkowa regulowana stała czasowa: 0,1~60 s.
	Nieliniowy efekt wyjściowy (np. pierwiastek kwadratowy) zależy od funkcji i można go obliczyć.
Czas rozgrzewki	< 15 s
Temperatura otoczenia	−40 ~ 85 ℃
Temperatura otoczenia	−20 ~ 65 ℃ (z wyświetlaczem LCD i oringiem z fluorogumy)
Temperatura przechowywania/transportu	−50 ~ 85 ℃; −40 ~ 85 ℃ (z wyświetlaczem LCD)
Ciśnienie robocze	Znamionowe ciśnienie robocze: 16 MPa / 25 MPa / 40 MPa (trzy wartości)
Limit ciśnienia statycznego	Od ciśnienia absolutnego 3,5 kPa do ciśnienia znamionowego. Ciśnienie próbne może być 1,5 razy większe od ciśnienia znamionowego, przyłożonego jednocześnie po obu stronach przetwornika.
Jednokierunkowy limit przeciążenia	Jednokierunkowe przeciążenie do ciśnienia znamionowego
Kompatybilność elektromagnetyczna (EMC)	Patrz tabela kompatybilności elektromagnetycznej w załączniku na następnej stronie

Warunki zasilania i obciążenia
Napięcie zasilania	24 V, R ≤ (Us - 12 V) / Imax kΩ
Napięcie zasilania	(gdzie Imax = 23 mA)
Maksymalne napięcie zasilania	42 V prądu stałego
Minimalne napięcie zasilania	12 V prądu stałego; 15 VDC (z podświetlanym wyświetlaczem LCD)
Zakres obciążenia komunikacji cyfrowej	250 ~ 600 omów

Podłączenie elektryczne
Dławik kablowy M20×1,5; listwa zaciskowa odpowiednia dla przewodów o przekroju 0,5 ~ 2,5 mm².

Połączenie procesowe
Obie powierzchnie czołowe kołnierza przyłącza procesowego posiadają gwinty wewnętrzne NPT 1/4 i M10.

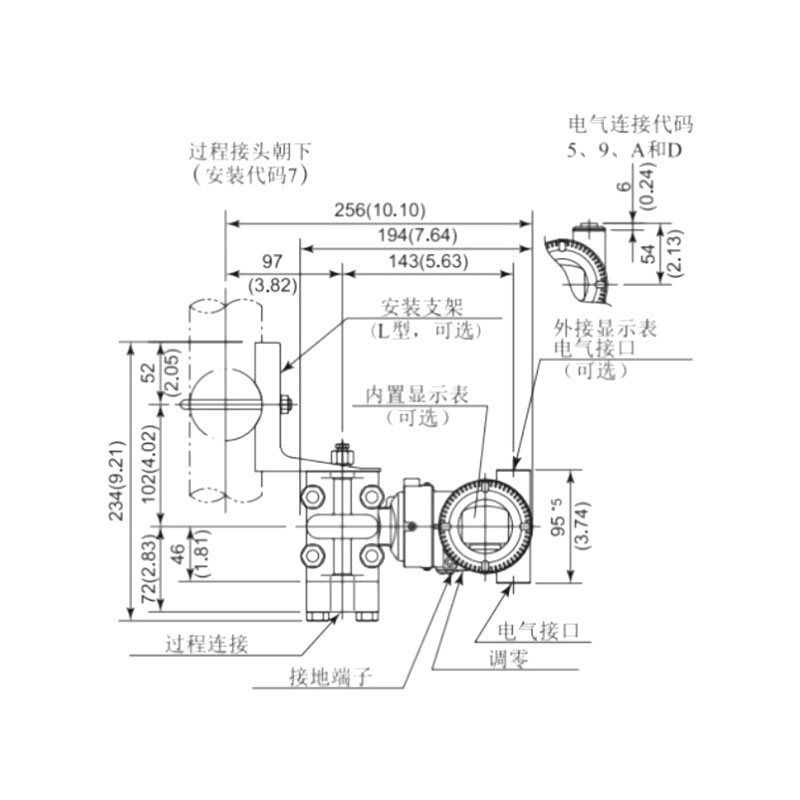

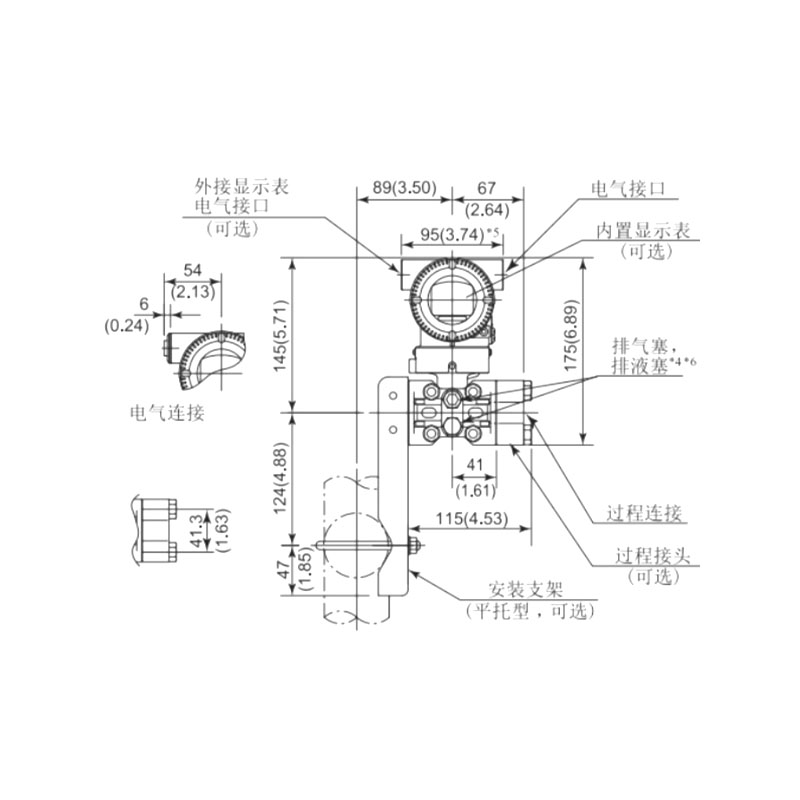

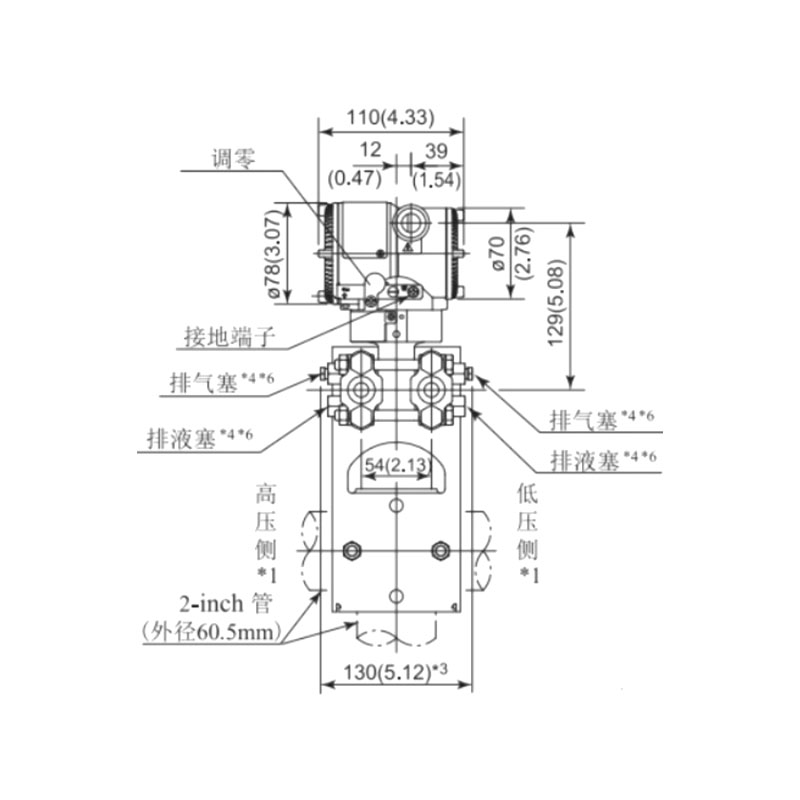

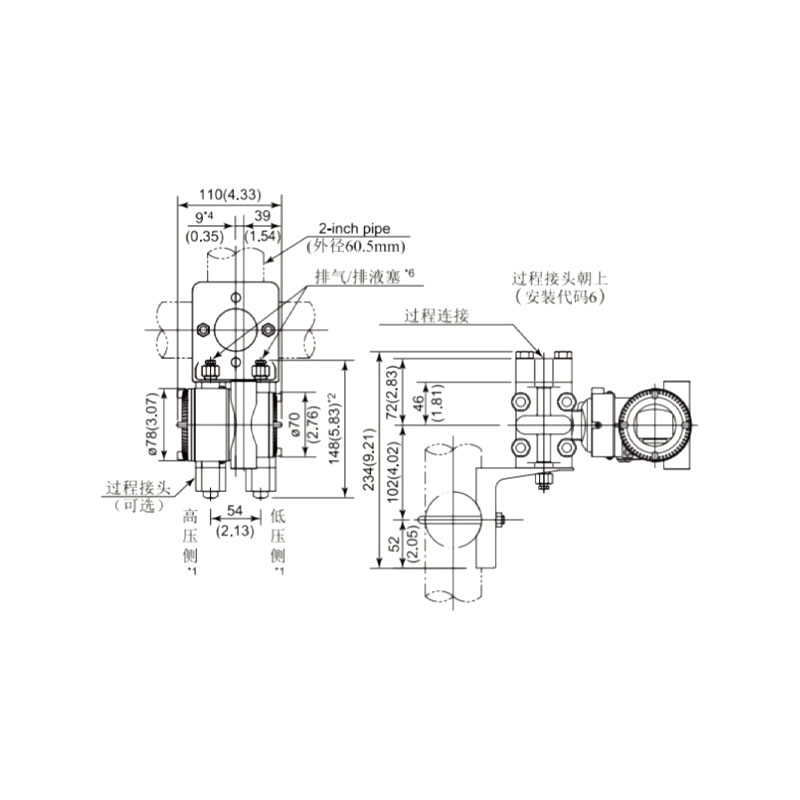

Instrukcje podłączenia procesu dla spedycji jednostronnej bez kołnierzy spedycyjnych

Kołnierz eliptyczny ze stali nierdzewnej 1/2 NPT (kod 1)		1. Kołnierz komory ciśnieniowej
		2. Uszczelka typu O-ring
		3. Połączenie kołnierza eliptycznego NPT 1/2
		4. Śruba
Trójnik M20x1,5 ze stali nierdzewnej (kod 2)		1. Kołnierz komory ciśnieniowej
		2. Złącze z gwintem zewnętrznym M20×1,5 w kształcie litery T
		3. Śruba
		4. O-ring
		5. Nakrętka M20×1,5
		6. Rura doprowadzająca ciśnienie

Rysunek 5: Schemat połączeń elektrycznych

Uwaga: Funkcja szybkiego interfejsu jest odpowiednikiem terminala sygnałowego.

Wybór modelu przetwornika różnicy ciśnień XG3051DP-

Dokładność

Wyjście

Błąd podstawowy ±0,05%

4–20 mA z komunikacją HART

Błąd podstawowy ±0,075%

4–20 mA z komunikacją HART

Błąd podstawowy ±0,1%

4–20 mA z komunikacją HART

Wyjście analogowe 4–20 mA

0–100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)

0–200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)

0–400Pa ~ 40kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)

0–2,5 kPa ~ 250 kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500 mbar)

0–30kPa ~ 3MPa (0-2 ~ 200 mH₂O) / (0-0,3 ~ 30bar)

0–140 kPa ~ 14 MPa (0-3 ~ 300 mH₂O) / (0-1,4 ~ 140 barów)

Materiał membrany

Napełnij płynem

Stal nierdzewna 316L

Olej silikonowy

Stal nierdzewna 316L

Fluorowany olej

Hastelloy C

Olej silikonowy

Hastelloy C

Fluorowany olej

Pozłacana stal nierdzewna 316L

Olej silikonowy

Pozłacana stal nierdzewna 316L

Fluorowany olej

Stal nierdzewna 316L pokryta FEP

Olej silikonowy

Tantal

Olej silikonowy

Znamionowe ciśnienie robocze

0,2 MPa (tylko dla zakresu A)

7 MPa (tylko dla zakresu A)

16MPa

25MPa

40MPa

Połączenie procesowe
