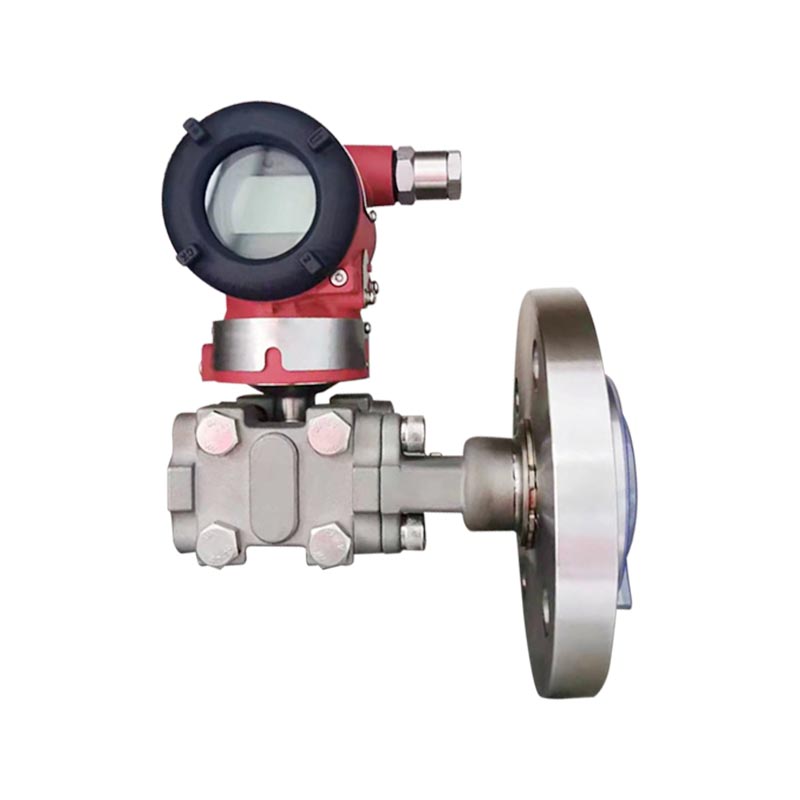

XG3051LT Przetwornik różnicy ciśnień poziomu cieczy

Wprowadzenie produktu:
XG3051LT to jednokołnierzowy, zdalny przetwornik różnicy ciśnień poziomu cieczy serii 3051. Opierając się na zasadzie wykrywania pojemnościowego, membrana izolacyjna kołnierza bezpośrednio styka się z mierzonym medium, przekształcając różnicę ciśnień statycznych generowaną przez poziom cieczy na cyfrowy sygnał wyjściowy 4-20 mA HART. Jest specjalnie stosowany do rozwiązania problemu wysokiej lepkości, łatwej krystalizacji, łatwej sedymentacji i silnego pomiaru poziomu cieczy w medium korozyjnym, eliminując potrzebę stosowania rur ciśnieniowych i unikając blokowania rurociągu.

Branża zastosowań:
1. Przemysł petrochemiczny: pomiary poziomu cieczy w naczyniach reakcyjnych, zbiornikach magazynowych, materiałach lepkich, mediach łatwo krystalizujących i na granicy faz dwufazowych.
2. Ochrona środowiska uzdatniania wody: monitorowanie poziomu cieczy w zbiornikach ścieków, magazynach chemikaliów, osadnikach i mediach zawiesinowych.
3. Przemysł farmaceutyczny: poziomy cieczy w zbiornikach reakcyjnych, zbiornikach składników, lekach silnie korozyjnych i poziomach zbiorników sanitarnych.
4. Żywność i napoje: materiały o wysokiej lepkości, takie jak sosy i syropy, można przechowywać w zbiornikach z opcjonalnymi konstrukcjami kołnierzy sanitarnych.

Często zadawane pytania Instrukcje podłączenia procesowego Wejście Wyjście Czas reakcji Ogólne Warunki Połączenia elektryczne Tabela kodów modeli i specyfikacji

P1: Jaka jest różnica pomiędzy XG3051LT i XG3051DP?
Odp.: XG3051DP to popularny przetwornik różnicy ciśnień, który wymaga zewnętrznego przewodu ciśnieniowego; XG3051LT to jednokołnierzowa przekładnia do zdalnego pomiaru poziomu cieczy, wyposażona w membranę z kołnierzem izolacyjnym i nie wymagająca rury ciśnieniowej. Nadaje się do pomiaru poziomu cieczy w lepkich, krystalicznych i łatwo zatykających się mediach, ale nie nadaje się do pomiaru przepływu.

P2: Jaka jest przyczyna niedokładnego pomiaru poziomu cieczy i dużych wahań?
Odp.: ① Membrana kołnierzowa jest pokryta nagromadzonym materiałem i osadem; ② System napełniania olejem silikonowym ulega przegrzaniu i podciśnieniu, co prowadzi do odparowania oleju silikonowego; ③ Błąd ustawienia migracji zakresu; ④ Zmieniła się gęstość medium w zbiorniku. Priorytetem jest sprawdzenie stanu pracy membrany kołnierzowej, a następnie ponowna kalibracja punktu zerowego i zakresu.

P3: Jak wybrać membranę wtykową i kołnierz płaski?
Odp.: Medium ma skłonność do osiadania i zawieszania się na ścianie. Wybierz wkładaną membranę, aby uniknąć pokrycia membrany osadem na ścianie zbiornika; Medium jest czyste i wolne od osadów, można wybrać płaski kołnierz.

P4: Których nośników nie można bezpośrednio używać z folią 316L?
Odp.: W warunkach środowiska o wysokiej zawartości jonów chlorkowych, mocnego kwasu i zasad oraz silnej korozji 316L będzie korodować i wymaga wyboru arkuszy folii Hastelloy C, Monel lub tantal; Warunki pracy w wysokich temperaturach wymagają potwierdzenia poziomu odporności temperaturowej płynu wypełniającego.

Instrukcje podłączenia procesu po stronie niskiego ciśnienia

Kołnierz eliptyczny ze stali nierdzewnej 1/2 NPT (kod 1) 100016 1. Kołnierz komory ciśnieniowej
2. Uszczelka typu O-ring
3. Połączenie kołnierza eliptycznego NPT 1/2
4. Śruba
Trójnik M20x1,5 ze stali nierdzewnej (kod 2) 100007 1. Kołnierz komory ciśnieniowej
2. Złącze z gwintem zewnętrznym M20×1,5 w kształcie litery T
3. Śruba
4. O-ring
5. Nakrętka M20×1,5
6. Rura doprowadzająca ciśnienie

Parametry pomiaru: różnica ciśnień, poziom cieczy

Zakres pomiarowy
Dolny limit Od -100% URL (płynna regulacja)
Górna granica Do 100% adresu URL (płynna regulacja)
Tabela 1 — Zależność między kodem zakresu a zasięgiem
Kod zakresu Minimalny zasięg Maksymalny zasięg Ciśnienie znamionowe (maks.)
B 1 kPa 6 kPa Ciśnienie znamionowe kołnierza poziomu
C 4 kPa 40 kPa
D 25 kPa 250 kPa
E 200 kPa 2 MPa
Tabela 2 Ciśnienie znamionowe kołnierza poziomu
Typ kołnierza poziomego Średnica nominalna Minimalny zasięg
Pojedyncza zdalna uszczelka Podwójne zdalne uszczelnienie
Typ płaski DN 50 / 2" 10 kPa 10 kPa
Typ płaski DN 80 / 3" 6 kPa 1 kPa
Typ płaski DN 4" 6 kPa 1 kPa
Wstawiony typ DN 50 / 2" 16 kPa 16 kPa
Wstawiony typ DN 80 / 2" 6 kPa 1 kPa
Wstawiony typ DN 4" 6 kPa 1 kPa

Minimalny zakres przetwornika różnicy ciśnień poziomu powinien być większą wartością minimalnych rozpiętości podanych w Tabeli 1 i Tabeli 2. Nastawiony zakres nie powinien być mniejszy niż ten minimalny zakres.
Maksymalna rozpiętość przetwornika poziomu powinna być mniejszą wartością pomiędzy maksymalną rozpiętością korpusu przetwornika a ciśnieniem znamionowym kołnierza poziomu.

Sygnał wyjściowy
2-przewodowe, wyjście 4–20 mA DC HART, komunikacja cyfrowa; protokół HART jest nakładany na sygnał 4–20 mA DC.
Granice sygnału wyjściowego: Imin = 3,9 mA, Imax = 20,5 mA

Prąd alarmowy (tryb konfigurowalny)
Tryb niskiego alarmu (minimalny) 3,7 mA
Tryb wysokiego alarmu (maksymalny) 21 mA
Brak trybu alarmu (przytrzymaj) Przechowuje aktualną wartość prądu przed wystąpieniem błędu
Standardowe ustawienie prądu alarmowego Tryb wysokiego alarmu


Stała tłumienia elementu wzmacniacza wynosi 0,1 s. Stała czasowa czujnika i kołnierza poziomu mieści się w zakresie od 0,2 do 2 s, w zależności od rozpiętości czujnika, stopnia regulacji, długości rurki kapilarnej i lepkości płynu wypełniającego.
Dodatkowa regulowana stała czasowa: 0,1 ~ 60 s.

Kołnierzowy przetwornik poziomu można zamontować bezpośrednio w dowolnej pozycji.
Optymalnym warunkiem montażu jest utrzymanie osi kołnierza procesowego w pozycji pionowej. Każde odchylenie położenia spowoduje możliwe do skorygowania przesunięcie zera. Obudowę elektroniki można obracać aż o 360°, a śruby ustalające umożliwiają jej zamocowanie w dowolnej pozycji.

Warunki środowiskowe

Temperatura otoczenia
Minimalne Zależy od płynu wypełniającego
Maksymalnie 85°C
Z lokalnym wyświetlaczem i uszczelkami FKM −20 ~ 65°C
Temperatura przechowywania/transportu
Minimalne Zależy od płynu wypełniającego
Maksymalnie 85°C
Wilgotność względna 0 ~ 100%
Odporność na wstrząsy
Przyspieszenie 50 gr
Czas trwania 11 ms
Odporność na wibracje 2 g do 500 Hz
EMC (kompatybilność elektromagnetyczna) Patrz Tabela 3 „Załącznik EMC”

Limit temperatury medium procesowego
Średnia temperatura: -30 ~ 180°C

Limit średniej temperatury −30 ~ 180°C
Limity ciśnienia korpusu przetwornika Od ciśnienia absolutnego 3,5 kPa do ciśnienia znamionowego. Zabezpieczenie przed nadmiernym ciśnieniem może osiągnąć 1,5-krotność ciśnienia znamionowego, przyłożonego jednocześnie po obu stronach przetwornika.
Poziom ciśnienia znamionowego kołnierza
Norma ANSI 150 psi ~ 600 psi
Norma DIN PN 1,6 MPa ~ PN 10 MPa
Jednostronny limit przeciążenia Strona niskiego ciśnienia: ciśnienie znamionowe korpusu przetwornika; Strona wysokiego ciśnienia: ciśnienie znamionowe kołnierza poziomu. Może wystąpić możliwy do skorygowania dryft zera.
Waga DN 50/2": ok. 7 ~ 10 kg
DN 80/3": ok. 8 ~ 11 kg
DN 4": ok. 9 ~ 12 kg
Ochrona przeciwwybuchowa
Atest ognioodporności NEPSI Ex dⅡC T6
Zatwierdzenie iskrobezpieczne NEPSI Ex iaⅡC T4
Dopuszczalna temperatura robocza −40°C ~ 65°C

Warunki zasilania i obciążenia
Napięcie zasilania 24 V
Załaduj formułę R ≤ (Us – 12 V)/Imax kΩ gdzie Imax = 23 mA
Maks. Napięcie zasilania 42 V prądu stałego
Min. Napięcie zasilania 12 V prądu stałego; 15 VDC (dla podświetlanego wyświetlacza LCD)
Zakres obciążenia komunikacji cyfrowej 230 ~ 600 omów
Materiały
Kapsuła pomiarowa Stal nierdzewna 316L
Membrana Stal nierdzewna 316L, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Kołnierz procesowy Stal nierdzewna 304
Napełnij płynem Olej silikonowy, olej roślinny
Uszczelka Kauczuk nitrylowy (NBR), fluoroelastomer (FKM), PTFE
Obudowa nadajnika Stop aluminium z powłoką epoksydową na powierzchni
Uszczelka obudowy Kauczuk nitrylowy (NBR)
Tabliczka znamionowa Stal nierdzewna 304
Podłączenie elektryczne Dławik kablowy M20×1,5. Zaciski odpowiednie dla przewodów o przekroju 0,5 ~ 2,5 mm²
Połączenie procesowe Strona niskiego ciśnienia przetwornika: gwint wewnętrzny UNF 7/16". Kołnierz poziomu po stronie wysokiego ciśnienia zgodny z normami ANSI lub DIN. Dostępny montaż bezpośredni, patrz rysunek wymiarowy.
Stopień ochrony obudowy IP67

Tabela 3 Dodatek dotyczący kompatybilności elektromagnetycznej
Nie. Przedmiot testowy Podstawowy standard Warunek testowy Poziom wydajności
1 Emisja promieniowana (obudowa) GB/T 9254-2008 Tabela 5 30 MHz ~ 1000 MHz Przełęcz
2 Emisja przewodząca (port zasilania prądem stałym) GB/T 9254-2008 Tabela 1 0,15 MHz ~ 30 MHz Przełęcz
3 Odporność na wyładowania elektrostatyczne (ESD). GB/T 17626.2-2006 4 kV (styk) 8 kV (powietrze) B
4 Odporność na promieniowane pole elektromagnetyczne RF GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Odporność na pole magnetyczne o częstotliwości zasilania GB/T 17626.8-2006 30 rano A
6 Odporność na szybkie elektryczne stany przejściowe / impulsy GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Odporność na przepięcia GB/T 17626.5-2008 1 kV (linia-linia) 2 kV (linia-ziemia) (1,2 us/50 us) B
8 Odporność na zakłócenia przewodzone indukowane przez pola RF GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Uwagi:
(1) Poziom wydajności A: Podczas testów wydajność pozostaje normalna w granicach specyfikacji technicznych.
(2) Poziom wydajności B: Podczas testowania funkcja lub wydajność może zostać tymczasowo obniżona lub utracona, ale może zostać automatycznie przywrócona. Rzeczywisty stan pracy, zapisane i inne dane pozostają niezmienione.

Wymiary

Płaski kołnierz Płaski kołnierz
100011 100002

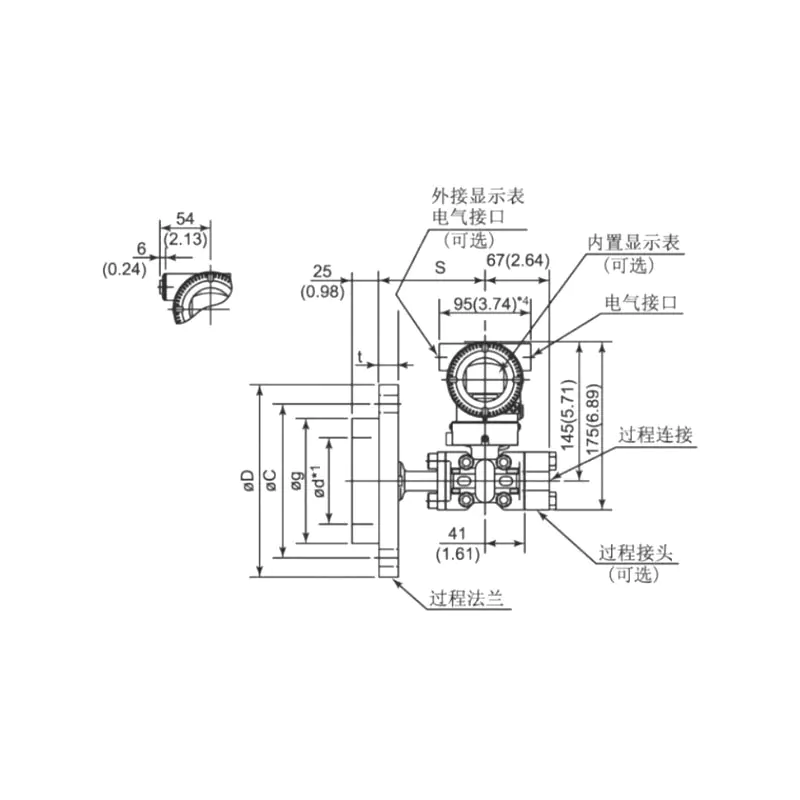

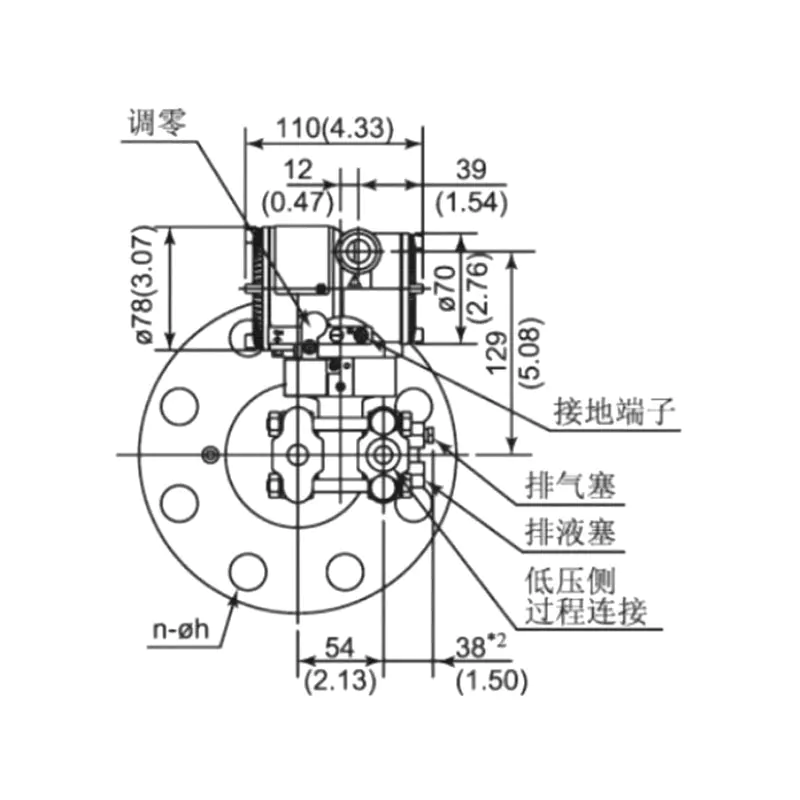

Tabela 4 Rysunek wymiarowy kołnierza poziomego
Średnica nominalna Ciśnienie znamionowe ΦD ΦC Φd1*1 (typ płytki) Φg t Śruby
Ilość Wątek
DN 50 (powierzchnia uszczelniająca DIN 2526 typ E) (kołnierz DIN 2501) PN1,6/4MPa 165 125 48.3 102 20 4 M16
PN 6,4 MPa 180 135 48.3 102 26 4 M20
PN10MPa 195 145 48.3 102 28 4 M20
DN 80 (powierzchnia uszczelniająca DIN 2526 typ E) (kołnierz DIN 2501) PN1,6/4MPa 200 160 76 138 24 8 M16
PN 6,4 MPa 215 170 76 138 28 8 M20
PN10MPa 230 180 76 138 32 8 M24
DN 2" (typ ANSI B 16.5 RF) 150 psi 152.4 120.6 48.3 92.1 17.4 4 M18
300 psi 165.1 127 48.3 92.1 20.6 8 M18
600 psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (typ ANSI B 16.5 RF) 150 psi 190.5 152.4 76 127 22.2 4 M16
300 psi 209.5 168.3 76 127 27 8 M20
600 psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (typ ANSI B 16,5 RF) 150 psi 229 191 89 157 30 8 M18
300 psi 255 200 89 157 32 8 M18

Uwaga: Użytkownicy mogą opcjonalnie zainstalować śruby i nakrętki.

Rysunek 5: Schemat połączeń elektrycznych
100025

Uwaga: Funkcja szybkiego interfejsu jest odpowiednikiem terminala sygnałowego.

XG3051 Kod wyboru części kołnierza przetwornika poziomu ciśnienia różnicowego
1 Zespół uszczelniony cieczą
LT Kołnierz poziomujący, bez kapilary, strona ⊕
2 Zasięg
2 0–100Pa ~ 1kPa (0–10 ~ 100 mmH₂O) / (0–1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400mbar)
5 0–2,5 kPa ~ 250 kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500 mbar)
6 0–30 kPa ~ 3 MPa (0–2 ~ 200 mH₂O) / (0–0,3 ~ 30 barów)
7 0–140 kPa ~ 14 MPa (0–3 ~ 300 mH₂O) / (0–1,4 ~ 140 barów)
3 Połączenie procesowe Średnica nominalna Typ uszczelnienia Materiał powierzchni membrany/uszczelki
A DN50 DIN2501 DIN2501 Typ E DN2526 Stal nierdzewna 316L
B DN50 DIN2501 DIN2502 Typ E DN2526 Hastelloy C
C DN50 DIN2501 DIN2503 Typ E DN2526 Tantal
H DN80 DIN 2501 DIN2504 Typ E DN2526 Stal nierdzewna 316L
I DN80 DIN 2501 DIN2505 Typ E DN2526 Hastelloy C
G DN80 DIN 2501 DIN2506 Typ E DN2526 Tantal
D DN2" ANSI B 16,5 ANSI B 16.5 Typ RF ANSI B 16,5 Stal nierdzewna 316L
E DN2" ANSI B 16,5 ANSI B 16.6 Typ RF ANSI B 16,5 Hastelloy C
F DN2" ANSI B 16,5 ANSI B 16.7 Typ RF ANSI B 16,5 Tantal
K DN3" ANSI B 16,5 ANSI B 16.8 Typ RF ANSI B 16,5 Stal nierdzewna 316L
L DN3" ANSI B 16,5 ANSI B 16.9 Typ RF ANSI B 16,5 Hastelloy C
M DN3" ANSI B 16,5 ANSI B 16.10 Typ RF ANSI B 16,5 Tantal
N DN4" ANSI B 16,5 ANSI B 16.11 Typ RF ANSI B 16,5 Stal nierdzewna 316L
O DN4" ANSI B 16,5 ANSI B 16.12 Typ RF ANSI B 16,5 Hastelloy C
P DN4" ANSI B 16,5 ANSI B 16.13 Typ RF ANSI B 16,5 Tantal
Z Specjalne dostosowanie
4 Ciśnienie znamionowe/klasa ciśnienia Standard ciśnienia kołnierza
1 PN 1MPa/4MPa DIN 2501
2 PN 6,4 MPa DIN 2501
3 PN10MPa DIN 2501
6 150 psi ANSI B 16.5
7 300 psi ANSI B 16.5
8 600 psi ANSI B 16,5 (z wyjątkiem DN4" ANSI B 16,5)
5 Typ połączenia
F Typ płaski
H Typ płytki, stal nierdzewna 316L Długość wsunięcia 50mm
I Typ płytki, stal nierdzewna 316L Długość wsunięcia 100mm
G Typ płytki, stal nierdzewna 316L Długość wsunięcia 150mm
L Typ płytki, Hastelloy C Długość wsunięcia 50mm
M Typ płytki, Hastelloy C Długość wsunięcia 100mm
N Typ płytki, Hastelloy C Długość wsunięcia 150mm
Z Specjalne dostosowanie
6 Płyn do napełniania Zakres temperatur
W Niskotemperaturowy olej silikonowy −65 ~ 145°C
S Olej silikonowy pracujący w temperaturze otoczenia −30 ~ 200°C
H Wysokotemperaturowy olej silikonowy −10 ~ 350°C
U Ultrawysokotemperaturowy olej silikonowy 0 ~ 415°C
V Olej roślinny 0 ~ 250°C
F Fluorowany olej −30 ~ 260°C
7 Konfiguracja powierzchni membrany z kołnierzem zwilżanym
N Żadne
1 316L pokryty FEP (fluorowany etylen-propylen), temperatura ≤180°C
2 316L pokryty PFA (perfluoroalkoksylem), temperatura ≤260°C
3 Membrana laminowana folią PTFE (folia politetrafluoroetylenowa) [2], temperatura ≤200°C (nie dotyczy typu wkładkowego)
4 316L pokryty FEP (fluorowany etylen-propylen), temperatura ≤180°C (Insert type only)
5 316L pokryty PFA (perfluoroalkoksylem), temperatura ≤260°C (Insert type only)
6 Pozłacane próbą 316L
7 Rubinowo-platerowana próbka 316L
8 Obróbka anty-próżniowa
