1. Jakie są Przepływomierze i jak one działają

Przepływomierze to przyrządy mierzące prędkość przepływu płynu w rurociągu, kanale lub kanale lub ilość płynu, która przepłynęła w danym okresie. Wewnątrz licznika właściwość fizyczna poruszającego się płynu, taka jak jego prędkość, wytwarzana przez niego różnica ciśnień lub pęd, zostaje zamieniona na sygnał elektryczny lub mechaniczny, który można odczytać na miejscu lub odesłać z powrotem do sterowni. Ponieważ ciecze, gazy i para zachowują się inaczej w zależności od zmiany ciśnienia i temperatury, przepływomierze są zbudowane w oparciu o kilka różnych zasad fizycznych, w tym indukcję elektromagnetyczną, wydzielanie wirów, czas przejścia ultradźwięków, siłę Coriolisaaa i różnicę ciśnień.

Na typowej linii technologicznej przepływomierz zwykle znajduje się w pobliżu innych przyrządów terenowych, takich jak przetworniki ciśnienia i czujniki temperatury, dzięki czemu jego odczyty można porównać z innymi zdarzeniami zachodzącymi w procesie. To, który przepływomierz będzie najlepiej pasował, zależy w dużej mierze od tego, czym właściwie jest płyn, jak dokładny musi być odczyt oraz od tego, na co pozwala sam rurociąg pod względem przestrzeni i układu. Gdy do danego zadania zostanie wybrany właściwy przyrząd, pomaga on utrzymać stałą produkcję, wspiera rozliczanie energii i zapewnia operatorom widoczność, na której polegają zautomatyzowane systemy produkcyjne i użyteczności publicznej.

2. Kluczowa charakterystyka działania przepływomierzy

Każdy przepływomierz ma zestaw parametrów technicznych, które określają, czy pasuje do danego zadania. Są one zwykle wymienione w arkuszu danych instrumentu i warto spojrzeć na nie łącznie, a nie pojedynczo, ponieważ dobre wykonanie jednej cechy często oznacza rezygnację z niewielkiej części innej. Poniższa lista grupuje czynniki najczęściej sprawdzane podczas wyboru przepływomierza w dwie kategorie: sposób działania przyrządu oraz jego dopasowanie do otaczającej instalacji i systemu sterowania.

(1) Czynniki związane z wydajnością

• Dokładność pomiaru : zwykle podawany jako procent odczytu lub pełnej skali, dokładność określa, czy instrument nadaje się do rozliczeń handlowych, transferu rozliczeniowego, kontroli procesu lub prostego ogólnego monitorowania.
• Współczynnik zasięgu (zakresowość) : rozpiętość pomiędzy najwyższym i najniższym natężeniem przepływu, jaki miernik może zmierzyć, zachowując przy tym określoną dokładność; szerszy współczynnik zakresu pozwala jednemu instrumentowi obsłużyć więcej warunków pracy bez konieczności jego wymiany.
• Strata ciśnienia: niektóre konstrukcje przepływomierzy powodują przeszkodę na ścieżce przepływu, co powoduje spadek ciśnienia kosztujący energię pompowania, natomiast konstrukcje nieinwazyjne w dużej mierze pozwalają uniknąć tego efektu.
• Możliwość dostosowania do mediów: jak dobrze dana konstrukcja czujnika radzi sobie z cieczami, gazami, oparami, gęstymi lub lepkimi płynami, żrącymi chemikaliami lub płynami przenoszącymi cząstki stałe.

(2) Czynniki niezawodności i integracji

• Sygnał wyjściowy: popularne formaty obejmują prąd analogowy 4–20 mA, wyjście impulsowe i protokoły cyfrowe, takie jak RS485 lub Modbus, które decydują o łatwości podłączenia miernika do istniejącego systemu sterowania.
• Wymagania instalacyjne: prosty przebieg rury przed i za licznikiem, orientacja montażu oraz to, czy rura pozostaje całkowicie wypełniona, wpływają na stabilność odczytu i muszą być dopasowane do miejsca fizycznego.
• Niezawodność: jak dobrze przyrząd jest odporny na zakłócenia elektromagnetyczne, toleruje wahania temperatury i ciśnienia otoczenia, utrzymuje stabilny sygnał w czasie oraz ile konserwacji wymaga w całym okresie użytkowania.

W skrócie: Dokładność i zakresowość opisują, jak dokładnie i jak szeroko mierzy miernik, straty ciśnienia i zdolność adaptacji mediów opisują, jak dobrze pasuje on do procesu fizycznego, a sygnał wyjściowy, potrzeby instalacyjne i niezawodność opisują, jak dobrze pasuje do otaczającego systemu sterowania. Zważenie wszystkich siedmiu razem, zamiast skupiania się tylko na jednym, zazwyczaj prowadzi do dobrze dopasowanego przepływomierza.

(3) Wykres: Typowe odchylenie dokładności według typu przepływomierza

Poniższy wykres przedstawia kilka popularnych typów przepływomierzy według tego, jak bardzo ich odczyt zazwyczaj odbiega od wartości rzeczywistej. Odchylenie dokładności podawane jest w procentach, a mniejsza liczba oznacza dokładniejszy i dokładniejszy odczyt. Liczby te odzwierciedlają powszechnie stosowane zakresy branżowe, a nie stałe gwarancje, ponieważ rzeczywista wydajność nadal zależy od jakości instalacji, warunków cieczy i dobrej kalibracji urządzenia. Porównanie ma na celu dać ogólne wyczucie, gdzie każda zasada pomiaru zwykle znajduje się na skali precyzji. Czytanie go wraz z innymi czynnikami wyboru na tej stronie pomaga zawęzić pole przed ustaleniem ostatecznej specyfikacji.

Jak pokazuje wykres, przepływomierze masowe Coriolisa zwykle znajdują się w najwęższym krańcu skali dokładności, a wartości odchyleń są często podawane w okolicach ±0,15% , co jest jednym z powodów, dla których technologia ta jest wybierana do celów transferu rozliczeniowego i pomiaru płynów o wysokiej wartości. Następne w kolejności są przepływomierze elektromagnetyczne i turbinowe, oba powszechnie podawane ±0,5% , co odpowiada ogólnym pracom związanym z kontrolą procesu, które nadal wymagają dość wąskiej tolerancji. Przepływomierze ultradźwiękowe i wirowe zwykle lądują w pobliżu ±1,0% odchylenie, poziom pokrywający większość potrzeb w zakresie monitorowania w zakładach użyteczności publicznej i przemyśle, a konstrukcje ultradźwiękowe z zaciskiem radzą sobie z tym bez dotykania płynu. Manometry różnicowe zbudowane wokół kryzy zwykle są umieszczane bliżej ±1,5% , co odzwierciedla zależność pierwiastkową między różnicą ciśnień a prędkością przepływu, która staje się bardziej wyraźna przy niższych natężeniach przepływu. Mierniki o zmiennej powierzchni lub rotametry zwykle wykazują największe odchylenie w grupie, często podawane w pobliżu ±2,0% , co jest dobre do szybkiej kontroli wizualnej, ale mniej nadaje się do ścisłej kontroli procesu. Warto pamiętać, że wartość dokładności ma naprawdę znaczenie tylko wtedy, gdy jest sparowana z określonym współczynnikiem zakresu, ponieważ miernik może wyglądać bardzo dokładnie przy znamionowym punkcie przepływu, ale osiągać słabe wyniki poza tym zakresem. Wybór przepływomierza wyłącznie dlatego, że ma najniższą opublikowaną wartość odchylenia, bez sprawdzenia zakresu, kompatybilności z mediami i ograniczeń instalacyjnych, często prowadzi do niedopasowania przyrządu do rzeczywistego procesu. Z tego powodu dokładność najlepiej traktować jako jeden z kilku czynników wejściowych, a nie jako pojedynczy czynnik decydujący.

3. Typowe typy przepływomierzy i sposób działania każdego z nich

Przepływomierze dzielą się na rodziny w oparciu o zasadę fizyczną, której używają do wykrywania ruchu płynu. Każda rodzina charakteryzuje się własną mieszanką dokładności, kompatybilności z mediami i potrzebami instalacyjnymi, dlatego w jednym zakładzie przemysłowym często pracuje kilka różnych typów przepływomierzy jednocześnie. W poniższych podrozdziałach omówiono, jak działa każdy z najpopularniejszych typów i gdzie jest zwykle używany.

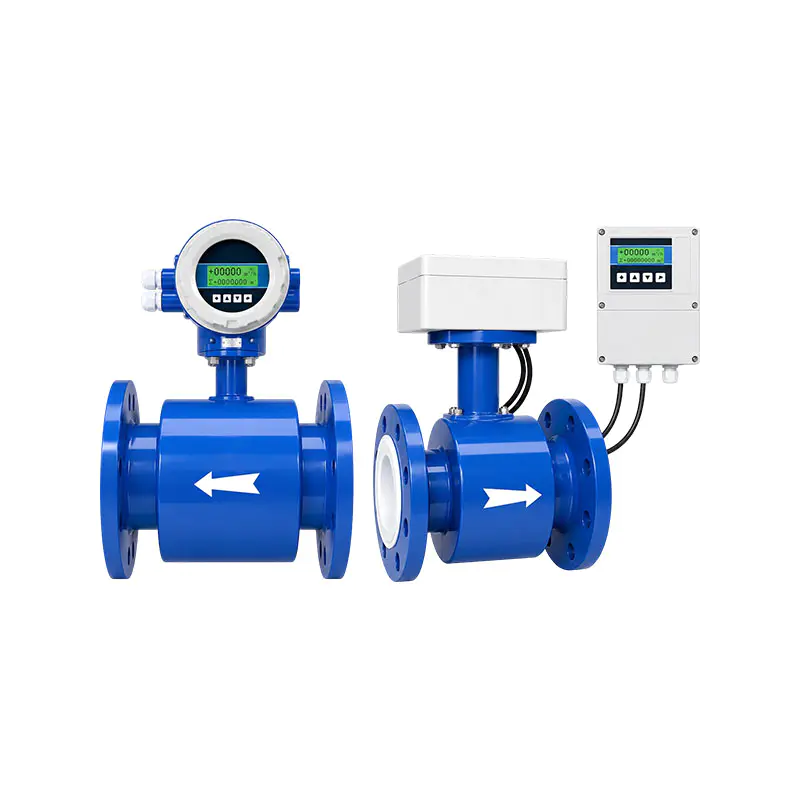

(1) Elektromagnetyczne Przepływomierze

Przepływomierze elektromagnetyczne działają w oparciu o prawo indukcji elektromagnetycznej Faradaya. W rurze generowane jest pole magnetyczne, a gdy przepływa przez nią płyn przewodzący, indukuje on niewielkie napięcie mierzone przez miernik. Ponieważ napięcie to jest proporcjonalne do średniej prędkości płynu, miernik daje odczyt liniowy w szerokim zakresie przepływu bez umieszczania czegokolwiek wewnątrz rury, co mogłoby zablokować przepływ. Ta konstrukcja działa tylko z cieczami przewodzącymi prąd elektryczny, takimi jak woda, ścieki i wiele chemikaliów procesowych i nie może być stosowana do gazów, pary ani płynów nieprzewodzących, takich jak większość węglowodorów.

(2) Przepływomierze turbinowe

Przepływomierze turbinowe umieszczają mały wirnik na ścieżce przepływu. Poruszający się płyn obraca wirnik z prędkością odpowiadającą jego prędkości, a cewka odbierająca wykrywa obrót i zamienia go w sygnał impulsowy. Przepływomierze turbinowe zapewniają dobrą dokładność i szybką reakcję w przypadku czystych cieczy i gazów o niskiej lepkości, ale ruchomy wirnik z czasem ulega zużyciu, a cząstki w płynie mogą skrócić żywotność łożyska lub powoli zafałszować odczyt.

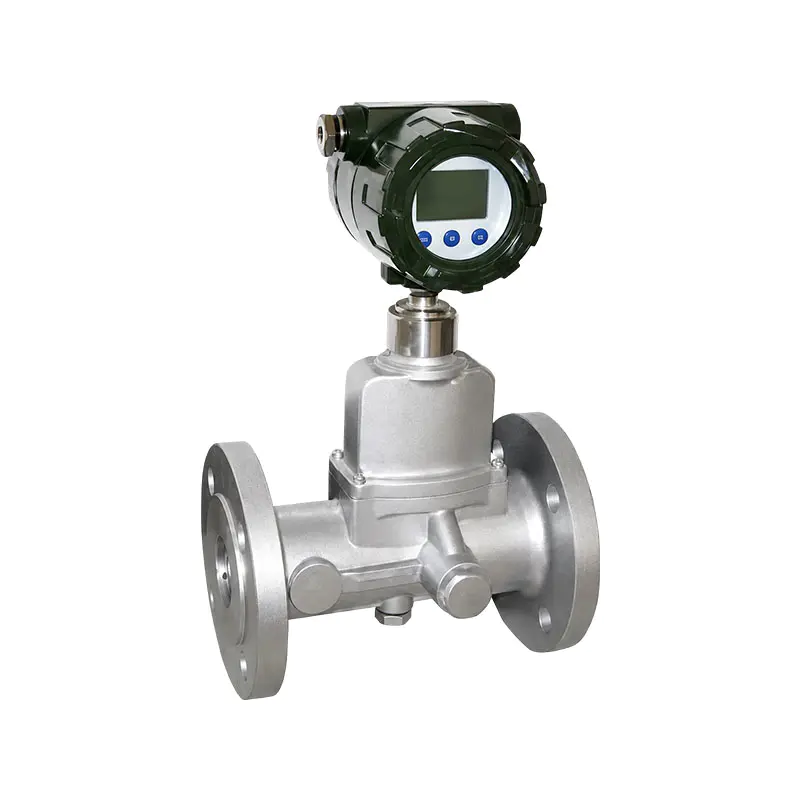

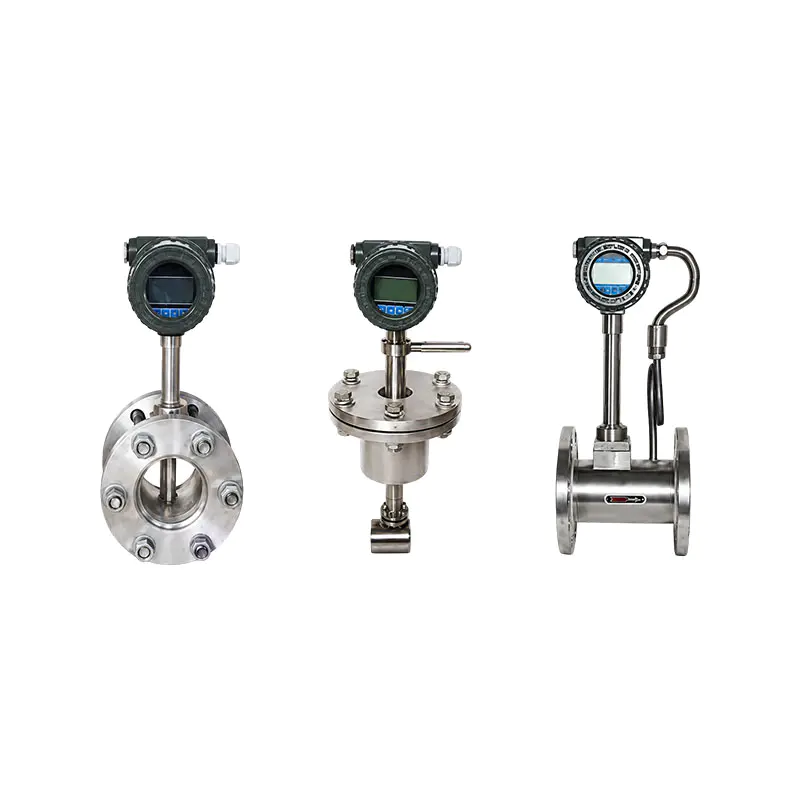

(3) Przepływomierze wirowe

Przepływomierze wirowe opierają się na efekcie ulicy wirowej Karmana: mały korpus urwisty umieszczony na ścieżce przepływu powoduje, że naprzemienne wiry lub wiry odrywają się w dół strumienia z częstotliwością powiązaną z prędkością przepływu. Czujnik rejestruje częstotliwość wydzielania i przekształca ją w odczyt przepływu. Przepływomierze wirowe nie mają ruchomych części, pracują z cieczami, gazami i parą oraz obsługują dość szeroki zakres temperatur, chociaż do wytworzenia stabilnego sygnału wymagają minimalnej prędkości przepływu, co czyni je mniej przystosowanymi do bardzo niskich przepływów.

(4) Przepływomierze ultradźwiękowe

Przepływomierze ultradźwiękowe mierzą niewielką różnicę w czasie podróży pomiędzy impulsami ultradźwiękowymi wysyłanymi w kierunku przepływu i przeciwnie do kierunku przepływu lub, w niektórych konstrukcjach, mierzą przesunięcie częstotliwości Dopplera spowodowane przez cząstki lub pęcherzyki przenoszone w płynie. Wersje zaciskowe montuje się na zewnątrz rury, dzięki czemu można je instalować lub serwisować bez konieczności przecinania rurociągu lub zatrzymywania procesu. Ta nieinwazyjna jakość sprawia, że ​​mierniki ultradźwiękowe dobrze nadają się do rurociągów o dużej średnicy oraz do miejsc, w których przerwanie procesu instalacji licznika byłoby uciążliwe.

(5) Przepływomierze masowe Coriolisa

Przepływomierze Coriolisa mierzą bezpośrednio przepływ masowy, wychwytując lekki ruch skręcający, znany jako efekt Coriolisa, w wibrującej rurze, gdy przepływa przez nią płyn. Ponieważ odczyt opiera się na masie, a nie na objętości, na mierniki Coriolisa w dużej mierze nie wpływają zmiany gęstości, ciśnienia czy temperatury płynu, co zapewnia bardzo wysoką dokładność. Dzięki tej samej konstrukcji można jednocześnie mierzyć gęstość płynu, co jest jednym z powodów, dla których jest to częsty wybór do pomiarów rozliczeniowych i pomiaru płynów o dużej wartości, mimo że przyrząd jest zwykle cięższy i droższy niż inne konstrukcje.

(6) Przepływomierze różnicy ciśnień (z kryzą).

Przepływomierze różnicowe, najczęściej zbudowane wokół kryzy, zawężają nieco ścieżkę przepływu i mierzą powstały przez to spadek ciśnienia. Ponieważ natężenie przepływu jest proporcjonalne do pierwiastka kwadratowego tej różnicy ciśnień, konstrukcja jest prosta, dobrze zrozumiana i działa w przypadku szerokiej gamy czystych cieczy, gazów i pary, chociaż dokładność spada zauważalnie przy niskim przepływie, a zwężony otwór powoduje trwałą, niewielką utratę ciśnienia.

(7) Przepływomierze o zmiennej powierzchni (rotametry)

Przepływomierze o zmiennej powierzchni, lepiej znane jako rotametry, wykorzystują zwężającą się szklaną lub metalową rurkę, w której mały pływak unosi się lub opada w zależności od natężenia przepływu, a położenie pływaka odczytuje się bezpośrednio ze skali. Ponieważ do podstawowego odczytu wizualnego nie jest potrzebne zewnętrzne zasilanie, konstrukcja ta jest prosta i tania w przypadku ogólnego monitorowania, chociaż zwykle jest montowany pionowo i zapewnia mniej dokładne odczyty niż alternatywne rozwiązania elektroniczne.

(8) Wykres: Porównanie typowej zakresu (współczynnika ograniczenia).

Zakresowość, czasami nazywana współczynnikiem zakresu, opisuje, jak szeroki zakres natężeń przepływu może zmierzyć dany przyrząd, nie przekraczając swojej znamionowej dokładności. Poniższy wykres przedstawia typowe wartości zakresu dla typów przepływomierzy opisanych powyżej, podane jako stosunek najwyższego i najniższego natężenia przepływu, jakie przyrząd może wiarygodnie zmierzyć. Wyższy współczynnik oznacza, że ​​jeden instrument może wytrzymać szerszy zakres warunków pracy bez konieczności zmiany rozmiaru lub wymiany. Ma to największe znaczenie w przypadku procesów, w których natężenie przepływu zmienia się zauważalnie w trakcie cyklu produkcyjnego. Odczyt zakresu zakresu wraz z dokładnością daje pełniejszy obraz tego, jak instrument będzie się sprawdzał w dłuższej perspektywie.

Przepływomierze masowe Coriolisa zazwyczaj oferują najszerszy zakres w całej grupie, a wartości często podawane są aż do 100:1 , który pasuje do pomiaru masy poprzez odkształcenie rury, zachowując stabilność w bardzo szerokim zakresie przepływu. Zarówno przepływomierze elektromagnetyczne, jak i ultradźwiękowe zwykle osiągają ograniczenie w pobliżu 50:1 , zapewniając stabilne odczyty w szerokim oknie operacyjnym bez udziału żadnych ruchomych części. Przepływomierze turbinowe zazwyczaj stoją w miejscu 20:1 , co wystarcza do wielu ogólnych zadań procesowych, ale jest węższe niż opcje elektromagnetyczne lub ultradźwiękowe. Mierniki wirowe zwykle lądują w pobliżu 15:1 , ograniczona przez minimalną prędkość potrzebną do utrzymania wykrywalnego sygnału wydzielania wirów. Rotametry zwykle oferują zakres regulacji 10:1 , dobry do monitorowania stałego przepływu, ale mniej elastyczny, gdy natężenia przepływu znacznie się różnią. Mierniki z kryzą zwykle wykazują najwęższy zakres spośród popularnych typów, często cytowanych 4:1 , będący bezpośrednim wynikiem zależności pierwiastkowej pomiędzy różnicą ciśnień a natężeniem przepływu, która powoduje, że niepewność pomiaru szybko rośnie przy zmniejszonym przepływie. Gdy oczekuje się, że proces będzie przebiegał w szerokim zakresie warunków przepływu, wybór przyrządu o wąskim zakresie może sprawić, że miernik będzie pracował poza swoim dokładnym zakresem przez długie okresy czasu. Z drugiej strony określenie znacznie większej możliwości zakresu, niż faktycznie potrzebuje stabilna aplikacja o wąskim zakresie, zwykle po prostu zwiększa koszty, nie dodając realnych korzyści. Dopasowanie zakresu do rzeczywistego zachowania procesu, zamiast domyślnego wybierania najwyższej wartości, zwykle daje najlepszą ogólną wartość. Jest to jeden z powodów, dla których wybór przepływomierza jest zwykle dokonywany razem z historycznymi lub oczekiwanymi danymi dotyczącymi przepływu dla danego rurociągu.

(9) Wykres: Porównanie wielu atrybutów wybranych typów przepływomierzy

Oprócz dokładności i zakresu, kilka innych cech wpływa na to, jak dobrze przepływomierz pasuje do danej instalacji. Poniższa tabela radarowa porównuje trzy powszechnie stosowane typy radarów, elektromagnetyczne, wirowe i ultradźwiękowe z zaciskiem, pod względem pięciu cech: dokładność, możliwość dostosowania do mediów, niskie straty ciśnienia, prostota konserwacji i stabilność sygnału. Każda jakość jest oceniana w skali względnej, a większy zacieniony obszar wskazuje na lepszą ogólną wydajność w pięciu przedstawionych wymiarach. Celem tego wykresu jest raczej ułatwienie wszechstronnego porównania niż ukoronowanie jednej technologii jako najlepszego wyboru w każdej sytuacji. Przedstawione tutaj względne wytrzymałości należy zawsze porównać z konkretnymi warunkami cieczy i miejsca rzeczywistego projektu.

Porównanie to pokazuje przepływomierze elektromagnetyczne uzyskały dobre wyniki w zakresie dokładności i stabilności sygnału, co pasuje do prostej, liniowej zależności między indukowanym napięciem a prędkością przepływu, natomiast bardziej umiarkowanie uzyskały oceny w zakresie zdolności adaptacji mediów, ponieważ płyn musi przewodzić prąd elektryczny. Ponieważ w rurze nie ma niczego, co mogłoby blokować przepływ, osiągają również dobre wyniki w zakresie niskich strat ciśnienia, a brak ruchomych części poprawia również ich prostotę konserwacji. Przepływomierze wirowe wykazują bardziej równomierny rozkład wszystkich pięciu cech, solidnych, ale nie wyróżniających się w każdej z nich, co odzwierciedla ich szerokie zastosowanie do cieczy, gazów i pary, nie będąc jednocześnie najlepszym wyborem w żadnej pojedynczej kategorii. Mały blef wewnątrz rury powoduje pewną utratę ciśnienia, co objawia się umiarkowanym wynikiem. Przepływomierze ultradźwiękowe zaciskowe uzyskują szczególnie dobre wyniki w zakresie dostosowania do mediów i niskich strat ciśnienia, ponieważ montaż na zewnątrz rury oznacza, że czujnik nigdy nie dotyka cieczy i nic nie blokuje ścieżki przepływu. Prostota konserwacji sprawdza się również w przypadku konstrukcji ultradźwiękowych, ponieważ nie ma tu żadnych zwilżonych części, które można by wymieniać lub czyścić z biegiem czasu. To powiedziawszy, mierniki ultradźwiękowe mogą utracić pewną stabilność sygnału, gdy w płynie znajdują się porwane pęcherzyki gazu lub wiele cząstek stałych, ponieważ zakłóca to czas przejścia lub pomiar Dopplera. Ten kompromis dobrze ilustruje, dlaczego żaden pojedynczy typ przepływomierza nie sprawdza się w każdej sytuacji; Wybór właściwej technologii zależy od tego, która z tych cech ma największe znaczenie dla danego rurociągu, płynu i środowiska operacyjnego. Właśnie z tego powodu w zakładach zajmujących się szeroką gamą płynów procesowych często znajduje się pod ręką więcej niż jedna rodzina przepływomierzy.

4. Gdzie stosowane są przepływomierze

Przepływomierze pojawiają się w prawie każdym sektorze przemysłu, w którym należy zmierzyć, kontrolować lub rozliczyć płyn. To, który typ jest stosowany w danym sektorze, zwykle zależy od właściwości płynu, dokładności odczytu i sposobu ułożenia rurociągów. Poniższa tabela zawiera krótkie informacje dotyczące typowych branż i rodzajów pomiarów, których zazwyczaj potrzebują.

W skrócie: tym, co łączy te sektory, jest potrzeba niezawodnych danych o przepływie w określonym punkcie procesu, czy to do rozliczania energii, kontroli procesu, czy higienicznej obsługi produktu, a rodzina przepływomierzy, która najlepiej pasuje do każdego sektora, zwykle wynika z tego, jak przewodzące, czyste i pod ciśnieniem są zazwyczaj płyny przemysłowe.

Wykres: Stabilność pomiaru w całym zakresie natężenia przepływu

Przepływomierz rzadko utrzymuje jedno stałe natężenie przepływu przez cały okres użytkowania; warunki przepływu zazwyczaj zmieniają się w trakcie cyklu produkcyjnego. Poniższy wykres liniowy pokazuje, jak zmienia się błąd pomiaru wraz ze wzrostem natężenia przepływu od 10 procent do 100 procent pełnej skali, porównując przepływomierz elektromagnetyczny z miernikiem różnicy ciśnień z kryzą. Porównanie to sprowadza wcześniejsze omówienie zasad pomiaru do praktycznej, widocznej różnicy. Dostrzeżenie tego wzoru pomaga wyjaśnić, dlaczego określone typy przepływomierzy są wybierane do zastosowań, w których natężenie przepływu ulega wahaniom. Oś pozioma pokazuje natężenie przepływu jako procent pełnej skali urządzenia, a oś pionowa pokazuje błąd pomiaru w procentach.

Z wykresu wynika, że przepływomierz elektromagnetyczny utrzymuje dość płaską linię błędu w całym zakresie przepływu, pozostając blisko 0,5 proc niezależnie od tego, czy działa na 10 procent, czy na 100 procent pełnej skali. Ta stabilność wynika bezpośrednio z liniowej zależności między indukowanym napięciem a prędkością płynu, która nie zależy od kwadratu natężenia przepływu. The miernik płytki kryzowej , natomiast pokazuje wyraźny wzrost błędu w miarę spadku natężenia przepływu, przemieszczając się od około 1,0 proc w pełnej skali do mniej więcej 4,0 proc przy 10 procentach pełnej skali. Wynika to z pierwiastkowej zależności pomiędzy różnicą ciśnień a prędkością przepływu, co oznacza, że ​​mały sygnał ciśnienia przy niskim przepływie zamienia się w stosunkowo dużą niepewność pomiaru. W przypadku procesów, które przebiegają stale w pobliżu projektowanego natężenia przepływu, różnica ta może nie mieć większego znaczenia w praktyce, ponieważ oba typy przyrządów mogą dobrze działać w wąskim paśmie roboczym. Jednak w przypadku procesów obejmujących cykle wsadowe, wahania rozruchu i wyłączania lub sezonowe zmiany zapotrzebowania natężenie przepływu może utrzymywać się przez dużo czasu znacznie poniżej punktu projektowego, gdzie różnica między tymi dwoma podejściami pomiarowymi staje się znacznie bardziej zauważalna. Jest to jeden z praktycznych powodów, dla których mierniki ciśnienia różnicowego są często łączone z większym marginesem doboru lub zastępowane miernikami wirowymi, ultradźwiękowymi lub elektromagnetycznymi w zastosowaniach, w których naprawdę liczy się dokładność przy niskim przepływie. Inżynierowie przeglądający historyczne dane dotyczące przepływu w danym rurociągu mogą skorzystać z porównania takiego jak to, aby ocenić, czy tańszy przyrząd do pomiaru różnicy ciśnień spełni ich potrzeby w pełnym zakresie roboczym lub czy dodatkowy koszt miernika elektromagnetycznego lub ultradźwiękowego jest tego wart, aby zapewnić stałą wydajność przy niskim przepływie.

5. Przewodnik po wyborze: Co wziąć pod uwagę przy wyborze przepływomierza

Wybór odpowiedniego przepływomierza dla rurociągu oznacza jednoczesne sprawdzenie kilku powiązanych czynników, a nie skupianie się na jednej specyfikacji, takiej jak dokładność czy cena. Poniższe punkty są powszechnie przeglądane podczas specyfikacji, zwykle w przybliżeniu w pokazanej kolejności.

1. Kompatybilność z mediami : sprawdzić, czy płyn jest cieczą, gazem czy parą, czy przewodzi prąd oraz czy zawiera cząstki, pęcherzyki lub składniki korozyjne, które mogą mieć wpływ na materiały czujnika.
2. Dokładność and repeatability needs : sprawdź, czy praca obejmuje przekazywanie rozliczeń, ścisłą kontrolę procesu, czy ogólne monitorowanie, ponieważ szybko zawęża to pole odpowiednich zasad pomiaru.
3. Zakres przepływu i wymagania dotyczące ograniczenia przepływu: należy sprawdzić oczekiwane minimalne i maksymalne natężenia przepływu w całym cyklu operacyjnym, w tym rozruch, wyłączenie i okresy pozaszczytowe, aby potwierdzić wymaganą zakresowość.
4. Przestrzeń montażowa i proste przebiegi rur: sprawdzić dostępną długość prostych rur przed i za zaworem, orientację montażu oraz to, czy rura pozostaje całkowicie wypełniona podczas pracy.
5. Tolerancja utraty ciśnienia: sprawdź, czy proces może pochłonąć spadek ciśnienia spowodowany przeszkodą na linii lub czy nieinwazyjna konstrukcja ma większy sens w kontekście oszczędzania energii pompowania.
6. Wyjście sygnału i protokół komunikacyjny: dopasuj wyjście przyrządu, takie jak 4-20 mA, impuls lub protokół cyfrowy, do możliwości istniejącego systemu sterowania.
7. Warunki środowiskowe: należy uwzględnić temperaturę otoczenia, wibracje, zakłócenia elektromagnetyczne i klasyfikację obszarów niebezpiecznych obowiązującą w miejscu instalacji.
8. Możliwość długoterminowej konserwacji: należy wziąć pod uwagę dostępność wsparcia technicznego, części zamiennych i usług kalibracyjnych w całym oczekiwanym okresie użytkowania przyrządu.

W praktyce punkty te rzadko są oceniane pojedynczo, ponieważ producent posiadający szeroką wiedzę na temat instrumentów może pomóc w zestawieniu kilku z nich jednocześnie. Xinguo Group Co., Ltd. opracowuje przyrządy do pomiaru temperatury, ciśnienia, poziomu i przepływu w ramach jednej skoordynowanej gamy produktów, co oznacza, że ​​wskazówki dotyczące wyboru, wybór materiałów czujnika i konfiguracja sygnału wyjściowego mogą być przeglądane łącznie, a nie jako osobne decyzje dotyczące zakupu. Założona w 1997 roku i mająca siedzibę w mieście Tianchang w prowincji Anhui, firma Xinguo Group Co., Ltd. przez ponad dwie dekady zbudowała szeroką działalność w zakresie oprzyrządowania i materiałów, z zespołem technicznym składającym się ze starszych inżynierów i asystentów inżynierów wspierających rozwój produktów i kontrolę jakości różnych linii produktów firmy. Tego rodzaju połączone podejście, poparte ustaloną bazą produkcyjną, zwykle pomaga zakładom, które obsługują wiele typów przyrządów w ramach jednej linii technologicznej i wolą zachować spójność protokołów sygnałowych i praktyk kalibracyjnych w całym swoim oprzyrządowaniu.

W skrócie: Wymagania dotyczące kompatybilności mediów i dokładności zazwyczaj najpierw zawężają pole, zakres przepływu i ograniczenia instalacyjne zawężają je jeszcze bardziej, a sygnał wyjściowy, środowisko i wsparcie konserwacyjne uzupełniają specyfikację, która pasuje zarówno do procesu, jak i długoterminowych potrzeb operacyjnych obiektu.

6. Przegląd porównawczy głównych typów przepływomierzy

Poniższa tabela przedstawia zasadę działania, typową dokładność, zakresowość, zachowanie przy utracie ciśnienia i przydatność mediów dla typów przepływomierzy omawianych na tej stronie. Ma on służyć jako szybki odnośnik do wstępnej kontroli, przed przeprowadzeniem bardziej szczegółowego przeglądu technicznego konkretnego rurociągu i płynu.

Jak pokazuje tabela, żaden pojedynczy typ przepływomierza nie znajduje się na pierwszym miejscu w każdej kolumnie naraz, co podkreśla główny punkt tej strony: wybór przyrządu zależy od tego, która kombinacja dokładności, zakresowości, straty ciśnienia i kompatybilności z mediami ma największe znaczenie dla danego procesu. W zakładach obsługujących kilka rodzajów płynów i warunków procesowych zazwyczaj dostępnych jest więcej niż jedna rodzina przepływomierzy, aby zaspokoić te zróżnicowane potrzeby.

7. Wskazówki dotyczące instalacji i konserwacji

(1) Praktyki instalacyjne

Dobra instalacja ma bezpośredni wpływ na dokładność przepływomierza, niezależnie od podstawowej zasady pomiaru. Większość przepływomierzy wymaga minimalnego prostego przebiegu rury przed i za czujnikiem, aby profil prędkości płynu mógł się ustalić przed pomiarem, a to wymaganie jest zwykle bardziej rygorystyczne w przypadku konstrukcji turbinowych i kryzowych niż w przypadku typów elektromagnetycznych lub ultradźwiękowych. Rura powinna pozostać całkowicie wypełniona w punkcie pomiarowym, ponieważ częściowo wypełniona rura powoduje powstawanie kieszeni powietrznych, które zaburzają odczyt w przypadku większości typów przepływomierzy. Prawidłowe uziemienie ma ogromne znaczenie w przypadku przepływomierzy elektromagnetycznych, ponieważ w przeciwnym razie błądzące prądy elektryczne w rurociągu mogą zakłócać niewielki sygnał napięcia indukowanego. Izolacja wibracji i bezpieczny montaż pomagają chronić czujniki wirowe i turbinowe przed naprężeniami mechanicznymi, które z czasem mogłyby wpłynąć na ich kalibrację.

(2) Rutynowa konserwacja

Rutynowa konserwacja różni się w zależności od typu przepływomierza, ale zwykle obejmuje okresowe kontrole wszelkich zwilżonych elementów, weryfikację kalibracji zera i zakresu oraz czyszczenie wszelkich powierzchni mających kontakt z płynem procesowym. Konstrukcje turbin i rotametrów korzystają z regularnych kontroli ich ruchomych części, ponieważ zużycie mechaniczne jest główną przyczyną odchylenia dokładności w tych konstrukcjach w czasie. Przepływomierze elektromagnetyczne, wirowe i zaciskowe przepływomierze ultradźwiękowe, z których żaden nie ma ruchomych części na ścieżce zwilżanej, generalnie wymagają mniej konserwacji mechanicznej, chociaż nadal warto regularnie sprawdzać zanieczyszczenia elektrod w miernikach elektromagnetycznych i sprzężenie przetwornika w miernikach ultradźwiękowych. W przypadku przyrządów do pomiaru różnicy ciśnień należy okresowo sprawdzać przewody impulsowe pod kątem zatkania lub nieszczelności, ponieważ przewody te bezpośrednio wpływają na sygnał ciśnienia docierający do przetwornika.

(3) Wskaźniki rozwiązywania problemów

Nagła lub stopniowa rozbieżność między odczytem przepływomierza a znanymi faktami procesu, takimi jak zmiana poziomu w zbiorniku lub wielkość partii, jest często pierwszą oznaką, że coś jest nie tak. Szum sygnału lub niestabilność zwykle wskazują na porywanie powietrza, kawitację lub zakłócenia elektromagnetyczne z pobliskiego sprzętu, podczas gdy stały, ale błędny odczyt może wskazywać na zanieczyszczenie czujnika, dryf kalibracji lub częściowo zablokowaną ścieżkę przepływu. Sprawdzenie warunków instalacji względem oryginalnego projektu jest zwykle pierwszym krokiem w rozwiązywaniu problemów, przed dotknięciem jakichkolwiek ustawień kalibracji.

W skrócie: dobra instalacja zapobiega wielu problemom z dokładnością przed ich wystąpieniem, rutynowa kontrola wcześnie wykrywa zużycie lub zabrudzenie, a jasna kolejność rozwiązywania problemów, sprawdzanie instalacji przed dotknięciem kalibracji, generalnie szybciej rozwiązuje problemy z odczytem.

8. Często zadawane pytania

Jaka jest różnica między dokładnością a powtarzalnością przepływomierza?

Dokładność to stopień, w jakim odczyt przepływomierza odpowiada rzeczywistej wartości przepływu, zwykle podawany jako procent odczytu lub pełnej skali. Powtarzalność oznacza, jak konsekwentnie przyrząd podaje ten sam odczyt w niezmienionych warunkach, bez konieczności określania, jak blisko tego odczytu jest wartości prawdziwej. Przyrząd może wykazywać wysoką powtarzalność, jednocześnie mając przesunięcie kalibracyjne, które wpływa na jego ogólną dokładność.

Czy jeden typ przepływomierza może być stosowany zarówno do cieczy, jak i gazów?

Niektóre typy przepływomierzy, włączając w to wirowe i pewne konstrukcje ciśnieniowe, można stosować zarówno do cieczy, jak i gazów, chociaż dobór i kalibracja różnią się w obu przypadkach. Inne, takie jak przepływomierze elektromagnetyczne, działają wyłącznie z cieczami przewodzącymi prąd elektryczny i nie można ich używać do pomiaru gazów. Przed dokonaniem ostatecznego wyboru warto sprawdzić specyfikację producenta dotyczącą docelowego płynu.

Jak często należy kalibrować lub sprawdzać przepływomierz?

Częstotliwość ponownej kalibracji zależy od typu przepływomierza, mierzonej cieczy i tego, jak krytyczne jest zastosowanie, przy czym wiele zakładów przemysłowych przestrzega harmonogramu, który waha się od roku do kilku lat. Aplikacje do przekazywania rozliczeń lub raportowania regulacyjnego zwykle podlegają harmonogramowi częstszych inspekcji niż ogólne punkty monitorowania procesu. Analiza historycznego dryfu kalibracji dla konkretnego modelu instrumentu może pomóc w ustaleniu rozsądnego odstępu czasu dla danego miejsca.

Dlaczego długość prostej rury przed przepływomierzem ma znaczenie?

Łuki, zawory i inne łączniki rur zakłócają profil prędkości płynu, powodując turbulencje lub nierówności, które mogą rozprzestrzeniać się na pewną odległość w dół strumienia. Większość przepływomierzy jest kalibrowana przy założeniu stabilnego, równego profilu prędkości w punkcie pomiaru, więc zbyt mała prosta rura przed lub za przepływomierzem może wprowadzić błąd, nawet jeśli sam przyrząd działa prawidłowo.

Co powoduje niestabilność sygnału w układach pomiaru przepływu?

Niestabilność sygnału często wynika z uwięzionych pęcherzyków powietrza lub gazu w cieczy, kawitacji w pobliżu zaworów lub pomp, zakłóceń elektromagnetycznych z pobliskich silników lub przetwornic częstotliwości lub wibracji mechanicznych wpływających na czujnik. Ustalenie dokładnej przyczyny zwykle oznacza sprawdzenie warunków instalacji, parametrów operacyjnych procesu i środowiska elektrycznego wokół urządzenia.

Czy Xinguo Group Co., Ltd. produkuje przepływomierze do specyficznych wymagań przemysłowych?

Xinguo Group Co., Ltd. opracowuje i produkuje przyrządy przepływowe, a także przyrządy do pomiaru temperatury, ciśnienia i poziomu, wspierając branże procesowe, w tym energetykę, petrochemię, metalurgię i uzdatnianie wody. Jej korzenie sięgają 1997 roku i baza produkcyjna w mieście Tianchang w prowincji Anhui, firma produkuje również kable, zawory i powiązany sprzęt automatyki stosowany w tych samych gałęziach przemysłu. Ta szeroka gama produktów umożliwia przegląd potrzeb związanych z pomiarami przepływu wraz z powiązanymi wymaganiami dotyczącymi oprzyrządowania w ramach tego samego procesu inżynieryjnego, co może być przydatne w obiektach koordynujących wiele typów przyrządów w ramach jednego projektu.
