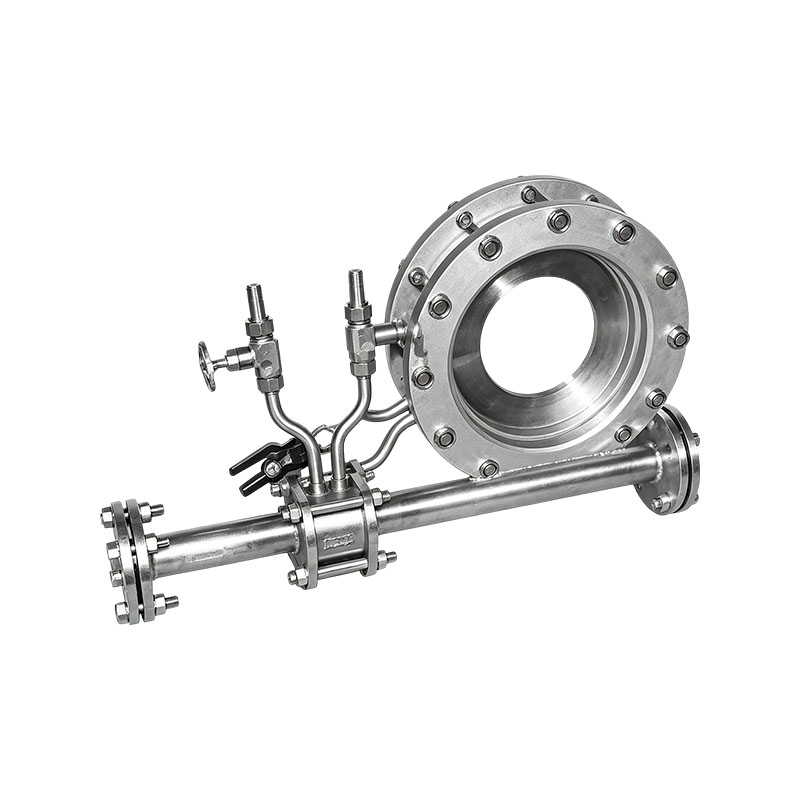

Przepływomierze Orifice to przepływomierze różnicowe, reprezentujące najbardziej znane w historii urządzenia do pomiaru przepływu w produkcji przemysłowej. Wykazują różnorodne typy, dojrzałą technologię i szerokie zastosowania.
Cechy produktu:
1. Prosta konstrukcja, łatwa instalacja, niezawodne działanie, niski koszt i pewien stopień dokładności
Może spełnić wymagania produkcji przemysłowej.
2. Z długą historią, bogatymi i wiarygodnymi danymi eksperymentalnymi oraz ustandaryzowanym projektowaniem i przetwarzaniem
Międzynarodowy standard dla standardowych urządzeń dławiących (płytek kryzowych, dysz i zwężek Venturiego) to:
ISO 5167 i była wielokrotnie zmieniana. Pod warunkiem, że elementy dławiące zostaną zaprojektowane i wykonane zgodnie z normami,
Aby określić zakres niepewności, wymagana jest kalibracja przepływu rzeczywistego.
3. Standardowa kryza jest odpowiednia dla średnicy 50 ~ 3000 mm, z β 0,2 ~ 0,75.
4. Dysza standardowa jest odpowiednia dla średnicy 50~500mm, z β 0,2~0,8.
5. Dysza z długą szyjką jest odpowiednia dla średnicy 50-630 mm, z β 0,2-0,8.
6. Obróbka mechaniczna zwężki Venturiego o średnicy 50-250 mm i wartości β 0,2-0,75.
7. Grubo spawana płyta żelazna o średnicy rurki Venturiego 200-1200 mm i wartości β 0,2-0,70.
8. Średnica zgrubnie odlanej rurki Venturiego wynosi 100–800 mm, a wartość β wynosi 0,2–0,75.
9. Średnica dyszy Venturiego wynosi 65-500 mm, przy wartości β 0,316-0,775.
10. Średnica płyty z okrągłym otworem 1/4 ≤ 500 mm, β wynosi 0,245 ~ 0,6.
11. Średnica stożkowej kryzy zapełniającej wynosi ≤ 500 mm, a β wynosi 0,1 ~ 0,316.
12. Średnica podwójnej kryzy wynosi 40-100 mm, a β wynosi 0,2-0,75.
13. Średnica płytki z małym otworem jest mniejsza niż 50 mm, a β wynosi 0,2 ~ 0,75.
14. Średnica ukrytej płytki z małym otworem wynosi ≤ 50 mm, a β wynosi 0,2 ~ 0,75.
15. Średnica kryzy soczewki wysokociśnieniowej wynosi ≤ 250 mm, a β wynosi 0,2 ~ 0,75.
16. Kryza z szeroką krawędzią ma średnicę 50-400 mm i β 0,2-0,75. 17. Średnica okrągłej płyty perforowanej wynosi 50-2000 mm, przy wartości β 0,1-0,8.
18. Mimośrodowa kryza o średnicy 100-1000 mm i β 0,46-0,84.
19. Końcowa kryza (dysza) ma średnicę 100-1000 mm i β 0,46-0,84.
20. Zakres ciśnienia powyższego urządzenia dławiącego wynosi 0 ~ 42 MPa, a temperatura zależy od materiału.
21. Ukryta podwójna zwężka Venturiego, średnica nominalna rurociągu o przekroju okrągłym: DN=300mm~6000mm, szerokość x wysokość rurociągu o przekroju prostokątnym: szer. x wys. (mm)=300x300~6000x6000 oraz inne rurociągi o powierzchni geometrycznej o tej samej średnicy nominalnej DN i zmiennej szerokości i wysokości. Ciśnienie nominalne: PN ≤ 2,5 MPa, określone temperaturą pracy i materiałem; wartość różnicy ciśnień: (0~100) kPa, błąd powtarzalnego pomiaru (stabilność): ± 10Pa.
22. Urządzenie do pomiaru wiatru w skrzydłach jest szczególnie odpowiednie do pomiaru przepływu powietrza dużego kalibru, ze stabilnym pomiarem, wysoką czułością, przesunięciem strat ciśnienia i dużą dokładnością.
23. Konstrukcja urządzenia do pomiaru wiatru obejmuje interfejs nadmuchu wstecznego i urządzenie odprowadzające pył, co jest korzystne dla konserwacji produktu i zwiększa wydajność produktu
Niezawodność.
24. Zaawansowana i wyrafinowana technologia przetwarzania i testowania znacznie poprawia dokładność i stabilność produktu.
25. Dopracowane komponenty dławiące są zintegrowane z zaawansowaną technologią elektroniczną, tworząc inteligentne zintegrowane urządzenie do pomiaru przepływu z wyświetlaczem przepływu na miejscu i wieloma wyjściami sygnałowymi (4-20 mA, impulsowe, z protokołem HART).
26. Konstrukcja obwodu o małej mocy zmniejsza zużycie energii, zwiększa stabilność i niezawodność systemu. Zintegrowany system posiada zasilanie akumulatorowe i możliwość wyboru zewnętrznego napięcia 24VDC, co jest wygodne w montażu i użytkowaniu.
Główne punkty sprzedaży:
1. Standaryzacja jest dojrzała i nie wymaga faktycznej kalibracji przepływu: jest zgodna z normami GB/T2624 i ISO5167. Standardowe elementy dławiące mogą być bezpośrednio użyte do pomiarów po przetworzeniu zgodnie ze specyfikacjami, co ułatwia rozliczenia handlowe i identyfikowalność pomiarów.
2. Brak ruchomych części, trwałe i stabilne: czysto mechaniczne elementy dławiące, brak elementów obrotowych/czujnikowych, odporność na wysoką temperaturę i wysokie ciśnienie, niezawodne, długotrwałe działanie, długą żywotność, niskie podstawowe koszty konserwacji.
3. Szeroki zakres adaptacji mediów: Może mierzyć gazy, pary i ciecze, obsługiwać płyny jednofazowe, a niektóre modele mogą przystosować się do mediów brudnych zawierających niewielkie ilości zanieczyszczeń. Zakres średnic rur jest szeroki.
4. Niski koszt całkowity, elastyczne dopasowanie: prosta konstrukcja, ekonomiczny koszt, można dopasować do dowolnej marki przetwornika różnicy ciśnień; W zależności od warunków pracy można wybrać wiele typów, takich jak kryza, dysza, zwężka Venturiego, stożek V itp.
Branża zastosowań:
1. Energetyka: para kotłowa elektrowni, powietrze pierwotne/wtórne, woda obiegowa, pomiar energii gazu ziemnego i rozliczanie zużycia energii.
2. Przemysł petrochemiczny: surowiec procesowy w stanie ciekłym, gaz procesowy pod wysokim ciśnieniem, para, monitorowanie przepływu rurociągów rafinacyjnych, stosunek materiałowy, pomiar przekazania handlu.
3. Przemysł metalurgiczny: detekcja przepływu gazu wielkopiecowego, gazów spalinowych z konwertora, wody chłodzącej, sprężonego powietrza, kontrola stanu pieca i statystyka energetyczna.
4. Ciepło/energia komunalna: opomiarowanie rurociągów pary, gorącej wody i gazu ziemnego w sieci ciepłowniczej, opłaty za ogrzewanie i bilansowanie przepływu rurociągów.
