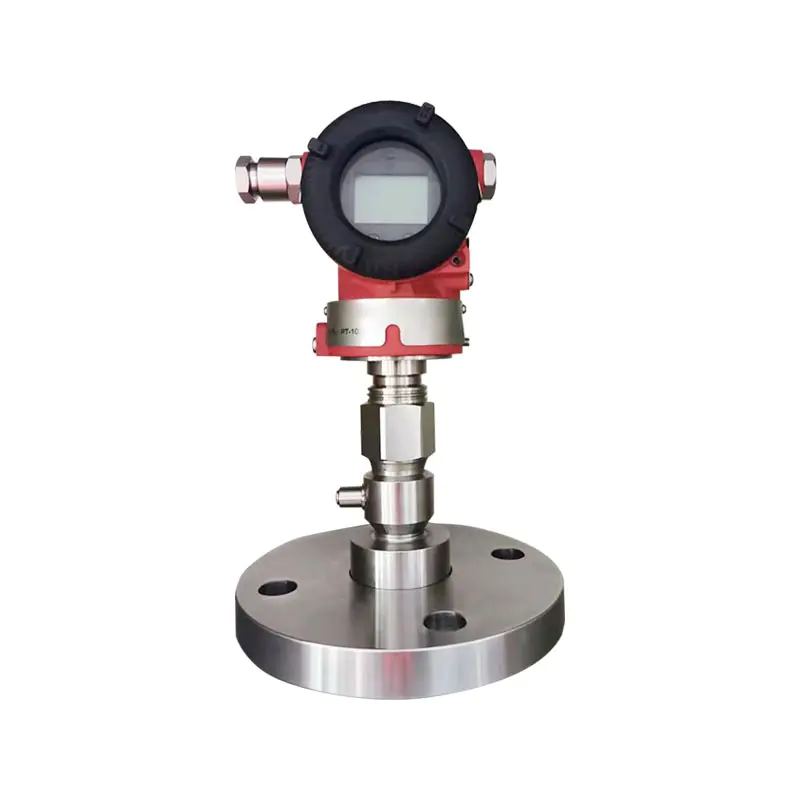

XG3051T Zdalny przetwornik różnicy ciśnień/ciśnienia absolutnego

Wprowadzenie produktu:
Inteligentny zdalny przetwornik ciśnienia XG3051T umożliwia pomiar ciśnienia względnego i ciśnienia bezwzględnego. Przyjmuje strukturę izolacji membrany kapilarnej do zdalnej transmisji, aby odizolować mierzone medium od korpusu przetwornika. Może poradzić sobie z dużą lepkością, łatwą krystalizacją, łatwym krzepnięciem, silną korozją i średnimi warunkami pracy w wysokiej temperaturze, zapobiegając blokowaniu medium i korozji czujników.
Wyjście 4-20mA nałożony sygnał cyfrowy protokołu HART, wysoka dokładność, dobra stabilność długoterminowa, obsługuje kalibrację konfiguracji na miejscu, opcjonalny wyświetlacz LCD na miejscu, z zabezpieczeniem przeciwwybuchowym, konfigurowalny materiał membrany, realizujący transmisję sygnałów ciśnienia na duże odległości.

Obowiązujące branże:
1. Przemysł petrochemiczny: pomiar ciśnienia w naczyniach reakcyjnych i zbiornikach magazynowych
2. Energia elektryczna: Monitorowanie ciśnienia w kotle i sieci ciepłowniczej
3. Metalurgia: Wykrywanie ciśnienia w procesie wytapiania
4. Uzdatnianie wody: ciśnienie w zbiorniku ścieków i chemicznego uzdatniania wody
5. Farmaceutyka: Kontrola ciśnienia w zbiornikach procesowych farmaceutycznych
6. Żywność i napoje: pomiar ciśnienia materiałów lepkich
7. Przemysł chemiczny węgla: detekcja ciśnienia w różnych urządzeniach procesowych
8. Produkcja papieru: zbieranie ciśnieniowe masy celulozowej

Skontaktuj się z nami
PRZEDV：XG3051DP Zdalny przetwornik różnicy ciśnieńDALEJ：XG3051T Przetwornik różnicy ciśnień/ciśnienia absolutnego
Często zadawane pytania Wejście Wyjście Czas reakcji Ogólne Warunki Połączenia elektryczne Tabela kodów modeli i specyfikacji Wymiary
P1: W jakich warunkach pracy nadaje się zdalny nadajnik XG3051T?
Odp.: Nadaje się do wysokiej lepkości, łatwej krystalizacji, łatwego zestalania, silnej korozji i mediów wysokotemperaturowych. Dzięki zdalnej membranie transmisyjnej i izolacji kapilarnej zapobiega się bezpośredniemu przedostawaniu się medium do korpusu przetwornika, zapobiegając blokowaniu i korozji czujnika. Obsługuje dwa tryby pomiaru: ciśnienie manometryczne i ciśnienie absolutne.

P2: Jak wybrać pomiędzy ciśnieniem manometrycznym a ciśnieniem bezwzględnym?
Odp.: Wybierz ciśnienie manometryczne do pomiaru względnego ciśnienia atmosferycznego. Podczas pomiaru podciśnienia i podciśnienia należy wybrać ciśnienie bezwzględne jako odniesienie dla warunków pracy i nie można go mieszać; w przeciwnym razie wystąpią znaczne błędy pomiaru.

P3: Jaki jest sygnał wyjściowy? Czy mogę połączyć się z urządzeniem przenośnym HART?
Odp.: Standardowe wyjście analogowe 4-20 mA w połączeniu z protokołem cyfrowym HART umożliwia konfigurację na miejscu, modyfikację zakresu, kalibrację punktu zerowego sterownika HART i można je podłączyć do systemów DCS i PLC.

P4: Jak wybrać materiał na film do zdalnej transmisji?
Odp.: Konwencjonalna stal nierdzewna 316L; w przypadku mediów silnie korozyjnych można wybrać stop Hastelloy i folię tantalową, a skład i temperaturę mediów można podać przy zamówieniu.

Parametry pomiarowe: ciśnienie względne, ciśnienie egzotermiczne, poziom cieczy.
Zakres pomiarowy
Zdalny przetwornik ciśnienia manometru Dolny limit: począwszy od -100%URL (płynnie regulowany)
Górny limit: do 100% adresu URL (płynna regulacja)
Zdalny przetwornik ciśnienia bezwzględnego Dolny limit: począwszy od 0 ~ 100% adresu URL (regulowany w sposób ciągły)
Górny limit: do 100% adresu URL (płynna regulacja)

Zakres pomiarowy

Tabela 1 — Zależność między kodem zakresu a zasięgiem
Kod zakresu Minimalny zasięg Maksymalny zasięg Ciśnienie znamionowe (maks.)
C 6 kPa 40 kPa Ciśnienie znamionowe kołnierza poziomu
D 25 kPa 250 kPa
F 30 kPa 3 MPa
G 1 MPa 10 MPa
H 2,1 MPa 21 MPa
I 4 MPa 40 MPa
L 6 kPa bezwzgl 40 kPa bezwzgl
M 25 kPa bezwzgl 250 kPa bezwzgl
O 30 kPa bezwzgl 3 MPa bezwzgl
Tabela 2 —  Tabela porównawcza odległego kołnierza i minimalnego zakresu
Typ kołnierza Średnica nominalna Zakres min./maks Maksymalna długość kapilary
Typ płaski DN 25/1" 160kPa/25MPa 10 m
DN 50/2" 10kPa/10MPa 12 m
DN 80/3" 6kPa/10MPa 16 m
DN 4" 6kPa/3MPa 16 m
Wstawiony typ DN 50/2" 16kPa/10MPa 10 m
DN 80/2" 6kPa/10MPa 16 m
DN 4" 6kPa/3MPa 16 m
Typ zdalny montowany na gwint Średnica zewnętrzna 109 mm 160kPa/25MPa 10 m

Minimalny zakres zdalnego przetwornika ciśnienia względnego/ciśnienia bezwzględnego powinien być większą wartością z minimalnych zakresów podanych w tabeli 1 i tabeli 2. Nastawiany zakres nie powinien być mniejszy niż zakres minimalny.
Maksymalny zakres zdalnego przetwornika ciśnienia względnego/ciśnienia bezwzględnego powinien być mniejszą wartością pomiędzy maksymalnym zakresem korpusu przetwornika a ciśnieniem znamionowym zdalnego kołnierza.

Sygnał wyjściowy
2-przewodowe, wyjście 4–20 mA DC HART, komunikacja cyfrowa; protokół HART nakłada się na sygnał 4–20 mA DC.
Granice sygnału wyjściowego: Imin = 3,9 mA, Imax = 20,5 mA
Prąd alarmowy (tryb konfigurowalny)
Tryb niskiego alarmu (minimalny) 3,7 mA
Tryb wysokiego alarmu (maksymalny) 21 mA
Brak trybu alarmu (przytrzymaj) Utrzymuje prawidłową wartość prądu przed wystąpieniem błędu
Standardowe ustawienie prądu alarmowego Tryb wysokiego alarmu


Stała tłumienia elementu wzmacniacza wynosi 0,1 s; stała czasowa czujnika i kołnierza zdalnego uszczelnienia mieści się w zakresie od 0,2 ~ 6 s, w zależności od zakresu czujnika, współczynnika zakresu, długości kapilary i lepkości płynu wypełniającego.
Dodatkowa regulowana stała czasowa mieści się w zakresie 0,1 ~ 60 s.

Warunki instalacji
Zdalne przetworniki manometru/ciśnienia absolutnego bez rurek kapilarnych można montować bezpośrednio za pomocą kołnierza zdalnego. Odchylenie położenia spowoduje możliwe do skorygowania przesunięcie zera. Obudowa elektroniki może obracać się aż o 360°, a śruba ustalająca pozwala na jej zabezpieczenie w dowolnej pozycji.

Oddzielony kołnierz manometru/ciśnienia bezwzględnego łączy się z kołnierzami współpracującymi zgodnymi z normami ANSI/DIN. Takie kołnierze współpracujące powinny być wyposażone w miękkie uszczelki oraz śruby i nakrętki mocujące (śruby i nakrętki są opcjonalne dla użytkownika).

W przypadku zdalnych przetworników manometru/ciśnienia bezwzględnego z rurkami kapilarnymi: jeżeli zespół zdalnego uszczelnienia jest zainstalowany poniżej korpusu przetwornika, maksymalna różnica wysokości pomiędzy zespołem zdalnego uszczelnienia a korpusem przetwornika powinna być mniejsza niż 5 m. Gdy ciśnienie robocze jest niższe niż absolutne 100 kPa, należy zamontować korpus przetwornika poniżej zespołu uszczelki zdalnej.

Minimalny promień gięcia rurki kapilarnej wynosi 75 mm. Niedozwolone jest zwijanie!

Warunki środowiskowe

Temperatura otoczenia
Minimalne Zależy od płynu wypełniającego
Maksymalnie 85 ℃
Z wyświetlaczem LCD i uszczelką FKM -20 ~ 65 ℃
Temperatura przechowywania/transportu
Minimalne Zależy od płynu wypełniającego
Maksymalnie 85 ℃
Wilgotność względna 0 ~ 100%
Odporność na wstrząsy
Przyspieszenie 50 gr
Czas trwania 11 ms
Odporność na wibracje 2 g do 500 Hz
Kompatybilność elektromagnetyczna (EMC) Patrz Tabela 4 „Załącznik EMC” na następnej stronie

Limit temperatury medium procesowego
Średnia temperatura: -30 ~ 400°C

Tabela 3 Zależność płynu wypełniającego, temperatury roboczej i minimalnego ciśnienia roboczego
Napełnij płynem Olej silikonowy (S) Wysokotemperaturowy olej silikonowy (H) Olej silikonowy odporny na bardzo wysokie temperatury (U) Olej roślinny (V)
Gęstość @25 ℃ 960 kg/m3 980 kg/m3 1020 kg/m3 937 kg/m3
Zakres temperatury roboczej -30 ~ 200 ℃ -10 ~ 350 ℃ -10 ~ 400 ℃ 0 ~ 250 ℃
Temperatura Zakres ciśnienia roboczego (absolutnie kPa)
20℃ >10 >10 >10 >25
100 ℃ >25 >25 >25 >50
150 ℃ >50 >50 >50 >75
200 ℃ >75 >75 >75 >100
250 ℃ >100 >100 >100
350 ℃ >100 >100
400 ℃ >100

Uwaga: Szczególną uwagę należy zwrócić na wartości przekraczające powyższy zakres temperatur i ciśnień; można je spełnić
specjalny projekt.

Przedmiot Specyfikacja
Limit ciśnienia korpusu przetwornika Odkurz do maksymalnego ciśnienia
Ciśnienie znamionowe zewnętrznego kołnierza ANSI: 150 psi ~ 600 psi
DIN: PN 1,6 MPa ~ PN 10 MPa
Waga DN 50/2": ok. 7 ~ 10 kg
DN 80/3": ok. 8 ~ 11 kg
DN 4": ok. 9 ~ 12 kg
Wydajność przeciwwybuchowa Ognioszczelne NEPSI: Ex dⅡC T6
Iskrobezpieczeństwo NEPSI: Ex iaⅡC T4
Dopuszczalna temperatura robocza -40 ℃ ~ 65 ℃

Warunki zasilania i obciążenia
Napięcie zasilania wynosi 24V
R≤(Us-12V) /Imax kQ 2
gdzie Imax=23 mA
Maksymalne napięcie zasilania: 42VDC
Minimalne napięcie zasilania: 12VDC,15VDC (podświetlany wyświetlacz LCD)
Zakres obciążenia komunikacji cyfrowej: 250 ~ 600Q

Przedmiot Specyfikacja
Materiał
Kapsuła pomiarowa Stal nierdzewna 316L
Membrana Stal nierdzewna 316L, Hastelloy C, Tantalum
Kołnierz procesowy Stal nierdzewna 304
Napełnij płynem Olej silikonowy, olej silikonowy do wysokich temperatur, olej silikonowy do bardzo wysokich temperatur, olej roślinny
Obudowa nadajnika Stop aluminium z powłoką epoksydową
Uszczelka obudowy Kauczuk nitrylowy (NBR)
Tabliczka znamionowa Stal nierdzewna 304
Podłączenie elektryczne Dławik kablowy M20×1,5; zaciski odpowiednie dla przewodów 0,5 ~ 2,5 mm²
Połączenie procesowe Kołnierz zdalnego uszczelnienia jest zgodny z normą ANSI lub DIN. Dostępny montaż bezpośredni; patrz rysunek wymiarowy
Klasa ochrony obudowy IP67
Tabela 4 Załącznik EMC
Nie. Przedmiot testowy Podstawowy standard Warunek testowy Poziom wydajności
1 Emisja promieniowana (obudowa) GB/T 9254-2008 Tabela 5 30 MHz ~ 1000 MHz Przełęcz
2 Emisja przewodząca (port zasilania prądem stałym) GB/T 9254-2008 Tabela 1 0,15 MHz ~ 30 MHz Przełęcz
3 Odporność na wyładowania elektrostatyczne (ESD). GB/T 17626.2-2006 4kV (kontakt), 8kV (powietrze) B
4 Odporność na promieniowane pole elektromagnetyczne RF GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Odporność na pole magnetyczne o częstotliwości zasilania GB/T 17626.8-2006 30 A/m A
6 Odporność na szybkie impulsy elektryczne GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Odporność na przepięcia GB/T 17626.5-2008 1kV (linia do linii) B
2kV (linia do ziemi) (1,2us/50us)
8 Odporność na zakłócenia przewodzone indukowane przez pola RF GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Uwagi:
(1) Poziom wydajności A: Podczas testu wydajność pozostaje w granicach specyfikacji technicznych.
(2) Poziom wydajności B: Podczas testu może nastąpić tymczasowe pogorszenie lub utrata funkcji/wydajności, ale urządzenie może automatycznie powrócić do normalnego działania. Rzeczywisty stan pracy i zapisane dane pozostają niezmienione.

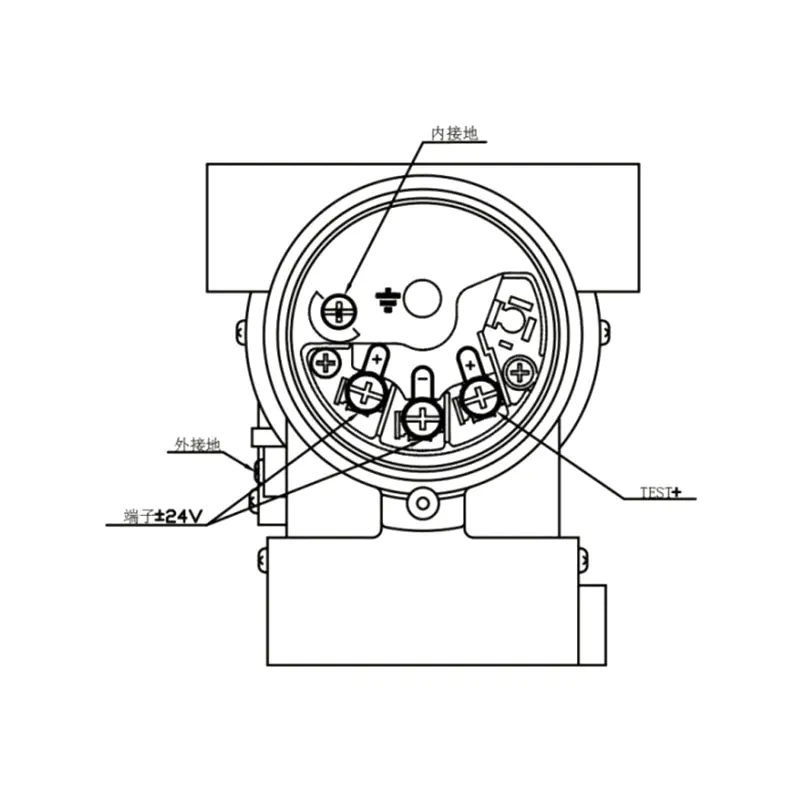

Rysunek 6: Schemat połączeń elektrycznych
100006

Uwaga: Funkcja szybkiego interfejsu jest odpowiednikiem terminala sygnałowego.

1 Podstawowy zdalny przetwornik ciśnienia/ciśnienia bezwzględnego — wybór kołnierza
10 Podstawowy zespół manometru/ciśnienia bezwzględnego ze zdalnym uszczelnieniem
1 RN- Typ montażu bezpośredniego, bez rurki kapilarnej
RS- Z rurką kapilarną
20 Połączenie procesowe Średnica nominalna Typ twarzy pieczęci Materiał membrany/uszczelnienia
A DN50 DIN2501 Typ E DIN2526 Stal nierdzewna 316L
B DN50 DIN2502 Typ E DIN2526 Hastelloy C
C DN50 DIN2503 Typ E DIN2526 Tantal
H DN80 DIN2504 Typ E DIN2526 Stal nierdzewna 316L
I DN80 DIN2505 Typ E DIN2526 Hastelloy C
G DN80 DIN2506 Typ E DIN2526 Tantal
D DN2" ANSI B 16.5 RF ANSI B16.5 Stal nierdzewna 316L
E DN2" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
F DN2" ANSI B 16.5 RF ANSI B16.5 Tantal
K DN3" ANSI B 16.5 RF ANSI B16.5 Stal nierdzewna 316L
L DN3" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
M DN3" ANSI B 16.5 RF ANSI B16.5 Tantal
N DN4" ANSI B 16.5 RF ANSI B16.5 Stal nierdzewna 316L
O DN4" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
P DN4" ANSI B 16.5 RF ANSI B16.5 Tantal
Q DN100 DIN2501 Typ E DIN2526 Stal nierdzewna 316L
S DN100 DIN2501 Typ E DIN2526 Hastelloy C
T DN100 DIN2501 Typ E DIN2526 Tantal
30 Ciśnienie znamionowe Standard ciśnienia kołnierza
1 PN 1MPa / 4MPa DIN2501
2 PN 6,4 MPa DIN2501
3 PN10MPa DIN2501
6 150 psi ANSI B16.5
7 300 psi ANSI B16.5
8 600 psi ANSI B16.5
Opis
40 F Typ płaski
H Typ wkładany, stal nierdzewna 316L, długość wkładania 50 mm
I Typ wkładany, stal nierdzewna 316L, długość wkładania 100 mm
G Typ wkładany, stal nierdzewna 316L, długość wkładania 150 mm
L Typ wkładany, Hastelloy C, długość wkładania 50 mm
M Typ wkładany, Hastelloy C, długość wkładania 100 mm
N Typ wkładany, Hastelloy C, długość wkładania 150 mm
Z Specjalne (wykonane na zamówienie)
50 Napełnij płynem Temperatura pracy Zasięg
S Olej silikonowy -30 ~ 200 ℃
H Wysokotemperaturowy olej silikonowy -10 ~ 350 ℃
U Ultrawysokotemperaturowy olej silikonowy -10 ~ 400 ℃
V Olej roślinny 0 ~ 250 ℃
F Fluorowany olej -30 ~ 260 ℃
L Płyn wypełniający do bardzo niskich temperatur -100 ~ 100 ℃
Z Płyn wypełniający do bardzo wysokich temperatur 10 ~ 600 ℃
60 Długość kapilary
0 Bez kapilary, do montażu bezpośredniego
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
7 7 m
8 8 m
9 9 m
10 10 m
11 11 m
12 12 m
… …
70 Funkcja części kapilarnej
N Żadne
P Kapilara z warstwą ochronną z PCV
80 Kształt czoła membrany zwilżanego kołnierza procesowego
N Żadne
1 FEP (fluorowany etylen-propylen) powlekany 316L (temp. ≤ 180 ℃)
2 PFA (perfluoroalkoksy) pokryty 316L (temp. ≤ 260 ℃)
3 Membrana PTFE naklejona na membranę (tylko typ płaski)
4 FEP pokryty 316L (temp. ≤ 180 ℃) (tylko typ wkładany)
5 PFA pokryty 316L (temp. ≤ 260 ℃) (tylko typ wkładany)
6 Obróbka odporna na próżnię

2 opcje zespołu uszczelnienia zdalnego ciśnieniowego/ciśnienia absolutnego z membraną wewnętrzną [6]
10 Zespół zdalnego uszczelnienia z membraną wewnętrzną
RN- Montaż bezpośredni, bez kapilary
RS- Z kapilarą
20 Połączenie procesowe Średnica nominalna Typ twarzy pieczęci Materiał membrany/uszczelnienia
U DN25 DIN2501 Typ D DN2526 Stal nierdzewna 316L Stal nierdzewna 316L
V DN25 DIN2501 Typ D DN2526 Hastelloy C Hastelloy C
W DN25 DIN2501 Typ D DN2526 Tantal Tantal
X DN1" ANSI B 16,5 Typ RF ANSI B 16,5 Stal nierdzewna 316L Stal nierdzewna 316L
Y DN1" ANSI B 16,5 Typ RF ANSI B 16,5 Hastelloy C Hastelloy C
Z DN1" ANSI B 16,5 Typ RF ANSI B 16,5 Tantal Tantal
30 Ciśnienie znamionowe Standardowy kołnierz Stal nierdzewna 316L
1 PN 1MPa / 4MPa DIN2501
2 PN 6,3 MPa / 10 MPa DIN2501
3 PN 16 MPa DIN2501
4 PN 25MPa DIN2501
5 150 psi ANSI B 16.5
6 300 psi ANSI B 16.5
7 600 psi ANSI B 16.5
8 1500 psi ANSI B 16.5
40 Napełnij płynem Zakres temperatur
S Olej silikonowy -30 ~ 200 ℃
H Wysokotemperaturowy olej silikonowy -10 ~ 350 ℃
V Olej roślinny 0 ~ 250 ℃
F Fluorowany olej -30 ~ 260 ℃
50 Opis
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
… …
60 Opis
N Żadne
P Kapilara z warstwą ochronną z PCV
70 Opis
N Żadne
3 Membrana wklejona z membraną PTFE (temperatura ≤200℃)
6 Obróbka odporna na próżnię
80 Kod Opis
1 PTFE (politetrafluoroetylen)
2 Stal nierdzewna 316
3 Hastelloy C
4 Tantal

Uwaga 6: Wybierając uszczelnienia zdalnej skrzyni biegów ciśnienia/próżni do urządzeń z membranami wewnętrznymi, należy najpierw dokonać wyboru przetwornika manometru/próżni XG3051T i wybrać opcję R z wiersza 40 w tabeli opcji XG3051T.

3 Przykręcany manometr/ciśnienie bezwzględne Wybór zespołu zdalnego uszczelnienia [10]
10 Przykręcany zespół manometru/ciśnienia bezwzględnego ze zdalnym uszczelnieniem
RTW- Z kapilarą
20 Opis
U Stal nierdzewna 316L
V Hastelloy C
W Tantal
30 Otwór do płukania/odpowietrzania
1 Żadne
0 Z dziurą
40 Napełnij płynem Zakres temperatur
S Olej silikonowy -30 ~ 200 ℃
H Wysokotemperaturowy olej silikonowy -10 ~ 350 ℃
U Ultrawysokotemperaturowy olej silikonowy -10 ~ 400 ℃
V Olej roślinny 0 ~ 250 ℃
F Fluorowany olej -30 ~ 260 ℃
L Płyn wypełniający do bardzo niskich temperatur -100 ~ 100 ℃
Z Płyn wypełniający do bardzo wysokich temperatur 10 ~ 600 ℃
50 Opis
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
50 8 8 m
… …
Funkcja części kapilarnej
60 N Żadne
P Kapilara z warstwą ochronną z PCV
70 Forma czołowa membrany z kołnierzem zwilżanym
N Żadne
P Obróbka odporna na próżnię

Uwaga 10: Wybierając gwintowane urządzenie uszczelniające kołnierz zdalnego sterowania, najpierw dokonaj wyboru sekcji korpusu przetwornika ciśnienia względnego/ciśnienia absolutnego XG3051T, a następnie wybierz opcję R dla zdalnej przekładni w wierszu 40 tabeli opcji XG3051T.

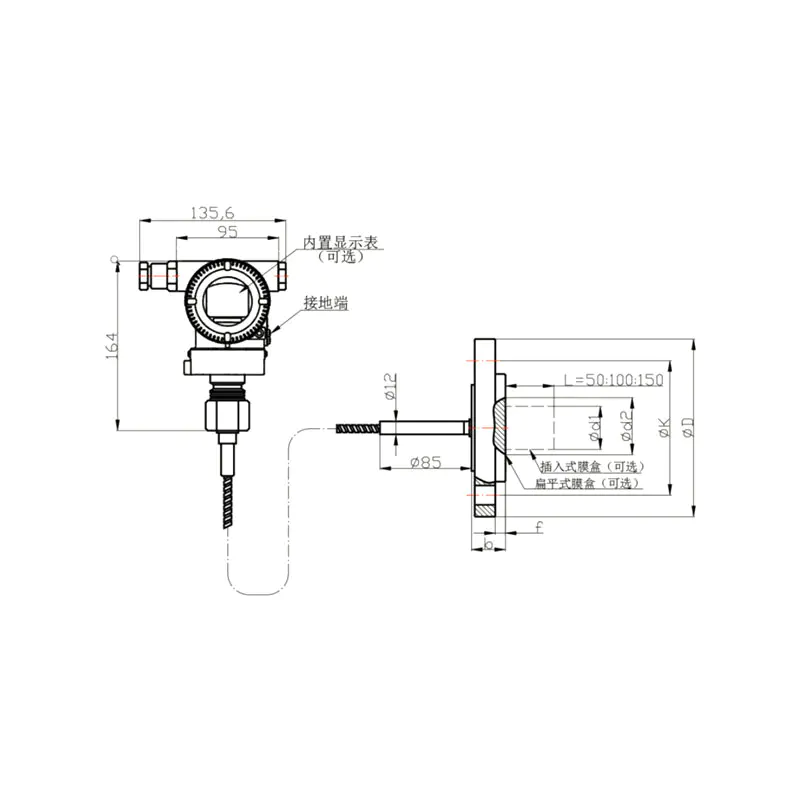

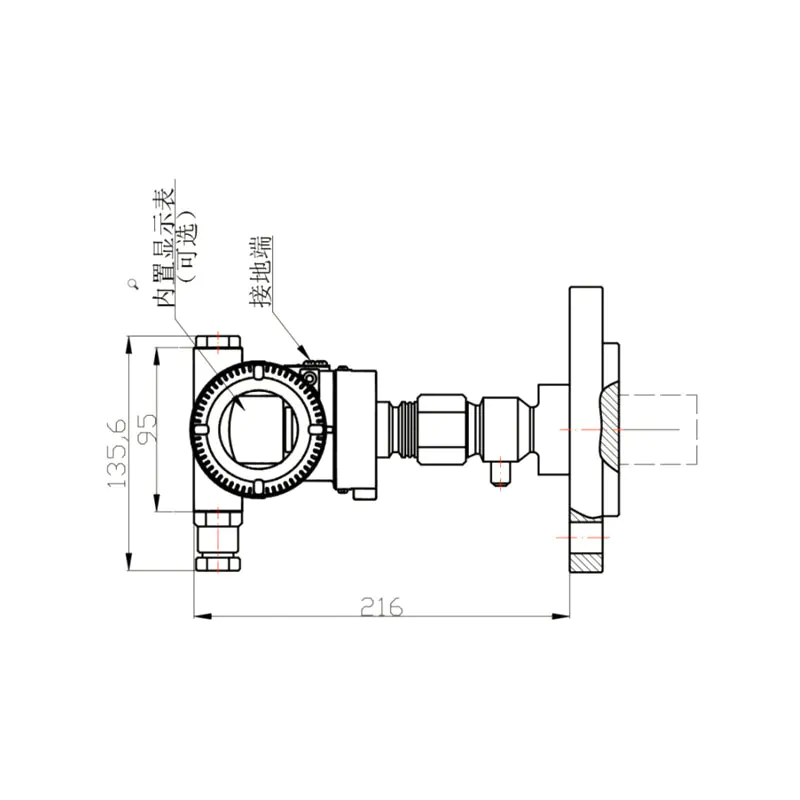

Rysunek 1. Schemat zdalnego urządzenia plombującego typu podstawowego (typ RS) Rysunek 2. Schemat bezpośredniego montażu zdalnego urządzenia uszczelniającego typu podstawowego (typ RN)
100051-KqgD 100042-3GnN
Średnica nominalna Ciśnienie znamionowe ΦD ΦK Φd1 (wstawiony) Φd2 (płaskie) Φd3 t b Śruby (ilość) Śruby (gwint)
DN50 (powierzchnia uszczelnienia DIN 2526-E, kołnierz DIN 2501) PN1,6/4 MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6,4 MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10 MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
DN80 (powierzchnia uszczelnienia DIN 2526-E, kołnierz DIN 2501) PN1,6/4 MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6,4 MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10 MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN2" (ANSI B16.5 RF) 150 psi 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300 psi 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600 psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN3" (ANSI B16.5 RF) 150 psi 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300 psi 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600 psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN4" (ANSI B16.5 RF) 150 psi 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300 psi 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

Uwaga: Użytkownicy mogą opcjonalnie zainstalować śruby i nakrętki.

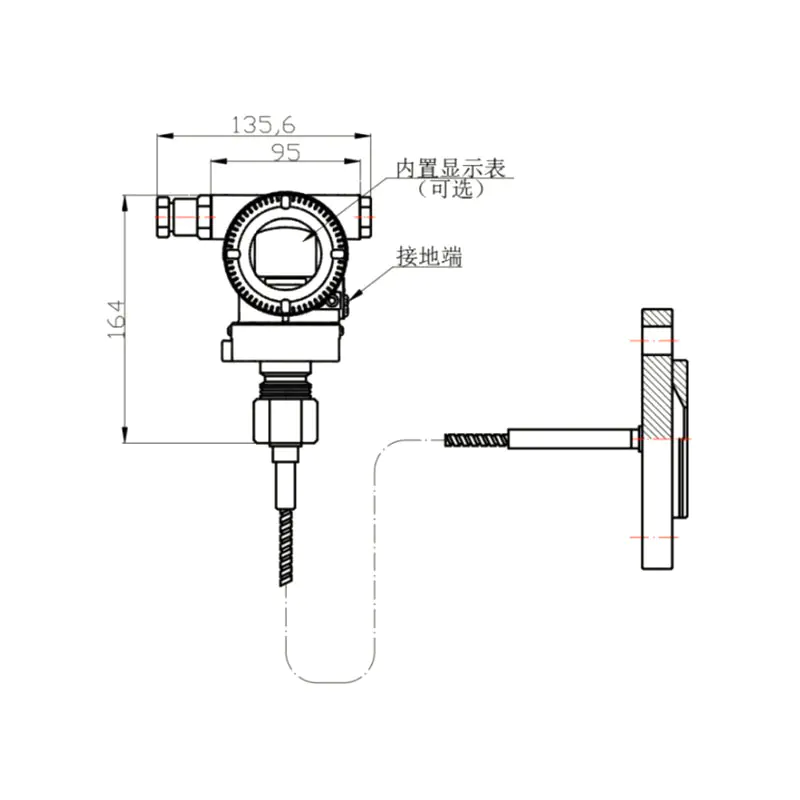

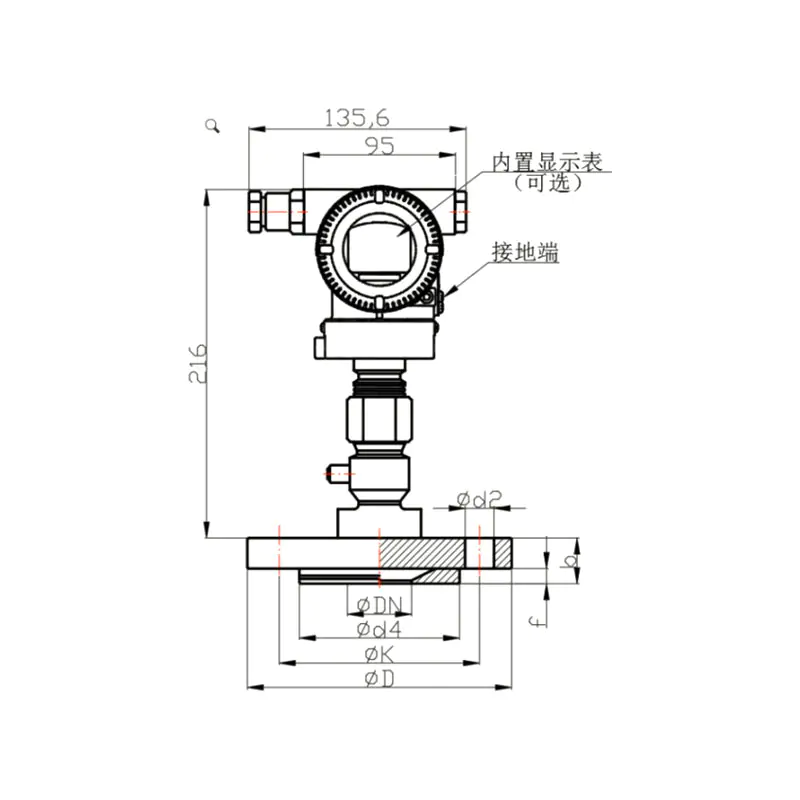

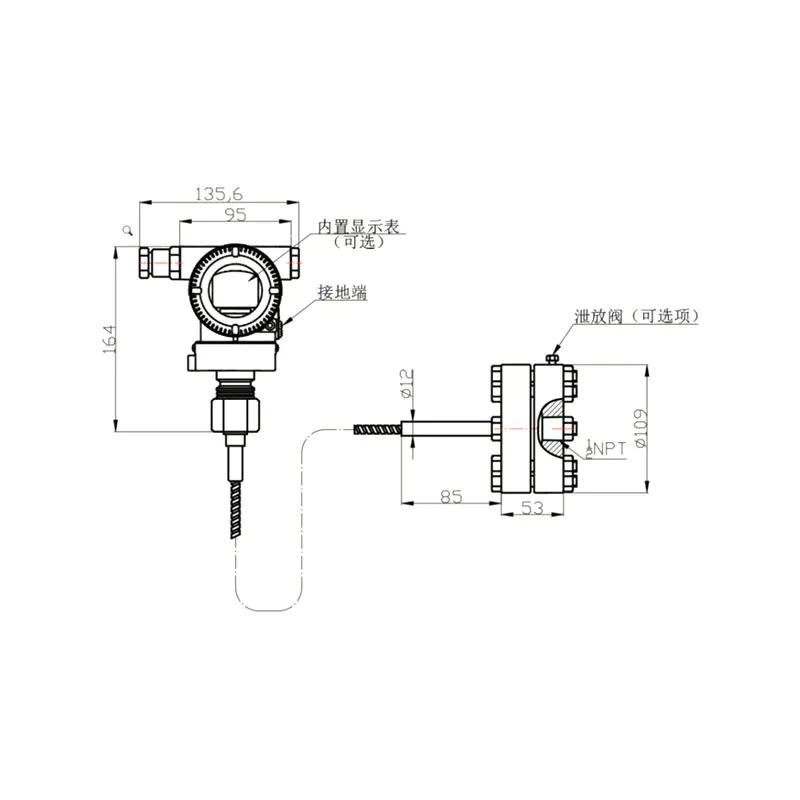

Rysunek 3: Zdalne urządzenie uszczelniające z membraną wewnętrzną (typ amerykański) Rysunek 4: Schemat bezpośredniego montażu zdalnego urządzenia uszczelniającego z membraną wewnętrzną (typ UN) Rysunek 5: Schemat instalacji gwintowanej typu zdalnego sterowania (typ RTW)
100033 100015 100024
Tabela 6 Wymiary konstrukcyjne zespołu uszczelnienia zewnętrznego z membraną wewnętrzną dla przyłącza DIN 2501
DN PN Wymiary, mm Waga (kg)
D K d4 b f H d2 G2
25 1MPa/4MPa 115 85 68 22 2 – 14 – 1.5
25 6,3 MPa / 10 MPa 140 100 68 24 2 52 – 4×M16 3.2
16MPa 140 100 68 24 2 52 – 4×M16 3.6
25MPa 150 105 68 28 2 96 – 4×M20 4
Tabela 7 Wymiary konstrukcyjne zespołu uszczelnienia zdalnego z membraną wewnętrzną dla przyłącza ANSI B 16.5
DN psi Wymiary, mm G₂ UNC Waga (kg)
D K d2 d4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8" 3.6
1500 150 101.5 – 51 36 7 64 4×7/8" 4

Powiązany produkt

Xinguo Group Co., Ltd.
O NAS Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. to zaawansowane technologicznie przedsiębiorstwo posiadające spółki zależne, w tym Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. i Anhui Xinguo Precious Metals Co., Ltd. Założona w 1997 r. Grupa ma siedzibę w mieście Tianchang w prowincji Anhui – cywilizowanym mieście narodowym. Posiada kapitał zakładowy w wysokości 118 milionów RMB, zajmuje powierzchnię ponad 150 mu i powierzchnię zabudowy 60 000 metrów kwadratowych. Firma zatrudnia obecnie ponad 300 pracowników, spośród których ponad 50 to personel fachowo-techniczny, w tym starsi inżynierowie, inżynierowie i asystenci inżynierów.
The Group is a China Custom XG3051T Zdalny przetwornik różnicy ciśnień/ciśnienia absolutnego Manufacturers and XG3051T Zdalny przetwornik różnicy ciśnień/ciśnienia absolutnego Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. zajmuje się produkcją pełnej gamy precyzyjnych materiałów stopowych i jest członkiem rady Oddziału Materiałów Instrumentalnych Chińskiego Towarzystwa Instrumentów i Kontroli. Jej flagowymi produktami są druty stopowe do termopar (typy K, N, E, J, T), druty stopowe do kompensacji termopar (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), wysokooporowe stopy grzewcze, precyzyjne stopy oporowe, stopy żaroodporne, druty z czystego niklu, stopy manganowo-miedziane i stopy Monel. Produkty te są szeroko stosowane w lotnictwie, przemyśle naftowym, inżynierii chemicznej, produkcji maszyn, energetyce i przemyśle energetycznym.
ZOBACZ WIĘCEJ
  • 0rok

    Założona w

  • 0+mu

    Zajmują obszar

  • 0+

    Doświadczeni pracownicy

  • 0㎡

    Powierzchnia zabudowy

Certyfikaty
NOWOŚCI Zapewnij Ci
Najnowsze wiadomości z przedsiębiorstw i branży
ZOBACZ WIĘCEJ
