XG3051T Przetwornik różnicy ciśnień/ciśnienia absolutnego Manufacturers
Dom / Produkt / Przyrządy ciśnieniowe / Przetwornik ciśnienia / XG3051T Przetwornik różnicy ciśnień/ciśnienia absolutnego
  • XG3051T Przetwornik różnicy ciśnień/ciśnienia absolutnego
  • XG3051T Przetwornik różnicy ciśnień/ciśnienia absolutnego

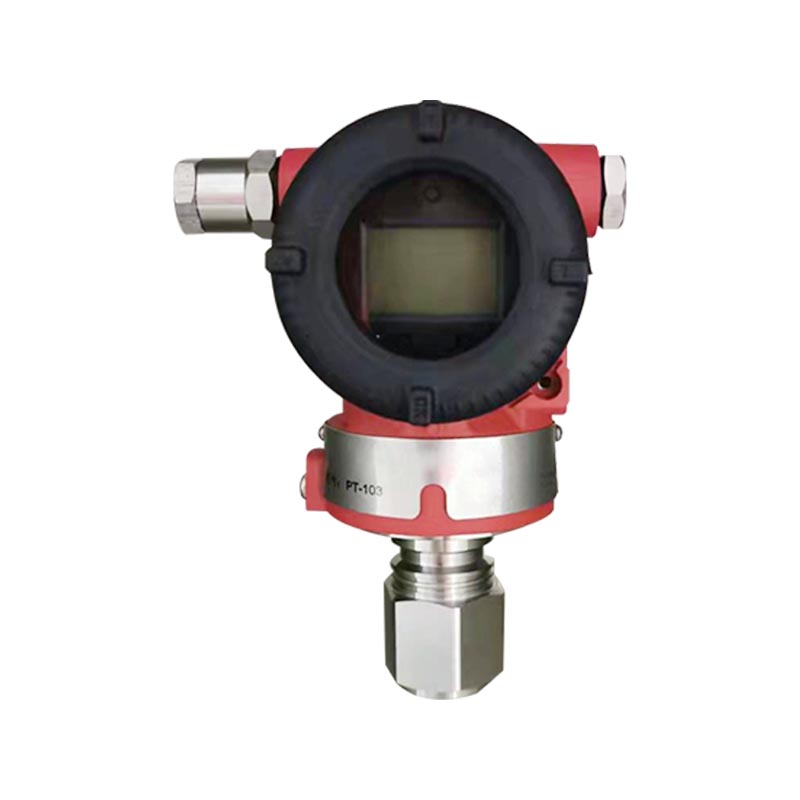

XG3051T Przetwornik różnicy ciśnień/ciśnienia absolutnego

Wprowadzenie produktu:
XG3051T to inteligentny, bezpośrednio podłączony przetwornik ciśnienia serii 3051T, dostępny w dwóch typach: ciśnienie manometryczne i ciśnienie bezwzględne; Zastosowanie czujnika pojemnościowego, membrana 316L, wyjście 4-20mA HART, zasilanie 24VDC, dokładność 0,075-0,15% FS, opcjonalny wyświetlacz LCD, obsługa kalibracji lokalnej/ręcznej, obudowa przeciwwybuchowa, ochrona IP65, szeroki zakres zasięgu, odporność na uderzenia, dobra stabilność długoterminowa, instalowany bezpośrednio w rurociągach procesowych, nie ma potrzeby stosowania akcesoriów ciśnieniowych.

Główne zastosowania:
Mierzyć ciśnienie gazów, cieczy i par; Stosowany w petrochemii, chemii, energetyce, hutnictwie, uzdatnianiu wody oraz sieciach rurociągów naftowych i gazowych; typ ciśnienia bezwzględnego jest odpowiedni dla warunków próżni, podciśnienia, destylacji i destylacji; manometr służy do monitorowania ciśnienia w zwykłych rurociągach i obszarach zbiorników i jest podłączony do systemów sterowania DCS/PLC.

Skontaktuj się z nami
PRZEDV：XG3051T Zdalny przetwornik różnicy ciśnień/ciśnienia absolutnegoDALEJ：Brak następnego artykułu
Często zadawane pytania Specyfikacje wydajności Specyfikacje funkcjonalne Instalacja Instrukcje podłączenia procesowego Specyfikacje fizyczne
P1: Jak rozróżnić modele ciśnienia względnego i ciśnienia bezwzględnego XG3051T i czy można ich używać zamiennie?
Odp.: Ciśnienie manometryczne opiera się na lokalnym ciśnieniu atmosferycznym, a ciśnienie absolutne opiera się na próżni absolutnej. Mieszki sprzętowe są różne i nie można ich bezpośrednio zamieniać; typ ciśnienia bezwzględnego jest preferowany w warunkach pracy w próżni, podczas gdy typ ciśnienia względnego jest preferowany w przypadku zwykłego ciśnienia w rurociągu.

P2: Sygnał wyjściowy wynosi 4–20 mA. Czy obsługuje protokół HART?
Odp.: XG3051T jest standardowo wyposażony w protokół HART 4–20 mA, który można ręcznie dostosować pod kątem parametrów. Można też wybrać lokalną głowicę LCD do lokalnego wyświetlania wartości ciśnienia.

P3: Czy medium może bezpośrednio stykać się z membraną przetwornika i z jakim materiałem się styka?
Odp.: Medium o strukturze bezpośredniego połączenia styka się bezpośrednio z membraną, a standardowa membrana jest wykonana ze stali nierdzewnej 316L; Media silnie korozyjne wymagają wcześniejszego potwierdzenia warunków pracy i doboru specjalnych materiałów membranowych.

P4: Jakie są najczęstsze przyczyny awarii wyjścia przetwornika i skoków numerycznych?
Odp.: Najpierw sprawdź, czy zasilanie 24 V jest normalne i czy nie ma luźnych połączeń w okablowaniu; Po drugie, zbadaj wpływ i blokowanie mediów procesowych; Zresetuj i skalibruj ponownie za pomocą sterownika HART i sprawdź ustawienie zakresu pod kątem jakichkolwiek nieprawidłowości.

P5: Do jakich środowisk na miejscu i poziomów przeciwwybuchowych nadaje się XG3051T?
Odp.: poziom ochrony IP65, obsługuje wybór przeciwwybuchowy; Nadaje się do zastosowań petrochemicznych, chemicznych, uzdatniania wody, energetyki i innych zastosowań na miejscu; Unikaj wysokich temperatur przekraczających zakres i środowisk o silnych wibracjach, a średnia temperatura nie powinna przekraczać zakresu specyfikacji produktu.

Dokładność odniesienia dla zakresu regulacji
(W tym liniowość liczona od zera, histereza i powtarzalność)±0,075%Jeśli TD＞10 (TD = zakres maksymalny / zakres skorygowany), to:±(0,0075 × TD)%

Wpływ temperatury otoczenia
Kod zakresu Całkowity efekt przy -20 ℃ ~ 65 ℃
B/L ±(0,30×TD 0,20)%×Rozpiętość
Inni ±(0,20×TD 0,10)%×Rozpiętość
Kod zakresu Całkowity efekt przy -40 ℃ ~ -20 ℃ i 65 ℃ ~ 85 ℃
B/L ±(0,30×TD 0,20)%×Rozpiętość
Inni ±(0,20×TD 0,10)%×Rozpiętość

Efekt przekroczenia zakresu
±0,075% x rozpiętość

Długoterminowa stabilność

Kod zakresu Efekt (dryf)
B/L ±0,2%×Rozpiętość / 1 rok
Inni ±0,1%×Span / 1 rok


Efekt zasilania
±0,001%/10 V (12 ~ 42 V DC), nieistotne

Zasięg i zakres pomiarowy (ciśnienie względne XG3051T)
Kod zakresu Wpisz kPa pasek
B Zasięg 0,6 ~ 6 6~60 mpaseków
Rozpiętość -6~6 -60 ~ 60 mbarów
C Zasięg 2 ~ 40 0,02 ~ 0,4
Rozpiętość -40 ~ 40 -0,4 ~ 0,4
D Zasięg 2,5 ~ 250 0,025 ~ 2,5
Rozpiętość -100 ~ 250 -1 ~ 2,5
F Zasięg 30 ~ 3000 0,3 ~ 30
Rozpiętość -100 ~ 3000 -1 ~ 30
G Zasięg 0,1 ~ 10 MPa 1~100
Rozpiętość -0,1 ~ 10 MPa -1 ~ 100
H Zasięg 0,21 ~ 21 MPa 2,1 ~ 210
Rozpiętość -0,1 ~ 21 MPa -1 ~ 210
I Zasięg 0,4 ~ 40 MPa 4 ~ 400
Rozpiętość -0,1 ~ 40 MPa -1 ~ 400
J Zasięg 0,6 ~ 60 MPa 6 ~ 600
Rozpiętość -0,1 ~ 60 MPa -1 ~ 600


Zasięg and Measureme Zakres nt (XG3051T – ciśnienie bezwzględne)

Kod zakresu Wpisz kPa pasek
L Zasięg 2 ~ 40 0,02 ~ 0,4
Rozpiętość 0 ~ 40 0 ~ 0,4
M Zasięg 2,5 ~ 250 0,025 ~ 2,5
Rozpiętość 0~250 0 ~ 2,5
O Zasięg 30 ~ 3000 0,3 ~ 30
Rozpiętość 0 ~ 3000 0 ~ 30
Przedmiot Opis
Zasięg Limits Można dowolnie regulować w górnej i dolnej granicy zakresu. Zaleca się wybranie kodu zakresu o najniższym możliwym współczynniku ograniczania, aby zoptymalizować charakterystykę działania.
Ustawienie zerowe Zero i zakres można ustawić na dowolną wartość w zakresie pomiarowym podanym w tabeli pod warunkiem, że: Rozpiętość kalibrowana ≥ Rozpiętość minimalna.
Wpływ pozycji montażowej Zmiana położenia montażowego równolegle do powierzchni membrany nie spowoduje dryftu zerowego. W przypadku odchylenia położenia montażowego powyżej 90° w stosunku do powierzchni membrany: Zakres C wykazuje zerowy dryft <0,25 kPa; inne zakresy wykazują zerowy dryf <0,15 kPa. Cały dryft zera można skorygować poprzez regulację punktu zerowego. Brak efektu rozpiętości.
Wyjście 2-przewodowe, 4-20 mA prądu stałego. Opcjonalna komunikacja cyfrowa HART. Możliwość wyboru wyjścia liniowego lub pierwiastkowego.
Wyjście signal limits: Imin=3.9 mA, Imax=20.5 mA
Prąd alarmowy Alarm niski (minimum): 3,7 mA
Wysoki alarm (maksymalny): 21mA
Tryb braku alarmu (wstrzymanie): Utrzymuje prawidłową wartość prądu przed wystąpieniem błędu
Domyślny alarm fabryczny: tryb wysokiego alarmu
Czas reakcji Stała tłumienia wzmacniacza: 0,1 s; Stała czasowa czujnika: 0,1-1,6 s (w zależności od zakresu i zakresu regulacji). Dodatkowa regulowana stała czasowa: 0,1-60s.
Czas rozgrzewki ＜15 s
Temperatura otoczenia −40~85°C
−20~65°C (z wyświetlaczem LCD i pierścieniem uszczelniającym FKM)
Temperatura przechowywania/transportu −50~85°C
−40~85°C (with LCD)
Limity ciśnienia Od próżni po maksymalny zasięg.


Limit przeciążenia:

Zasięg 6 kPa 40 kPa 250 kPa 3 MPa
Kod (B) (K/L) (D/M) (F/O)
Limit przeciążenia 0,2 MPa 1 MPa 4 MPa 16 MPa
Zasięg 10 MPa 21 MPa 40 MPa 60 MPa
Kod (H) (ja) (ja) (K)
Limit przeciążenia 20 MPa 50 MPa 50 MPa 70 MPa


Kompatybilność elektromagnetyczna (EMC)
Patrz następna strona, Dodatek EMC'

Warunki zasilania i obciążenia
Napięcie zasilania wynosi 24V,R ≤ (Us-12V)/Imax k
gdzie Imax=23 mA
Maksymalne napięcie zasilania: 42VDC
Zakres obciążenia komunikacji cyfrowej: 230 ~ 600 Ω

Podłączenie elektryczne
Dławik kablowy M20×1,5; zaciski odpowiednie dla przewodów 0,5 ~ 2,5 mm².

Połączenie procesowe
Standardowe przyłącze procesowe: gwint wewnętrzny NPT 1/2. Dostępne adaptery do gwintów zewnętrznych NPT 1/2, G1/2, M20×1,5 i portu podciśnieniowego KF16.

Opis przyłącza procesowego (kod 1)
Format standardowy (kod 1)

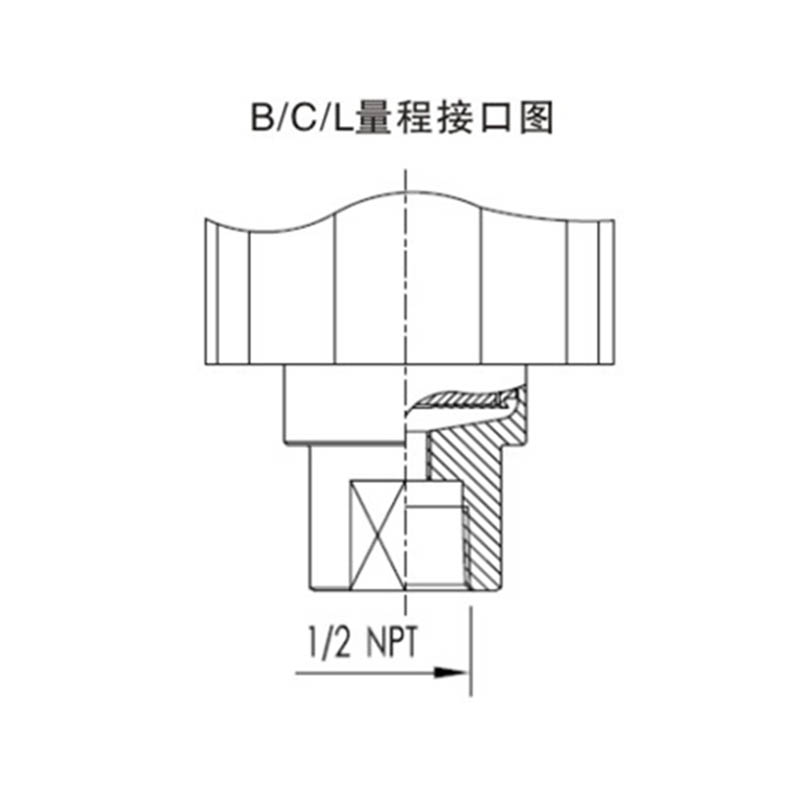

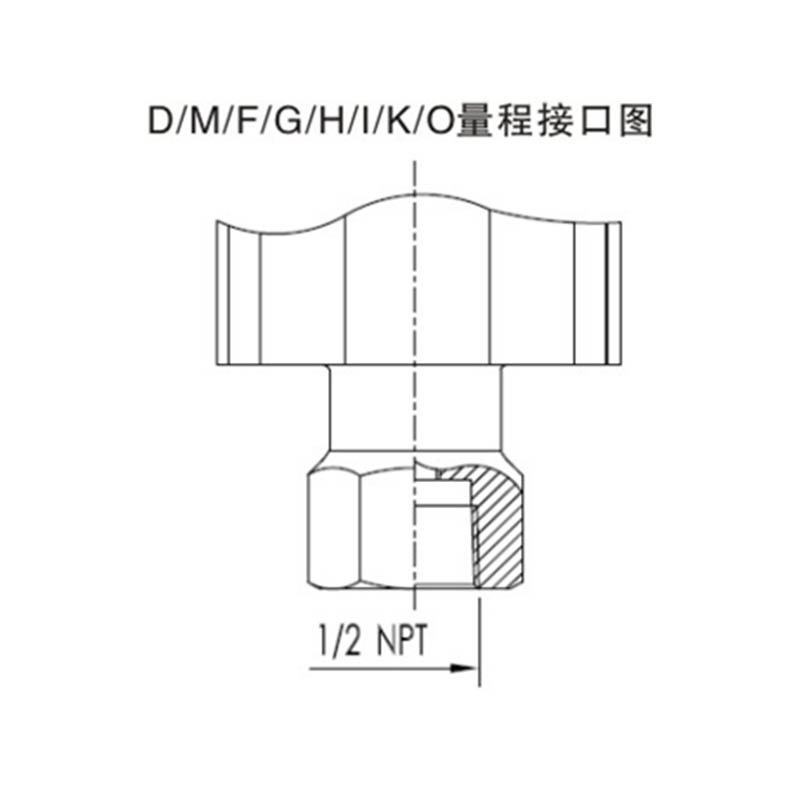

100064-Mjut 100054-1-6F2j
Formularz interfejsu pochodnego

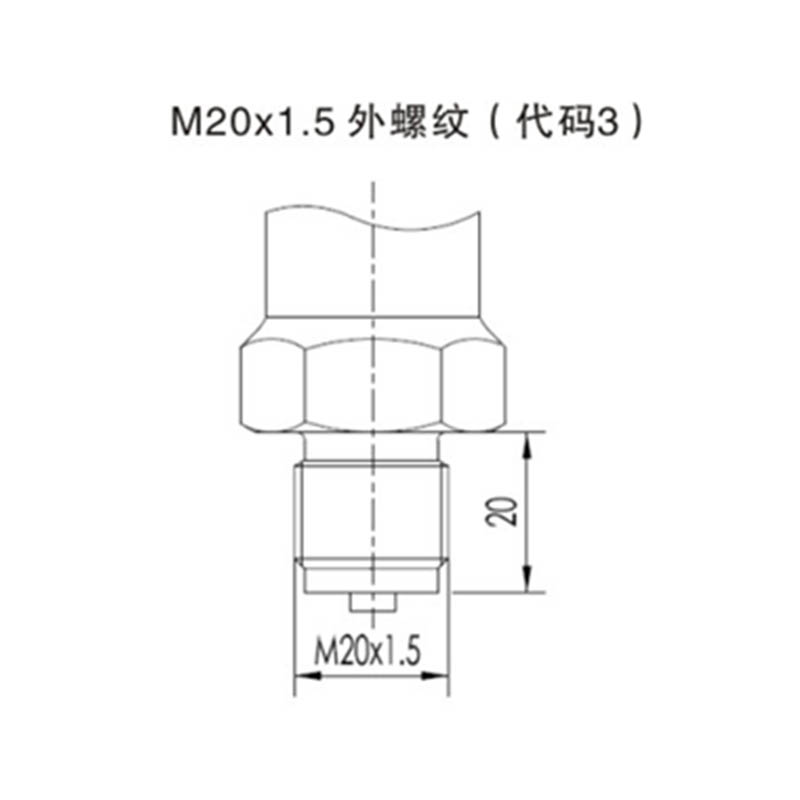

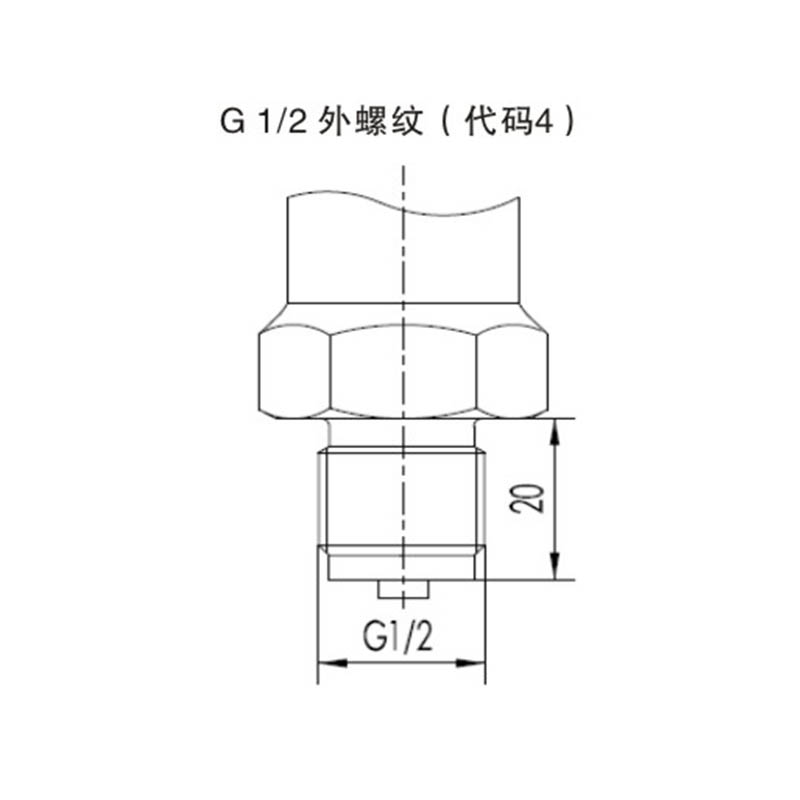

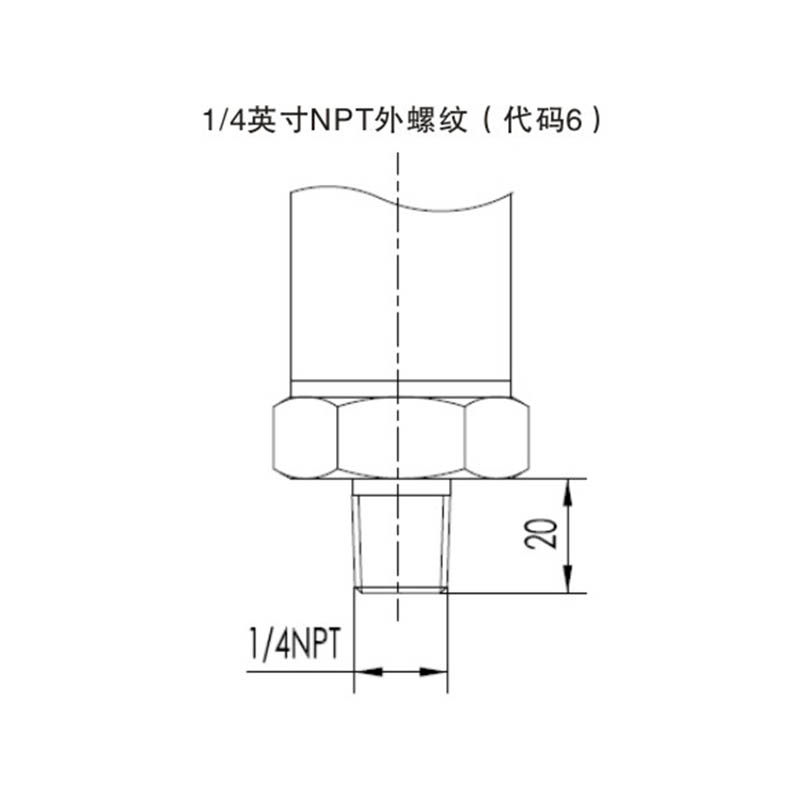

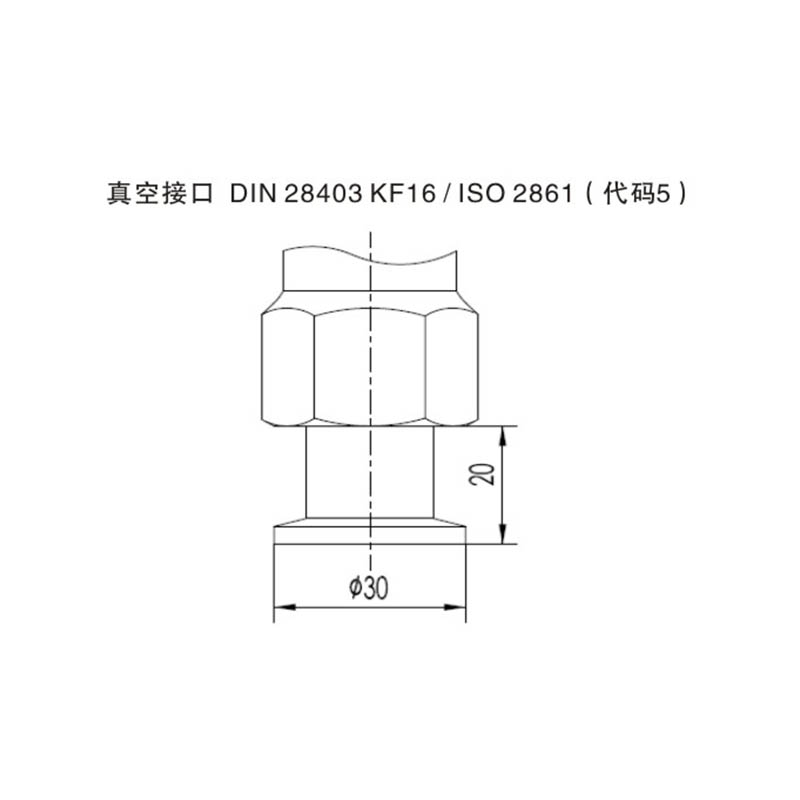

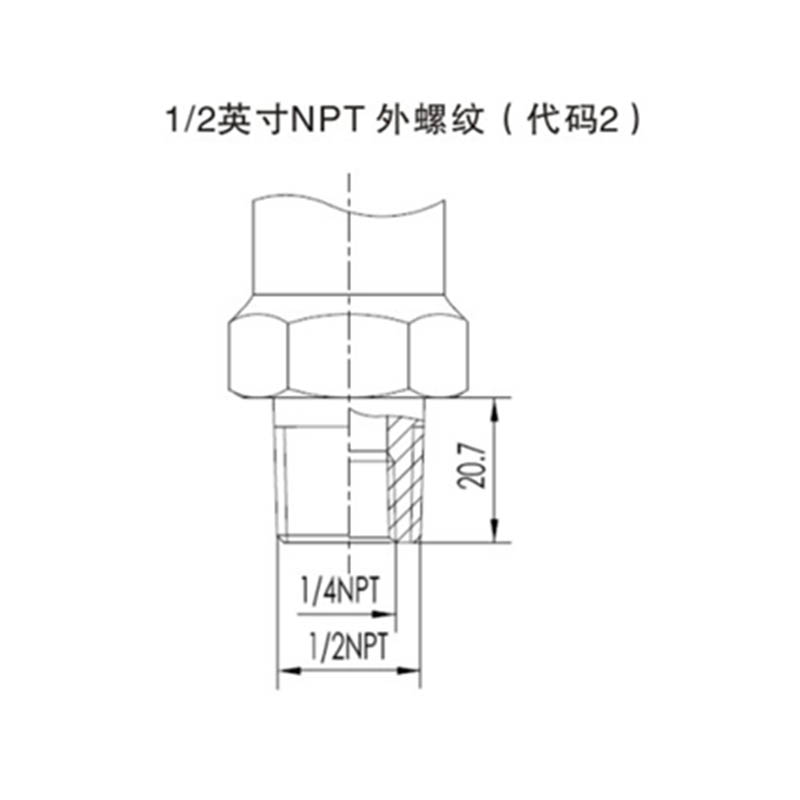

100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Tabela kodów modeli i specyfikacji

Wybór przetwornika ciśnienia 3051T
1 G Wskaźnik ciśnienia
A Ciśnienie absolutne
2 Dokładność Wyjście
U Błąd podstawowy ±0,04% 4‑20 mA z komunikacją HART
B Błąd podstawowy ±0,075% 4‑20 mA z komunikacją HART
A Błąd podstawowy ±0,05% 4‑20 mA z komunikacją HART
C Błąd podstawowy ±0,01% 4‑20 mA z komunikacją HART
N Wyjście analogowe 4-20 mA
3 Wskaźnik ciśnienia
B 0–0,6 kPa ~ 6 kPa / (0–60 ~ 600 mmH₂O) / (0–6 ~ 60 mbar)
C 0-2kPa ~ 40kPa / (0-200 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)
D 0–2,5 kPa ~ 250 kPa / (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500 mbar)
F 0-30kPa ~ 3MPa / (0-3 ~ 300 mH₂O) / (0-0,3 ~ 30bar)
G 0–0,1 MPa ~ 10 MPa (0–1 ~ 100 barów)
H 0–0,21 MPa ~ 21 MPa (0–2,1 ~ 210 barów)
I 0–0,4 MPa ~ 40 MPa (0–4 ~ 400 barów)
J 0–0,6 MPa ~ 60 MPa (0–6 ~ 600 barów)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Tylko ciśnienie absolutne
M 0–2,5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Tylko ciśnienie absolutne
N 0–30 kPa ~ 3 MPa (0–0,3 ~ 30 barów). Tylko ciśnienie absolutne
4 Materiał membrany/płyn wypełniający
A Stal nierdzewna 316L/olej silikonowy
B Stal nierdzewna 316L / olej fluorowany
C Hastelloy C / olej silikonowy
D Hastelloy C / olej fluorowany
5 Połączenie procesowe
1 Gwint wewnętrzny 1/2" NPT
2 Gwint zewnętrzny 1/2" NPT (z gwintem wewnętrznym 1/4" NPT)
3 Gwint zewnętrzny M20×1,5
4 Gwint zewnętrzny G1/2
5 Przyłącze próżniowe DIN 28403 KF16 / ISO 2861
6 Gwint zewnętrzny 1/4" NPT
6 Funkcja specjalna
N Żadne
P Ochrona odgromowa
O Obróbka bezolejowa (do pomiaru tlenu: wypełnienie olejem fluorowanym, pierścień uszczelniający FKM, <6 MPa, <60 °C)
7 Wspornik montażowy
N Żadne
1 Stal nierdzewna
2 Ocynkowana stal węglowa
8 Wyświetlacz
N Brak wyświetlacza
2 LCD z podświetleniem (−20°C)
3 Wyświetlacz OLED (−40°C)
9 Obróbka przeciwwybuchowa
N Wersja standardowa
A Typ iskrobezpieczny, NEPSI
D Typ ognioszczelny, NEPSI (bez ognioszczelnego dławika kablowego)
10 Dodatkowe opcje
D Ognioszczelne urządzenie do wprowadzania kabli
E Urządzenie do wprowadzania kabli o podwyższonym bezpieczeństwie
V Wersja niskonapięciowa
S Pełna obudowa ze stali nierdzewnej

Uwaga:
Uwaga 1: Kody zakresów odpowiadające interfejsowi XG3051T; kody zakresów odpowiadające wersji XG3051T na ciśnienie bezwzględne.
Uwaga 2: Przyłącze próżniowe DIN 28403 KF16 / ISO 2861 dotyczy tylko zakresów w granicach 2,5 bara.

Przedmiot Opis
Materiały Membrana: stal nierdzewna 316L, Hastelloy C
Przyłącze procesowe: stal nierdzewna 316L
Płyn wypełniający: olej silikonowy
Obudowa przetwornika: stop aluminium z powłoką z żywicy epoksydowej
Pierścień uszczelniający korpus: Kauczuk nitrylowy (NBR)
Tabliczka znamionowa: stal nierdzewna 304
Waga 1,6 kg (bez wyświetlacza LCD, wspornika montażowego i przyłącza procesowego)
Stopień ochrony obudowy IP67


Harmonogram kompatybilności elektromagnetycznej

Nie. Przedmiot testowy Podstawowy standard Warunek testowy Poziom wydajności
1 Emisja promieniowana (obudowa) GB/T 9254-2008 Tabela 5 30 MHz ~ 1000 MHz Przełęcz
2 Emisja przewodząca (port zasilania prądem stałym) GB/T 9254-2008 Tabela 1 0,15 MHz ~ 30 MHz Przełęcz
3 Odporność na ESD GB/T 17626.2-2006 4 kV (kontakt) / 8 kV (powietrze) B
4 Odporność na pole elektromagnetyczne RF GB/T 17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Odporność na pole magnetyczne o częstotliwości zasilania GB/T 17626.8-2006 30 rano A
6 Odporność na szybkie stany przejściowe / impulsy elektryczne GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Odporność na przepięcia GB/T 17626.5-2008 1 kV (międzyfazowe) / 2 kV (międzyfazowe) (1,2/50 s) B
8 Odporność na zakłócenia przewodzone wywołane polem RF GB/T 17626.6-2008 3 V (150 kHz~80 MHz) A

Uwaga:
(1) Poziom wydajności A: Podczas testów normalne działanie utrzymuje się w granicach specyfikacji technicznych.
(2) Poziom wydajności B: Podczas testowania może wystąpić tymczasowe pogorszenie lub utrata funkcji/wydajności, po czym następuje samoczynna naprawa. Rzeczywiste warunki pracy, pamięć i dane pozostają niezmienione.
