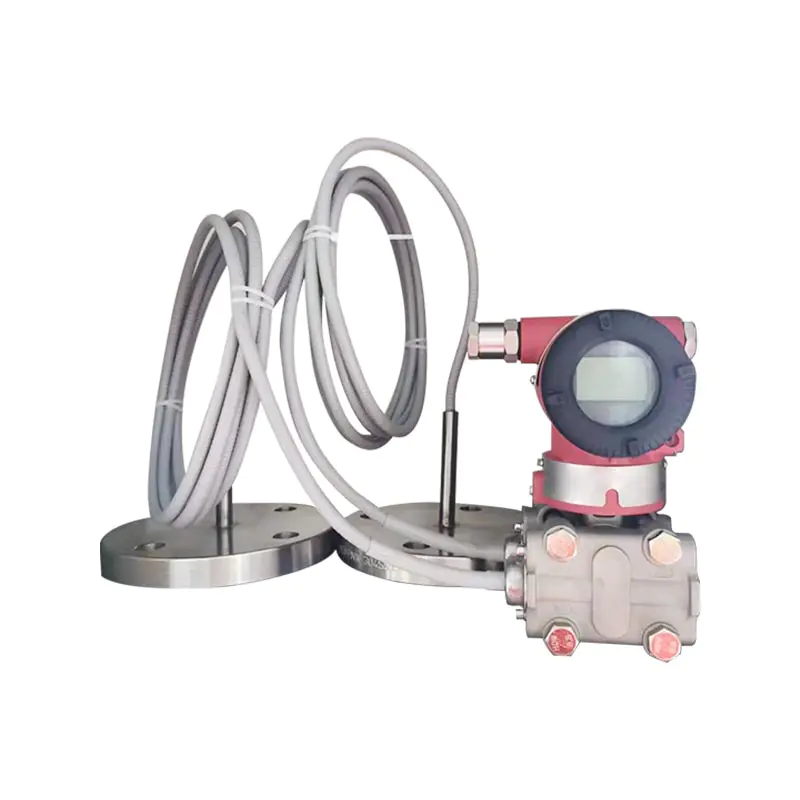

XG3051DP Zdalny przetwornik różnicy ciśnień

Wprowadzenie produktu:
Inteligentny zdalny przetwornik różnicy ciśnień XG3051DP, dwukołnierzowa struktura zdalnej transmisji kapilarnej, mierzy średnią różnicę ciśnień i może mierzyć poziom cieczy, natężenie przepływu, gęstość i różnicę ciśnień; izoluje mierzone medium od korpusu czujnika, dostosowuje się do wysokiej lepkości, łatwej krystalizacji, łatwego krzepnięcia, wysokiej temperatury, mediów silnie korozyjnych oraz zapobiega blokowaniu i korozji skrzynki membrany pomiarowej.
Dwuprzewodowe wyjście protokołu HART 4-20 mA, obsługujące konfigurację na miejscu sterownika HART i przycisków nagłówka, migrację zakresów, regulowane tłumienie, wysoką dokładność i dobrą długoterminową stabilność; Opcjonalny wyświetlacz LCD z zabezpieczeniem przeciwwybuchowym. Membrana może być wykonana z materiałów takich jak 316L, Hastelloy, tantal itp. Można ją podłączyć do systemów PLC/DCS i jest powszechnie stosowana do pomiaru poziomu cieczy i natężenia przepływu w zamkniętych zbiornikach, naczyniach reakcyjnych i urządzeniach dławiących.

Obowiązujące branże:
Przemysł petrochemiczny: kocioł reakcyjny, poziom cieczy w zbiorniku, detekcja przepływu
Przemysł węglowo-chemiczny: monitorowanie różnicy ciśnień poziomu cieczy w różnych zbiornikach i wieżach procesowych
Energia elektryczna: bojler, różnica ciśnień instalacji cieplnej, pomiar poziomu cieczy
Metalurgia: Testowanie zbiorników procesowych do wytapiania i szczelnych pojemników
Farmaceutyka: Pomiar poziomu cieczy w zamkniętych zbiornikach reakcyjnych i zbiornikach fermentacyjnych
Żywność i napoje: materiały lepkie, poziom cieczy w szczelnych zbiornikach
Uzdatnianie wody: zbiornik ścieków chemicznych, poziom cieczy w zamkniętym zbiorniku
Produkcja papieru: różnica ciśnień poziomu cieczy w zbiornikach z miazgą i medium lepkim

Skontaktuj się z nami
PRZEDV：XG3051DP Przetwornik różnicy ciśnieńDALEJ：XG3051T Zdalny przetwornik różnicy ciśnień/ciśnienia absolutnego
Często zadawane pytania Instrukcje podłączenia procesowego Wejście Wyjście Czas reakcji Ogólne Warunki Połączenia elektryczne Tabela kodów modeli i specyfikacji Wymiary

P1: Jaki jest główny cel dwukołnierzowego zdalnego przetwornika XG3051DP do pomiarów?
Odp.: używany głównie do pomiaru różnicy ciśnień; często używany do pomiaru poziomu cieczy, natężenia przepływu i gęstości medium w zamkniętych zbiornikach. Struktura izolacji kapilarnej z podwójnym kołnierzem, odpowiednia do zastosowań o wysokiej lepkości, łatwej krystalizacji, silnej korozji i mediów o wysokiej temperaturze, aby uniknąć zablokowania medium i korozji korpusu czujnika, wyjście 4-20 mA HART i interfejs z systemem DCS/PLC.
P2: Jakie są przyczyny niedokładnego punktu zerowego i dryftu numerycznego po instalacji z podwójnym kołnierzem?
Odp.: Dryft może być spowodowany zmianami temperatury otoczenia, kompresją kapilar, skalowaniem i krystalizacją membrany oraz nieprawidłowymi ustawieniami parametrów migracji. Po instalacji należy przeprowadzić migrację punktu zerowego na miejscu; Unikaj ściskania i zginania naczyń włosowatych o małym promieniu; W przypadku znacznych zmian temperatury pracy należy odpowiednio zwiększyć tłumienie instrumentu.
P3: Jak wybrać materiał membrany kołnierzowej?
Odp.: Stal nierdzewna 316L jest wybierana do normalnych warunków pracy; Media korozyjne można wybrać spośród stopu Hastelloy i folii tantalowej. Składając zamówienie, należy podać nazwę medium, temperaturę i ciśnienie, aby ułatwić dopasowanie płynu do napełniania membran i kapilar.
P4: Jakie są tabu dotyczące instalowania rurek kapilarnych?
Odp.: Cięcie lub mocne zginanie rurek kapilarnych jest niedozwolone; minimalny promień gięcia wynosi > 50 mm i nie można ich ściskać ani uderzać. Wewnątrz rurki kapilarnej znajduje się płyn uszczelniający. Jeśli urządzenie ulegnie uszkodzeniu i zacznie przeciekać, bezpośrednio ulegnie awarii i nie będzie można go naprawić na miejscu.

Instrukcje podłączenia procesu dla spedycji jednostronnej bez kołnierzy spedycyjnych

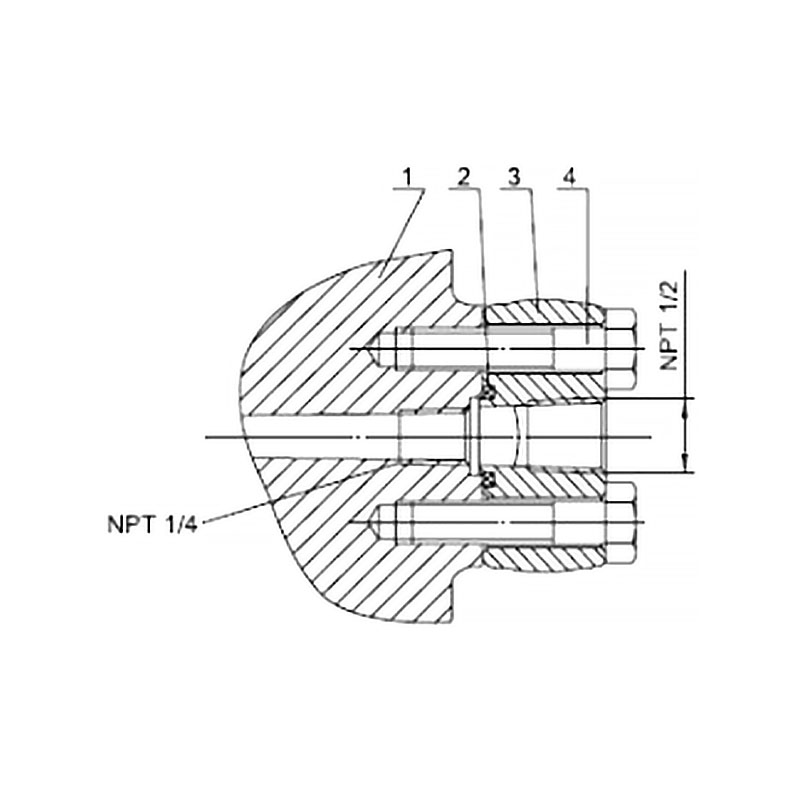

Kołnierz eliptyczny ze stali nierdzewnej 1/2 NPT (kod 1) 100016 1. Kołnierz komory ciśnieniowej
2. Uszczelka typu O-ring
3. Połączenie kołnierza eliptycznego NPT 1/2
4. Śruba

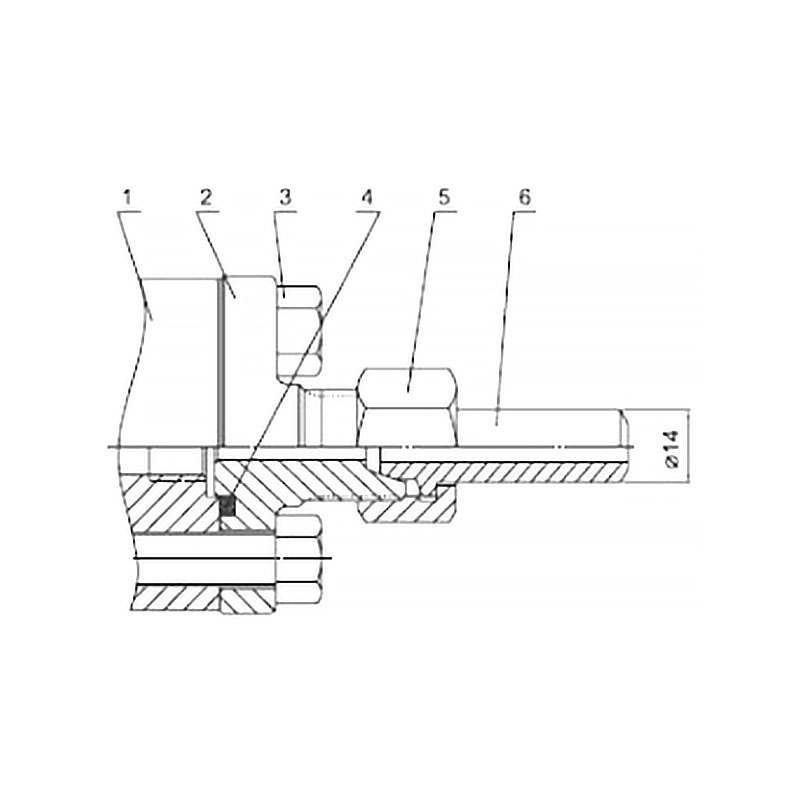

Trójnik M20x1,5 ze stali nierdzewnej (kod 2) 100007 1. Kołnierz komory ciśnieniowej
2. Złącze z gwintem zewnętrznym M20×1,5 w kształcie litery T
3. Śruba
4. O-ring
5. Nakrętka M20×1,5
6. Rura doprowadzająca ciśnienie

Parametry pomiaru: różnica ciśnień, poziom cieczy

Zakres pomiarowy
Dolny limit Od -100% URL (płynna regulacja)
Górna granica Do 100% adresu URL (płynna regulacja)
Tabela 1 — Zależność między kodem zakresu a zasięgiem
Kod zakresu Minimalny zasięg Maksymalny zasięg Ciśnienie znamionowe (maks.)
B 1 kPa 6 kPa Ciśnienie znamionowe odległego kołnierza
C 4 kPa 40 kPa Ciśnienie znamionowe odległego kołnierza
D 25 kPa 250 kPa Ciśnienie znamionowe odległego kołnierza
E 200 kPa 2 MPa Ciśnienie znamionowe odległego kołnierza
Tabela 2 Odległy kołnierz uszczelniający a zakres minimalny
Typ kołnierza poziomego Średnica nominalna Minimalny zasięg
Pojedyncza zdalna uszczelka Podwójne zdalne uszczelnienie
Typ płaski DN 50 / 2" 10 kPa 10 kPa
Typ płaski DN 80 / 3" 6 kPa 1 kPa
Typ płaski DN 4" 6 kPa 1 kPa
Wstawiony typ DN 50 / 2" 16 kPa 16 kPa
Wstawiony typ DN 80 / 2" 6 kPa 1 kPa
Wstawiony typ DN 4" 6 kPa 1 kPa

Minimalny zasięg pilota powinien być większą wartością pomiędzy minimalnymi zakresami podanymi w Tabeli 1 i Tabeli 2.
Zakres regulacji nie może być mniejszy niż zakres minimalny. Maksymalny zasięg zdalnego przetwornika powinien być mniejszą wartością pomiędzy maksymalnym zasięgiem korpusu przetwornika a ciśnieniem znamionowym kołnierza poziomu.

Sygnał wyjściowy
2-przewodowe, wyjście 4–20 mA DC HART, komunikacja cyfrowa; protokół HART jest nakładany na sygnał 4–20 mA DC.
Granice sygnału wyjściowego: Imin = 3,9 mA, Imax = 20,5 mA

Prąd alarmowy (tryb konfigurowalny)
Tryb niskiego alarmu (minimalny) 3,7 mA
Tryb wysokiego alarmu (maksymalny) 21 mA
Brak trybu alarmu (przytrzymaj) Utrzymuje prawidłową wartość prądu przed wystąpieniem błędu
Standardowe ustawienie prądu alarmowego Tryb wysokiego alarmu


Stała tłumienia elementu wzmacniacza wynosi 0,1 s; stała czasowa czujnika i kołnierza zdalnego uszczelnienia mieści się w zakresie od 0,2 ~ 6 s, w zależności od zakresu czujnika, współczynnika zakresu, długości kapilary i lepkości płynu wypełniającego.
Dodatkowa regulowana stała czasowa mieści się w zakresie 0,1 ~ 60 s.

Korpus nadajnika można zamocować w dowolnej pozycji. Optymalnym warunkiem montażu jest utrzymanie pionowego wału kołnierza procesowego. Odchylenie położenia spowoduje możliwe do skorygowania przesunięcie zera. Obudowę elektroniki można obracać aż do 360°, a śruba ustalająca pozwala na jej zabezpieczenie w dowolnym położeniu kątowym.
Odległy kołnierz uszczelniający łączy się z kołnierzem współpracującym zgodnym z normami ANSI/DIN. Kołnierz współpracujący powinien być wyposażony w miękką uszczelkę oraz śruby i nakrętki montażowe (śruby i nakrętki są opcjonalne dla użytkownika).
W przypadku przetworników z podwójnym uszczelnieniem zdalnym zespoły kapilar i kołnierze z uszczelnieniem zdalnym należy instalować w miarę możliwości w środowisku o tej samej temperaturze otoczenia.
Minimalny promień gięcia kapilary wynosi 75 mm. Zwijanie jest surowo zabronione!

Warunki środowiskowe

Temperatura otoczenia
Minimalne Zależy od płynu wypełniającego
Maksymalnie 85 ℃
Z wyświetlaczem LCD i uszczelką FKM -20 ~ 65 ℃
Temperatura przechowywania/transportu
Minimalne Zależy od płynu wypełniającego
Maksymalnie 85 ℃
Wilgotność względna 0 ~ 100%
Odporność na wstrząsy
Przyspieszenie 50 gr
Czas trwania 11 ms
Odporność na wibracje 2 g do 500 Hz
Kompatybilność elektromagnetyczna (EMC) Patrz Tabela 4 „Załącznik EMC” na następnej stronie

Limit temperatury medium procesowego
Średnia temperatura: -30 ~ 400°C

Tabela 3 Zależność płynu wypełniającego, temperatury roboczej i minimalnego ciśnienia roboczego
Napełnij płynem Olej silikonowy (S) Wysokotemperaturowy olej silikonowy (H) Olej silikonowy odporny na bardzo wysokie temperatury (U) Olej roślinny (V)
Gęstość @25 ℃ 960 kg/m3 980 kg/m3 1020 kg/m3 937 kg/m3
Zakres temperatury roboczej -30 ~ 200 ℃ -10 ~ 350 ℃ -10 ~ 400 ℃ 0 ~ 250 ℃
Temperatura Zakres ciśnienia roboczego (absolutnie kPa)
20℃ >10 >10 >10 >25
100 ℃ >25 >25 >25 >50
150 ℃ >50 >50 >50 >75
200 ℃ >75 >75 >75 >100
250 ℃ >100 >100 >100
350 ℃ >100 >100
400 ℃ >100

Uwaga: Szczególną uwagę należy zwrócić na wartości przekraczające powyższy zakres temperatur i ciśnień; można je spełnić
specjalny projekt.

Przedmiot Opis
Limit ciśnienia korpusu przetwornika Od ciśnienia absolutnego 3,5 kPa do ciśnienia znamionowego. Ciśnienie zabezpieczające może być 1,5 razy większe od ciśnienia znamionowego, przyłożonego jednocześnie po obu stronach przetwornika.
Ciśnienie znamionowe zewnętrznego kołnierza Norma ANSI: 150 psi ~ 600 psi
Norma DIN: PN 1,6 MPa ~ PN 10 MPa
Jednokierunkowy limit przeciążenia Strona niskiego ciśnienia to ciśnienie znamionowe korpusu przetwornika; strona wysokiego ciśnienia to ciśnienie znamionowe odległego kołnierza. Może wystąpić możliwy do skorygowania dryft zera.
Waga Pilot jednostronny:
DN 50/2": ok. 7 ~ 10 kg
DN 80/3": ok. 8 ~ 11 kg
DN 4": ok. 9 ~ 12 kg
Dwustronny pilot:
DN 50/2": ok. 10 ~ 16,5 kg
DN 80/3": ok. 12 ~ 18 kg
DN 4": ok. 14 ~ 21 kg
Wydajność przeciwwybuchowa Certyfikat ognioodporności NEPSI: Ex dⅡC T6
Certyfikat iskrobezpieczeństwa NEPSI: Ex iaⅡC T4
Dopuszczalna temperatura pracy -40 ℃ ~ 65 ℃

Warunki zasilania i obciążenia
Napięcie zasilania wynosi 24V
R≤(Us-12V) /Imax kQ 2
gdzie Imax=23 mA
Maksymalne napięcie zasilania: 42VDC
Minimalne napięcie zasilania: 12VDC,15VDC (podświetlany wyświetlacz LCD)
Zakres obciążenia komunikacji cyfrowej: 250 ~ 600Q

Przedmiot Opis
Materiał
Kapsuła pomiarowa Stal nierdzewna 316L
Membrana Stal nierdzewna 316L, Hastelloy C, Tantalum
Kołnierz procesowy Stal nierdzewna 304
Napełnij płynem Olej silikonowy, olej silikonowy do wysokich temperatur, olej silikonowy do bardzo wysokich temperatur, olej roślinny
Pierścień uszczelniający NBR (kauczuk nitrylowo-butadienowy), FKM (kauczuk fluorowy), PTFE (politetrafluoroetylen)
Obudowa nadajnika Stop aluminium, powierzchnia pokryta natryskowo żywicą epoksydową
Uszczelka obudowy NBR (kauczuk nitrylowo-butadienowy)
Tabliczka znamionowa Stal nierdzewna 304
Podłączenie elektryczne Dławik kablowy M20×1,5; zaciski odpowiednie dla przewodów 0,5 ~ 2,5 mm²
Połączenie procesowe Gwinty wewnętrzne NPT 1/4 i UNF 7/16" po stronie niskiego ciśnienia przetwornika. Kołnierz poziomu po stronie wysokiego ciśnienia jest zgodny z normami ANSI lub DIN. Dostępny montaż bezpośredni, patrz strona 42, część 7.
Klasa ochrony obudowy IP67

Tabela 4 Kompatybilność elektromagnetyczna
Nie. Przedmiot testowy Podstawowy standard Warunek testowy Poziom wydajności
1 Zakłócenia promieniowane (obudowa) GB/T 9254-2008 Tabela 5 30 MHz ~ 1000 MHz Przełęcz
2 Zakłócenia przewodzące (port zasilania prądem stałym) GB/T 9254-2008 Tabela 1 0,15 MHz ~ 30 MHz Przełęcz
3 Odporność na wyładowania elektrostatyczne (ESD). GB/T 17626.2-2006 4kV (kontakt) B
8kV (powietrze)
4 Odporność na pole elektromagnetyczne o częstotliwości radiowej GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Odporność na pole magnetyczne o częstotliwości zasilania GB/T 17626.8-2006 30 A/m A
6 Odporność na szybkie elektryczne stany przejściowe / impulsy GB/T 17626.4-2008 2kV (5/50ns, 5kHz) B
7 Odporność na przepięcia GB/T 17626.5-2008 1kV (międzyliniowe) B
2kV (linia-ziemia) (1,2us/50us)
8 Odporność na zakłócenia przewodzone indukowane przez pola o częstotliwości radiowej GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Uwaga: (1) Opis poziomu wydajności: Podczas testowania wydajność mieści się w granicach specyfikacji technicznej.
(2) Opis poziomu wydajności B: Podczas testowania funkcje lub wydajność tymczasowo zmniejszają się lub zanikają, ale mogą same powrócić do normy; rzeczywiste warunki pracy, przechowywania i danych pozostają niezmienione.

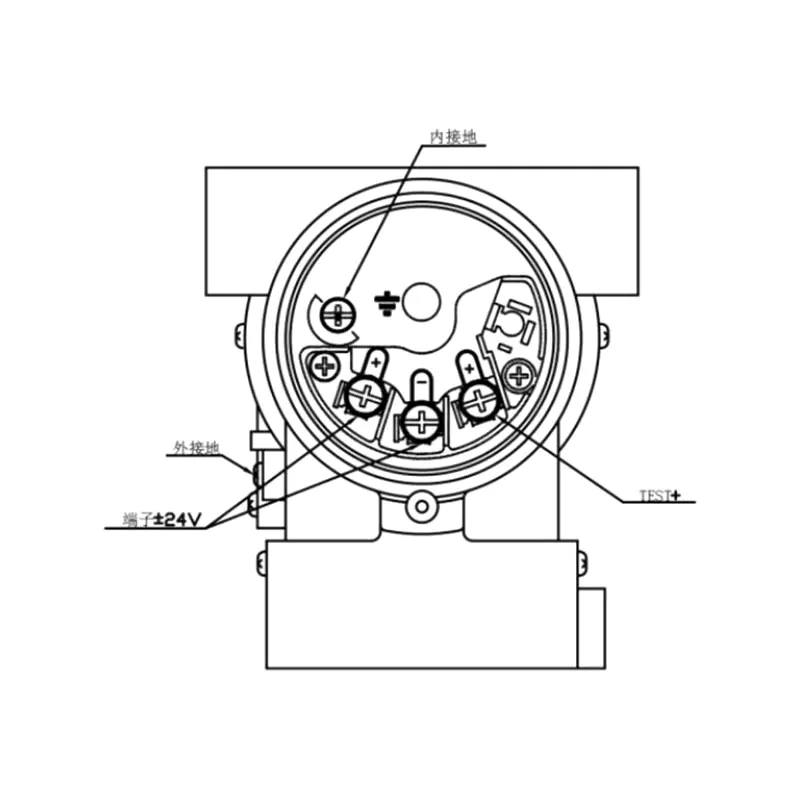

Rysunek 5: Schemat połączeń elektrycznych
100025

Uwaga: Funkcja szybkiego interfejsu jest odpowiednikiem terminala sygnałowego.

1 Wybór zespołu uszczelnienia zdalnego dla zdalnego przetwornika różnicy ciśnień typu podstawowego
10 Podstawowy zespół uszczelnienia różnicowego ciśnienia typu podstawowego
XH– Z kapilarą, strona dodatnia ( ).
XL– Z kapilarą, strona ujemna (–).
20 Średnica nominalna przyłącza procesowego Typ twarzy pieczęci Materiał membrany/uszczelnienia
A DN50 DIN2501 Typ E DN2526 Stal nierdzewna 316L
B DN50 DIN2501 Typ E DN2526 Hastelloy C
C DN50 DIN2501 Typ E DN2526 Tantal
H DN80 DIN2501 Typ E DN2526 Stal nierdzewna 316L
I DN80 DIN2501 Typ E DN2526 Hastelloy C
G DN80 DIN2501 Typ E DN2526 Tantal
D DN2" ANSI B 16,5 Typ RF ANSI B 16,5 Stal nierdzewna 316L
E DN2" ANSI B 16,5 Typ RF ANSI B 16,5 Hastelloy C
F DN2" ANSI B 16,5 Typ RF ANSI B 16,5 Tantal
K DN3" ANSI B 16,5 Typ RF ANSI B 16,5 Stal nierdzewna 316L
L DN3" ANSI B 16,5 Typ RF ANSI B 16,5 Hastelloy C
M DN3" ANSI B 16,5 Typ RF ANSI B 16,5 Tantal
N DN4" ANSI B 16,5 Typ RF ANSI B 16,5 Stal nierdzewna 316L
O DN4" ANSI B 16,5 Typ RF ANSI B 16,5 Hastelloy C
P DN4" ANSI B 16,5 Typ RF ANSI B 16,5 Tantal
Q DN100 DIN 2501 Typ E DN2526 Stal nierdzewna 316L
S DN100 DIN 2501 Typ E DN2526 Hastelloy C
T DN100 DIN 2501 Typ E DN2526 Tantal
30 Ciśnienie znamionowe Klasa ciśnienia Standard ciśnienia kołnierza
1 PN1MPa/4MPa DIN 2501 DIN 2501
2 PN6,4 MPa DIN 2501 DIN 2501
3 PN10MPa DIN 2501 DIN 2501
6 150 psi ANSI B 16.5 ANSI B 16.5
7 300 psi ANSI B 16.5 ANSI B 16.5
8 600 psi ANSI B 16.5 ANSI B 16,5 (z wyłączeniem DN4" ANSI B16,5)
40 Typ połączenia
F Typ płaski
H Typ płytki, stal nierdzewna 316L, długość włożenia 50 mm
I Typ płytki, stal nierdzewna 316L, długość włożenia 100 mm
G Typ płytki, stal nierdzewna 316L, długość włożenia 150 mm
L Typ płytki, Hastelloy C, długość włożenia 50 mm
M Typ płytki, Hastelloy C, długość włożenia 100 mm
N Typ płytki, Hastelloy C, długość włożenia 150 mm
50 Napełnij płynem Temperatura pracy Zasięg
S Olej silikonowy -30 ~ 200 ℃
H Wysokotemperaturowy olej silikonowy -10 ~ 350 ℃
U Ultrawysokotemperaturowy olej silikonowy -10 ~ 400 ℃
V Olej roślinny 0 ~ 250 ℃
F Fluorowany olej -30 ~ 260 ℃
L Płyn wypełniający do bardzo niskich temperatur -100 ~ 100 ℃
F Płyn wypełniający do bardzo wysokich temperatur 10 ~ 600 ℃
60 Długość kapilary
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
7 7 m
8 8 m
9 9 m
10 10 m
11 11 m
12 12 m
… …
70 Funkcja części kapilarnej
N Żadne
P Kapilara z warstwą ochronną z PCV
80 Kształt czoła membrany zwilżanego kołnierza procesowego
N Żadne
1 Powłoka FEP na 316L (temp. ≤ 180 ℃)
2 PFA pokryty 316L (temp. ≤ 260 ℃)
3 Membrana PTFE naklejona na membranę (temp. ≤ 200 ℃)
4 Powłoka FEP na 316L (temp. ≤ 180 ℃) (inserted type only)
5 PFA pokryty 316L (temp. ≤ 260 ℃) (inserted type only)
6 Obróbka odporna na próżnię

2 Wybór montowanego na gwincie zespołu zdalnego uszczelnienia różnicowego ciśnień
10 Gwintowany zespół zdalnego uszczelnienia różnicy ciśnień
TH- Z kapilarą, strona dodatnia ( ).
TL– Z kapilarą, strona ujemna (–).
20 Materiał membrany/uszczelnienia
U Stal nierdzewna 316L
V Hastelloy C
W Tantal
30 Połączenie spłukiwane
1 Żadne
0 Dostępne
40 Napełnij płynem Temperatura pracy Zasięg
S Olej silikonowy -30 ~ 200 ℃
H Wysokotemperaturowy olej silikonowy -10 ~ 350 ℃
U Ultrawysokotemperaturowy olej silikonowy -10 ~ 400 ℃
V Olej roślinny 0 ~ 250 ℃
F Fluorowany olej -30 ~ 260 ℃
L Płyn wypełniający do bardzo niskich temperatur -100 ~ 100 ℃
F Płyn wypełniający do bardzo wysokich temperatur 10 ~ 600 ℃
50 Długość kapilary
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
7 7 m
8 8 m
9 9 m
10 10 m
11 11 m
12 12 m
… …
60 Funkcja części kapilarnej
N Żadne
P Kapilara z warstwą ochronną z PCV
70 Forma obudowy membrany zwilżonej
N Żadne
P Obróbka odporna na próżnię

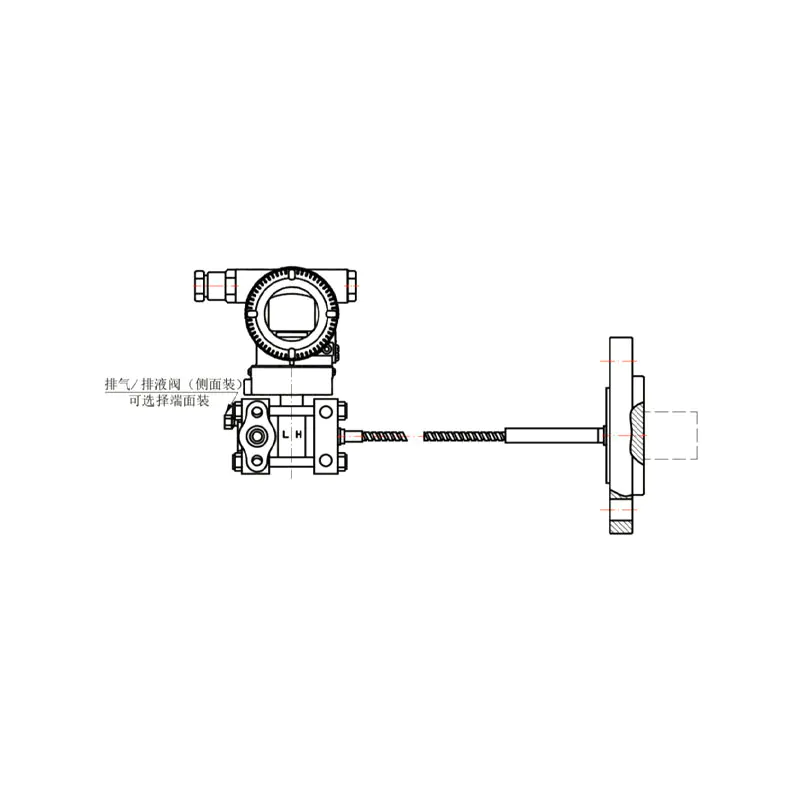

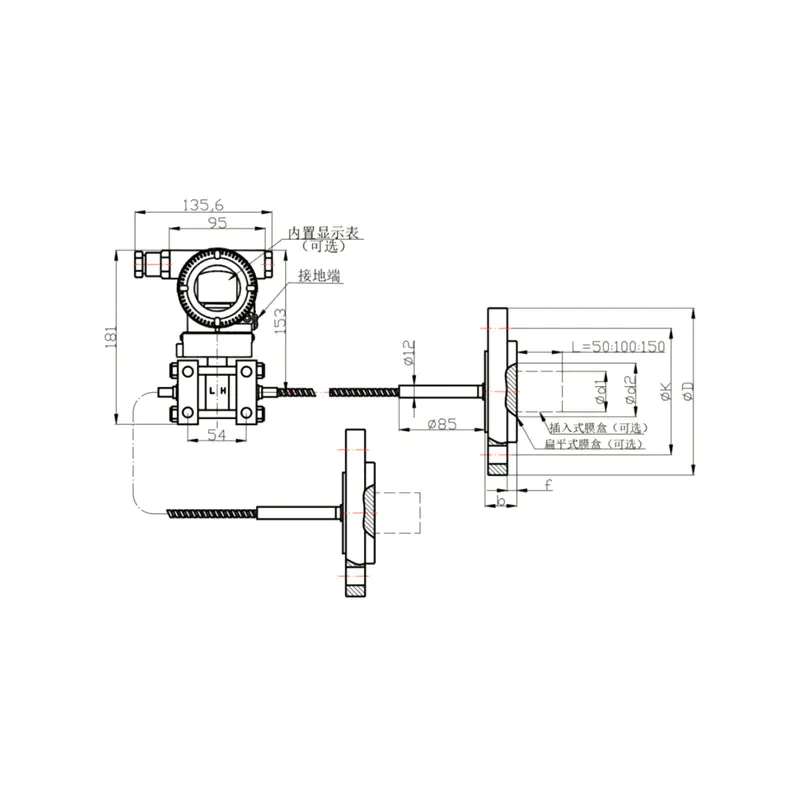

Rysunek 1: Rysunek zespołu dwustronnego uszczelnienia zdalnego różnicowego ciśnienia typu podstawowego Rysunek 2: Rysunek zespołu jednostronnego uszczelnienia zdalnego różnicowego ciśnienia typu podstawowego
100061 100052

Uwaga:
(1) Jednostronny, podstawowy zespół zdalnego uszczelnienia różnicy ciśnień można zainstalować po stronie wysokiego lub niskiego ciśnienia korpusu przetwornika.
(2) Metoda montażu korpusu przetwornika w przypadku jednostronnych lub dwustronnych zespołów zdalnego uszczelnienia różnicy ciśnień typu podstawowego jest taka sama, jak w przypadku przetwornika różnicy ciśnień serii XG3051DP.

Tabela 5 Tabela wymiarów konstrukcyjnych kołnierza zewnętrznego
Średnica nominalna Ciśnienie znamionowe ΦD ΦK Φd1 Φd2 Φd3 t b Wymagane śruby
Typ wstawki Typ płaski Ilość Wątek
DN 50 (powierzchnia uszczelniająca DIN 2526 typ E) (kołnierz DIN 2501) PN1,6/4MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6,4 MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
DN 80 (powierzchnia uszczelniająca DIN 2526 typ E) (kołnierz DIN 2501) PN1,6/4MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6,4 MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN 2" (typ ANSI B 16.5 RF) 150 psi 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300 psi 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600 psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN 3" (typ ANSI B 16,5 RF) 150 psi 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300 psi 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600 psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN 4" (typ ANSI B 16,5 RF) 150 psi 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300 psi 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

Uwaga:Usercanoptionallyequipinsaatonbosannut.

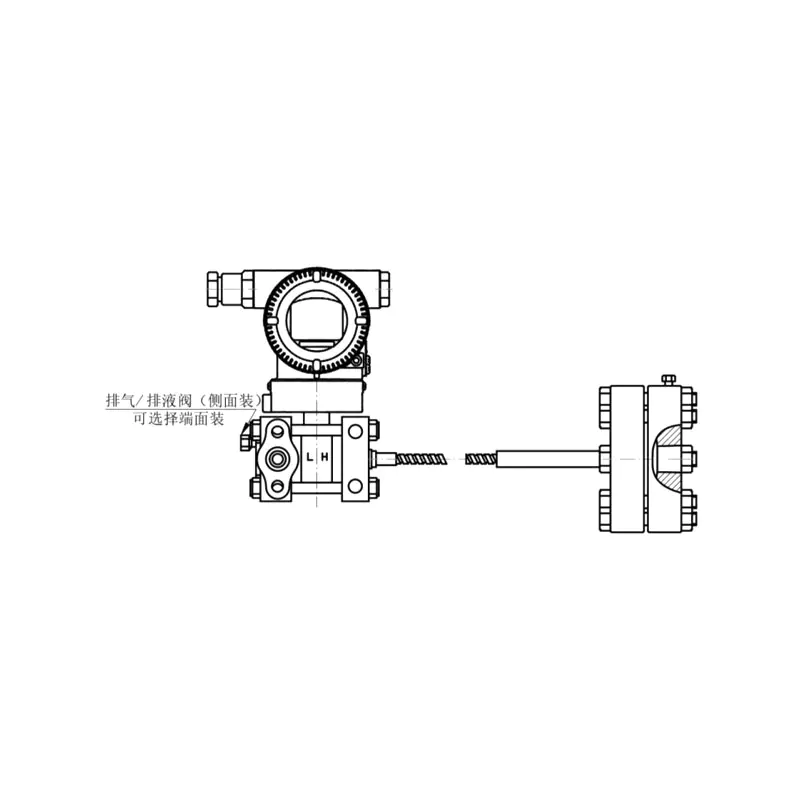

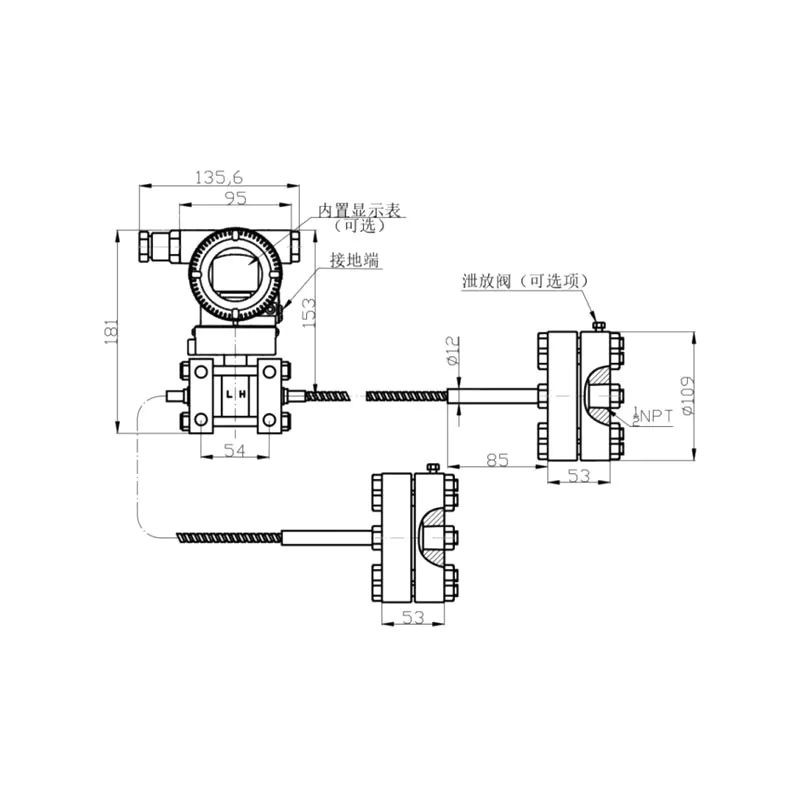

Rysunek 3 Rysunek 4 Jednostronny, gwintowany zespół zdalnego uszczelnienia różnicowego ciśnień
100043 100034

Uwaga:
(1) Jednostronny, gwintowany zespół zdalnego uszczelnienia różnicy ciśnień można zainstalować po stronie wysokiego lub niskiego ciśnienia korpusu przetwornika.
(2) Metoda montażu korpusu przetwornika w przypadku jednostronnych i dwustronnych zespołów zdalnego uszczelnienia różnicy ciśnień montowanych na gwincie jest taka sama, jak w przypadku przetwornika różnicy ciśnień serii XG3051DP.

Powiązany produkt

Xinguo Group Co., Ltd.
O NAS Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. to zaawansowane technologicznie przedsiębiorstwo posiadające spółki zależne, w tym Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. i Anhui Xinguo Precious Metals Co., Ltd. Założona w 1997 r. Grupa ma siedzibę w mieście Tianchang w prowincji Anhui – cywilizowanym mieście narodowym. Posiada kapitał zakładowy w wysokości 118 milionów RMB, zajmuje powierzchnię ponad 150 mu i powierzchnię zabudowy 60 000 metrów kwadratowych. Firma zatrudnia obecnie ponad 300 pracowników, spośród których ponad 50 to personel fachowo-techniczny, w tym starsi inżynierowie, inżynierowie i asystenci inżynierów.
The Group is a China Custom XG3051DP Zdalny przetwornik różnicy ciśnień Manufacturers and XG3051DP Zdalny przetwornik różnicy ciśnień Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. zajmuje się produkcją pełnej gamy precyzyjnych materiałów stopowych i jest członkiem rady Oddziału Materiałów Instrumentalnych Chińskiego Towarzystwa Instrumentów i Kontroli. Jej flagowymi produktami są druty stopowe do termopar (typy K, N, E, J, T), druty stopowe do kompensacji termopar (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), wysokooporowe stopy grzewcze, precyzyjne stopy oporowe, stopy żaroodporne, druty z czystego niklu, stopy manganowo-miedziane i stopy Monel. Produkty te są szeroko stosowane w lotnictwie, przemyśle naftowym, inżynierii chemicznej, produkcji maszyn, energetyce i przemyśle energetycznym.
ZOBACZ WIĘCEJ
  • 0rok

    Założona w

  • 0+mu

    Zajmują obszar

  • 0+

    Doświadczeni pracownicy

  • 0㎡

    Powierzchnia zabudowy

Certyfikaty
NOWOŚCI Zapewnij Ci
Najnowsze wiadomości z przedsiębiorstw i branży
ZOBACZ WIĘCEJ
