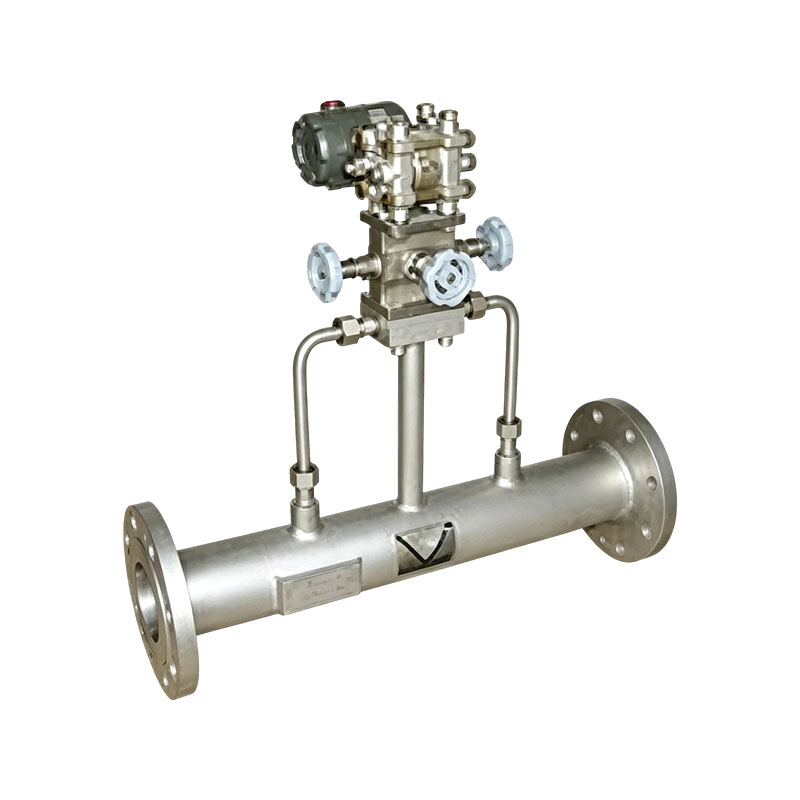

Przepływomierz klinowy serii XG-LX

System przepływomierza klinowego XG-LX to najnowszej generacji system przyrządów do pomiaru różnicy ciśnień naszej firmy. Spełnia wymagania pomiarowe większości płynów, w tym czystych cieczy, gazów i pary. Szczególnie nadaje się do pomiaru płynów, które są trudne do zmierzenia za pomocą tradycyjnych przepływomierzy, takich jak pulpa, szlam, zawiesina olejowa, olej opałowy, olej resztkowy, smoła węglowa i inne płyny i zawiesiny o dużej lepkości, które są podatne na krystalizację i zabrudzenia. Dlatego systemy przepływomierzy klinowych są szeroko stosowane do pomiaru mediów o dużej lepkości i niskiej liczbie Reynoldsa w takich dziedzinach, jak przemysł naftowy, chemiczny, energetyczny i lekki.

Cechy produktu:
1. Zastosowanie elementów przepływu w kształcie litery „V” może wyeliminować obszary zastoju i zapobiec zatorom w systemie.
2. Liczba Reynoldsa ma szeroki zakres zastosowań i nawet przy liczbie Reynoldsa równej 500 nadal utrzymuje kwadratową zależność pomiędzy różnicą ciśnień i natężeniem przepływu.
3. Łatwy w instalacji, obsłudze i konserwacji.
4. Wysoka dokładność pomiaru, rozszerzona niepewność kalibracji przepływu: ± 0,5% ~ ± 0,2% (kalibracja wodna lub kalibracja olejowa).
5. Stabilność długoterminowa jest dobra, chwalona przez użytkowników jako instrument o zerowej awaryjności.
6. Licznik jednorazowy typu split; wymiana klina (środkowego) może rozszerzyć zasięg.
7. Różnorodne style:
Typ normalny: W zakresie 1:10 błąd nieliniowy współczynnika przepływu wynosi ≤± 1%.
Typ o wysokiej wydajności: Niepewność rozszerzenia kalibracji przepływu w zakresie 1:3 wynosi ± 0,5% ~ ± 0,2%.
8. Wartość alarmu nadciśnienia i wartość alarmu niskiego ciśnienia można ustawić zgodnie z sytuacją ciśnieniową na miejscu. Gdy podczas użytkowania wystąpi nadciśnienie lub niskie ciśnienie, przyrząd automatycznie włączy i uruchomi alarm, skutecznie zapobiegając wypadkom związanym z bezpieczeństwem produkcji spowodowanym nadmiernym ciśnieniem.

Branża zastosowań:
1. Przemysł petrochemiczny: pomiar mediów o wysokiej lepkości i cząstek stałych, takich jak ropa naftowa, olej ciężki, olej resztkowy, szlam węglowy itp.; jest to powszechnie stosowany przyrząd dławiący w sprzęcie rafinacyjnym.
2. Kopalnie metalurgiczne: Stosowane do pomiaru szlamu, wody z płukania węgla i gazu wielkopiecowego/koksowniczego; nadaje się do warunków pracy z dużym zapyleniem i cząstkami stałymi.
3. Elektryczna energia cieplna: paliwo do kotła, szlam odsiarczający i monitorowanie przepływu wody popiołowej, odporne na wysokie temperatury i brudne płyny.
4. Oczyszczanie wody w środowisku: Pomiar ścieków, refluksu osadu i ścieków zawierających zanieczyszczenia, przy użyciu samopłuczącej się struktury klinowej, która nie jest podatna na osadzanie się osadu.

Skontaktuj się z nami
PRZEDV：Brak poprzedniego artykułuDALEJ：Przepływomierz XG-DRB Dilbara
Często zadawane pytania Specyfikacje wydajności

P1: Jaka jest zasada działania przepływomierza klinowego i jaka jest jego największa zaleta?
Odp.: Należący do przepływomierza dławiącego różnicę ciśnień, płyn przepływa przez blok klinowy w kształcie litery V w rurociągu, a przed i za blokiem klinowym generowana jest różnica ciśnień. Natężenie przepływu jest obliczane na podstawie różnicy ciśnień. Podstawowe zalety: Brak martwych kątów, efekt samoprzepłukiwania, umiejętność pomiaru mediów o dużej lepkości i zanieczyszczonych mediów zawierających cząstki stałe, stabilny pomiar nawet przy niskich liczbach Reynoldsa oraz obsługa wykrywania przepływu dwukierunkowego.

P2: Jakie są wymagania dotyczące prostego odcinka rury przepływomierza klinowego?
Odp.: Wymaga długości krótszej niż kryza, zazwyczaj 5D z przodu i 3D z tyłu (D to wewnętrzna średnica rurociągu); Kolana, zawory i reduktory mogą zakłócać pole przepływu, dlatego staraj się ich unikać tak bardzo, jak to możliwe; Podczas montażu zaostrzone rogi klinów powinny być skierowane w dół, aby zapewnić płynny przepływ cząstek stałych i uniknąć ich gromadzenia się.

Pytanie 3: W jakich okolicznościach pomiar ruchu jest niedokładny?
Odp.: Typowe przyczyny: ① Zablokowanie, nagromadzenie płynu i nieszczelność rur ciśnieniowych; ② Zużycie klina i osadzanie się kamienia zmieniają obszar dławienia; ③ Zasięg nadajnika i konfiguracja parametrów pierwiastka kwadratowego są nieprawidłowe; ④ Lepkość medium znacznie różni się od warunków kalibracji. Priorytetem jest sprawdzenie szczelności rurki impulsowej i parametrów przetwornika.

P4: Czy przepływomierz klinowy wymaga regularnej konserwacji?
Odp.: Brak ruchomych części, codzienna konserwacja jest niewielka. Zaleca się regularne przedmuchiwanie i czyszczenie rurociągu ciśnieniowego w warunkach stałego/wysokiego zapylenia; Otworzyć trójzaworowy zawór równoważący grupy, aby zabezpieczyć przetwornik podczas długotrwałego przestoju; Podczas przedmuchiwania rurociągu należy zdemontować przepływomierz, aby zapobiec zarysowaniu powierzchni bloku klina przez żużel spawalniczy i pogorszeniu dokładności.

Specyfikacje wydajności: (W przypadku rozmiarów powyżej DN300 prosimy o kontakt z naszą firmą)

Modelka Średnica nominalna (mm) Stosunek klina h/D Zakres przepływu (m³/h) Długość (mm) Ciśnienie robocze (MPa) Średnia temperatura (℃) Dokładność kalibracji wody (lub kalibracja oleju) Standardowy kołnierz
XG-LX-G-15 15 0,2 ~ 0,5 0,28 ~ 2,7 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-25 25 0,2 ~ 0,5 0,8 ~ 7,5 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-40 40 0,2 ~ 0,5 1,5 ~ 21 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-50 50 0,2 ~ 0,5 3 ~ 33 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-80 80 0,2 ~ 0,5 6 ~ 75 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-100 100 0,2 ~ 0,5 17 ~ 100 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-150 150 0,3 ~ 0,5 45 ~ 310 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-200 200 0,3 ~ 0,5 68 ~ 460 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-250 250 0,3 ~ 0,5 109 ~ 865 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-300 300 0,3 ~ 0,5 155 ~ 1225 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
