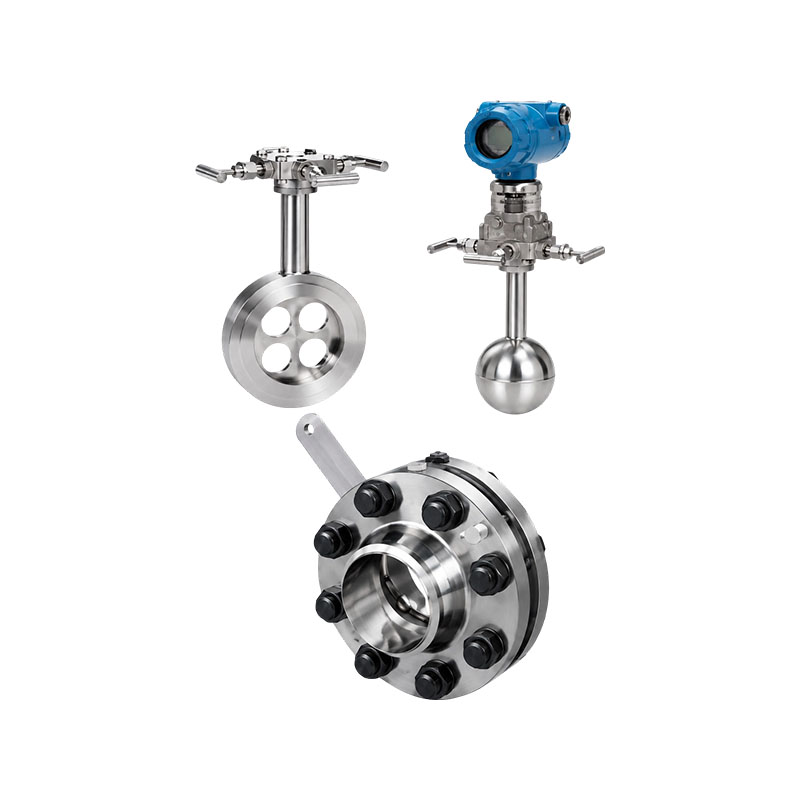

Zrównoważony przepływomierz typu XG-PHL znacznie ulepszył tradycyjne urządzenie dławiące i ma istotne cechy zrównoważonej prostowania. Tradycyjne urządzenia dławiące posiadają tylko jedną szczelinę przepływową, co powoduje, że po dławieniu ciecz traci swój idealny przepływ, przez co nie wykorzystuje w pełni zalet przepływomierzy różnicowych. Przepływomierze zrównoważone mają zastosowanie do prawie wszystkich pomiarów płynów i stanowią rewolucję w technologii pomiaru płynów. Obecnie przepływomierze zrównoważone są szeroko stosowane w branżach takich jak ropa naftowa, chemiczna, metalurgiczna, energetyczna, gaz ziemny i uzdatnianie wody.
Zasada działania:
Przepływomierz zrównoważony to rewolucyjny przepływomierz różnicy ciśnień, który działa na tej samej zasadzie, co inne przepływomierze różnicy ciśnień, w oparciu o zasadę konwersji energii w szczelnych rurociągach; w idealnych warunkach płynowych natężenie przepływu w rurociągu jest proporcjonalne do pierwiastka kwadratowego z różnicy ciśnień. Natężenie przepływu w rurociągu można obliczyć na podstawie równania Bernoulliego, mierząc wartość różnicy ciśnień. Zrównoważony czujnik przepływu to prostownik dławiący z porowatym dyskiem instalowany na przekroju rurociągu, którego wielkość i rozmieszczenie każdego otworu są dostosowywane na podstawie specjalnych wzorów i danych testowych, znanych jako numer kryzy. Kiedy płyn przejdzie przez funkcjonalne otwory dysku, zostanie zrównoważony i naprawiony; wir zostanie zminimalizowany i powstanie w przybliżeniu idealny płyn. Za pomocą urządzenia do pomiaru ciśnienia można uzyskać stabilny sygnał różnicy ciśnień oraz obliczyć objętościowe i masowe natężenie przepływu zgodnie z równaniem Bernoulliego.
Cechy produktu:
1. Wysoka liniowość i dobra powtarzalność. Zrównoważony czujnik przepływu ma symetryczną porowatą strukturę, która może zrównoważyć pole przepływu, zmniejszyć prądy wirowe, wibracje i szum sygnału. Stabilność pola przepływu jest znacznie poprawiona, a liniowość jest 5-10 razy większa niż w przypadku kryzy. Powtarzalność wzrosła o 54%, czyli o 0,15%. Ze względu na wszechstronne działanie, zrównoważony przepływomierz należy do kategorii przepływomierzy wysokiej klasy.
5: Gdy współczynnik zakresu wynosi 1, liniowość może osiągnąć ± 0,3%;
7: Gdy współczynnik zakresu wynosi 1, liniowość może osiągnąć ±0,5%.
10: Gdy współczynnik zakresu wynosi 1, liniowość może osiągnąć ± 1,0%.
2. Niskie wymagania dla prostych odcinków rur. Ze względu na stabilne pole przepływu i dwukrotnie większą prędkość odzyskiwania ciśnienia w porównaniu z kryzami, czujniki przepływu zrównoważonego znacznie zmniejszają wymagania dotyczące prostych odcinków rur. Przednie i tylne proste odcinki rur są zazwyczaj 3D i 1D, a minimalna długość jest mniejsza niż 0,5D, co eliminuje dużą liczbę prostych odcinków rur, szczególnie tych wykonanych ze specjalnych i drogich materiałów.
3. Zmniejsz trwałą utratę ciśnienia. Porowata, symetryczna, zrównoważona konstrukcja zmniejsza turbulentne siły ścinające i powstawanie wirów, zmniejsza straty energii kinetycznej i zmniejsza trwałą utratę ciśnienia 2,5 razy w porównaniu z kryzami w tych samych warunkach pomiaru, oszczędzając w ten sposób znaczne koszty energii operacyjnej. Jest to instrument energooszczędny, który warto szeroko promować.
4. Odporny na zabrudzenia i trudno zatykający się. Porowata, symetryczna konstrukcja równoważąca zmniejsza powstawanie turbulentnych sił ścinających i wirów, znacznie ograniczając tworzenie się martwych stref, zapewniając płynne przejście brudnych mediów przez wiele otworów i zmniejszając ryzyko zablokowania otworów płynowych. 5. Może bezpośrednio zastąpić kryzę. Ma taki sam sposób użycia i wygląd jak kryza, dzięki czemu można ją bezpośrednio wymienić bez żadnych zmian w rurach lub powiązanych instrumentach. Bardzo dobrze nadaje się do transformacji EMS pomiaru energii w całej instalacji w celu zastąpienia kryzy zrównoważonym przepływomierzem.
6. Szeroki zakres pomiaru przepływu. Zgodnie z wynikami eksperymentów należy zrównoważyć wydajność przepływomierza tak, aby jego natężenie przepływu mogło wahać się od minimalnego do naddźwiękowego, przy minimalnej liczbie Reynoldsa poniżej 200 i maksymalnej liczbie Reynoldsa większej niż 107; Wartość beta można wybrać w zakresie od 0,5 do 0,90.
7. Długoterminowa stabilność jest dobra. Dzięki znacznemu zmniejszeniu turbulentnej siły ścinającej, tarcie bezpośrednie pomiędzy medium a elementem dławiącym ulega znacznemu zmniejszeniu, a jego wartość β pozostaje niezmieniona przez długi czas. Cały instrument nie posiada ruchomych części, dzięki czemu może zachować stabilność przez długi czas.
8. Potrafi mierzyć media wysokotemperaturowe i wysokociśnieniowe. Podobnie jak kryzy i inne urządzenia dławiące, temperatura i ciśnienie robocze zależą od materiału i gatunku rurociągu i kołnierza. Temperatura robocza może osiągnąć 850 ° C, a ciśnienie robocze może osiągnąć 42 MPa.
9. Potrafi mierzyć zanieczyszczenia w skomplikowanych warunkach pracy. Ze względu na swoją unikalną konstrukcję konstrukcyjną ma szczególną wydajność i może wykonywać dwufazowe gazy ciekłe, różne gazy mieszane (takie jak gaz, biogaz, gaz węglowy itp.), różne gazy niskotemperaturowe (takie jak LNG, ciekły azot, ciekły tlen, ciekły wodór, ciekły chlor, skroplony etylen, gaz płynny itp.), media dwufazowe gaz-ciecz (takie jak wilgoć), szlam, wielofazowy przepływ wody, wibracyjny przepływ wody, zakłócenia elektromagnetyczne mediów i przepływ dwukierunkowy (ponieważ przepływomierz równoważący jest całkowicie symetryczny po obu stronach).
Branża zastosowań:
1. Przemysł petrochemiczny: Pomiar natężenia przepływu cieczy, gazu i pary
2. Moc cieplna: pomiar pary kotłowej, wody obiegowej i gazu
3. Metalurgia: gaz wielkopiecowy, woda chłodząca, gaz procesowy
4. Uzdatnianie wody: ścieki przemysłowe, czysta woda, sprężone powietrze
