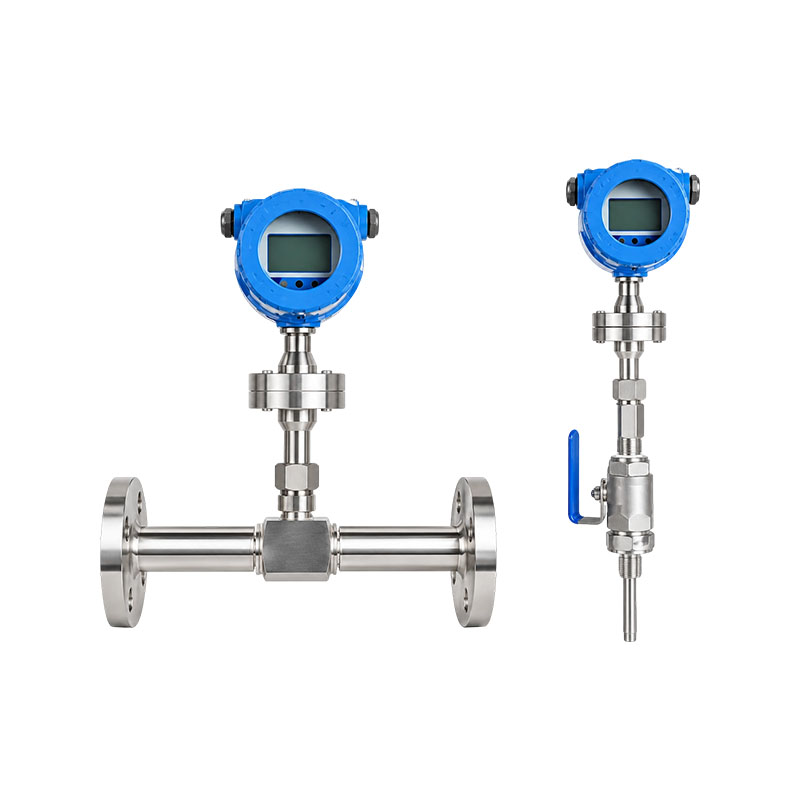

Termiczny przepływomierz masowy gazu serii XG-RSL

Termiczny przepływomierz masowy gazu serii XG-RSL został opracowany w oparciu o szybkość absorpcji ciepła płynu bezpośrednio związaną z masowym natężeniem przepływu i ma szeroki zakres zastosowań.

Zasada działania:
Przepływomierz/przełącznik przepływu serii XG-RSL jest przepływomierzem działającym na zasadzie dyfuzji cieplnej. Oznacza to, że gdy płyn przepływa przez obiekt grzewczy, ilość ciepła utraconego przez obiekt grzewczy jest proporcjonalna do natężenia przepływu płynu. W szczególności czujnik tego przepływomierza jest wyposażony w dwa standardowe czujniki RTD, jeden używany jako źródło ciepła, a drugi używany do pomiaru temperatury płynu. Kiedy płyn przepływa, różnica temperatur między nimi ma nieliniowy związek z natężeniem przepływu, a przyrząd może przekształcić tę zależność w liniowy sygnał wyjściowy zmierzonego sygnału przepływu.

Cechy produktu:
1. Zastosowanie wysoce stabilnej, opatentowanej technologii platynowych czujników RTD;
2. Przyjęcie zastrzeżonej technologii „opakowania o zrównoważonej strukturze” i samokompensacji dla średniej temperatury;
3. Autorskie algorytmy umożliwiające osiągnięcie wysokiej liniowości, wysokiej powtarzalności i dużej dokładności;
4. Stosunek zasięgu wynosi 1000:1 i można go rozszerzyć zgodnie z wymaganiami użytkownika;
5. Może osiągnąć pomiar dużej średnicy rury i małego natężenia przepływu, przy minimalnym natężeniu przepływu tak niskim jak zero i rozdzielczości 0,001 m/s,
Pomiar małej prędkości przepływu jest bardzo czuły;
6. Brak ruchomych części; efekty wibracji można zignorować;
7. Wymóg prostego odcinka rury nie jest wysoki, 1-2D:
8. Jest niezależny od temperatury i ciśnienia medium i może bezpośrednio mierzyć masowe natężenie przepływu bez kompensacji temperatury i ciśnienia;
9. Ekskluzywny algorytm wysokotemperaturowy; średnia temperatura może osiągnąć 510 °C;
10. Obsługuje 12-punktową dynamiczną korekcję sygnałów drogowych, z wbudowaną 10-punktową korekcją;
11. Dynamiczna korekcja online wyjścia prądowego/napięciowego;
12. Niewrażliwy na małe cząsteczki, takie jak kurz;
13. Wygodny projekt i wybór, łatwa instalacja i użytkowanie, nieprzerwany załadunek i rozładunek online oraz łatwa konserwacja.

Branża zastosowań:
1. Przemysł naftowy i gazowy
Wymiana energii; Odzysk gazu ze studni wypełniających; Pomiar gazu; Analiza jakości gazu; Test szczelności; Pomiar gazu ziemnego; Monitorowanie gazu z palnika.
2. Energetyka
Pomiar gazu podczas dystrybucji gazu w układach paliwowych; Pomiar różnych gazów w kotłach i instalacjach pomocniczych; Pomiar gazu na kuchenkach gazowych; Pomiar wodoru; Pomiar powietrza pierwotnego i wtórnego w wielkich piecach elektrowni.
3. Przemysł chemiczny
Monitorowanie cyrkulacji dymu; Pomiar przepływu gazu w układzie pobierania próbek; Pomiar przepływu gazu przez wentylator wyciągowy; Pomiar zawartości amoniaku w zakładach nawozowych; Pomiary różnych prędkości przepływu gazu w fabrykach akumulatorów.
4. Przemysł metalurgiczny
Pomiar wypełnienia gazem w stalowniach; Pomiar gazu wielkopiecowego w hucie żelaza; pomiary gazu koksowniczego w koksowniach; pomiar i kontrola gazu z pieca grzewczego (gaz wielkopiecowy, gaz koksowniczy, gaz ziemny itp.) w walcowniach stali; Kontrola gazów, takich jak wodór, tlen i amoniak, w piecach hartowniczych do obróbki cieplnej.
5. Przemysł celulozowo-papierniczy
Pomiar gazów w instalacjach oczyszczania ścieków; Monitorowanie przepływu dymu; Kocioł odzyskuje powietrze wtórne/trzeciorzędowe; Pomiar zasilania gazem i powietrzem kotłów.
6. Przemysł spożywczy i farmaceutyczny
Dodatek świeżego powietrza podczas operacji przetwarzania; Oczyszczanie CO2 w browarach; Natężenie przepływu gorącego powietrza w sterylizatorze do butelek; Pomiar natężenia przepływu gazu w procesie utleniania termicznego; System wentylacji; Sterowanie wlotem kotła, spalinami i procesem.
7. Ochrona środowiska
Pomiar gazu w procesie utylizacji biogazu; Pomiar chloru gazowego podczas procesu uzdatniania chloru; Pomiar gazu w zbiornikach napowietrzających podczas procesu oczyszczania ścieków; Monitoruj emisję SO2 i NOX z wylotu komina.
8. Inne branże
Fabryczny pomiar sprężonego powietrza; Proces spalania miału węglowego z paliwem regulującym stosunek proszku do gazu; Kontrola przepływu gorącego gazu ze szlifierek pionowych w przemyśle cementowym.

Skontaktuj się z nami
PRZEDV：Przepływomierz zrównoważony typu XG-PHLDALEJ：Przepływomierz dynamicznej różnicy ciśnień typu XG-DBL
Często zadawane pytania Specyfikacje wydajności

P1: Czy termiczne przepływomierze masowe gazu wymagają kompensacji temperatury i ciśnienia?
O: Nie ma potrzeby. Opiera się na zasadzie dyfuzji termicznej i umożliwia bezpośredni pomiar masowego natężenia przepływu gazu, na które nie mają wpływu wahania temperatury i ciśnienia gazu. Może bezpośrednio wyprowadzać objętościowe natężenie przepływu w standardowych warunkach, eliminując potrzebę stosowania dodatkowych modułów kompensacji temperatury i ciśnienia.

P2: Czy można mierzyć krople cieczy, wysoką wilgotność lub parę?
Odp.: nie można zmierzyć pary ani cieczy; Nadaje się tylko do suchej fazy gazowej. Jeśli w gazie znajduje się duża liczba skondensowanych kropelek cieczy, ciecz przylegająca do czujnika zmieni charakterystykę rozpraszania ciepła, powodując dryft odczytu, a nawet uszkodzenie sondy. W przypadku warunków wilgotnych zaleca się zainstalowanie separatora gaz-ciecz z przodu.

P3: Czy zmiany w składzie gazu wpływają na dokładność pomiaru?
O: Zrobię to. Przyrząd jest ustawiany zgodnie z parametrami przewodności cieplnej gazu kalibracyjnego (takiego jak powietrze, azot) opuszczającego fabrykę. Zmiany w składzie gazu i przewodności cieplnej będą powodować błędy. Warunki pracy przy często zmieniających się podzespołach wymagają resetowania parametrów medium lub ponownej kalibracji.

P4: Jakie są wymagania dotyczące montażu prostych odcinków rur?
Odp.: Ogólnie rzecz biorąc, wymagane są proste odcinki rury przed rurociągiem ≥ 10D i za nim ≥ 5D, gdzie D jest wewnętrzną średnicą rurociągu. Kolana, zawory i reduktory przed zaworem mogą zakłócać pole przepływu, natomiast skracanie prostych odcinków rur może powodować wahania przepływu i zmniejszenie dokładności. Podczas instalacji należy unikać silnych wibracji i gromadzenia się cieczy.

Przedmiot Specyfikacja
Zakres pomiarowy 0–120 Nm/s (20°C, 101,33 kPa)
Dokładność ±1% odczytu, ±0,5% pełnej skali
Współczynnik ścielenia Typowo 100:1 (w zależności od skalibrowanego zakresu przepływu)
Zakres średnic rur 10 mm – 6000 mm
Zastosowanie Nadaje się do różnych gazów pojedynczych lub mieszanych; zakurzone, zapiaszczone, wilgotne i różne gazy korozyjne
Temperatura otoczenia −40°C do 85°C (bez wyświetlacza); −30°C do 70°C (z wyświetlaczem); wilgotność < 90% RH
Średnia temperatura −40°C do 100°C; −40°C do 200°C; −40°C do 450°C; −40°C do 510°C
Średnica czujnika φ3, φ2,5
Średnica sondy typu wkładanego φ19 (standard), φ16, φ12
Materiał czujnika Stal nierdzewna 316, Hastelloy, tytan
Materiał sondy (osłona ochronna) Stal nierdzewna 316 (standard), Hastelloy
Pomiar przepływu Dwukierunkowy pomiar przepływu medium
Wyjście analogowe Przepływ: 4–20 mA DC; Temperatura: 4–20 mA DC; maks. obciążenie 1000 Ω
Wyjście impulsowe Sumowane wyjście impulsowe
Linearyzacja Korekcja nieliniowa klawiatury 12-segmentowej; Wbudowana 10-segmentowa korekcja nieliniowa
Komunikacja Wyjście szeregowe RS232 / RS485
Zasilanie 24 V DC / 600 mA; 220 V AC / 2 W; 110 V AC / 3 W
Alarm 1–2 wyjścia przekaźnikowe, 5 A / 220 V, 5 A / 30 VDC; programowalne z klawiatury
Wyświetlacz LCD Duży ekran LCD: 7-cyfrowy przepływ chwilowy, 8-cyfrowy przepływ całkowity
Ciśnienie procesowe 1,6 MPa (maks. 20 MPa)
Typ instalacji Rodzaj włożenia (złączka zaciskowa, zawór kulowy złączki zaciskowej, połączenie kołnierzowe); typ inline (kołnierz, połączenie gwintowe)
Ocena przeciwwybuchowa Iskrobezpieczne (m.in. II CT5); ognioszczelne (Ex d II CT4)
Ocena ochrony IP65

XG-RSL Termiczny miernik masowego przepływu gazu
Średnica nominalna —XXX 100 oznacza DN100
Typ mocowania G Typ liniowy
C Typ wstawiania 1 Połączenie gwintowe
2 Połączenie kołnierzowe
3 Przyłącze kołnierzowe do zaworu kulowego
Zakres temperatur 1 -40 ℃ ~ 100 ℃
2 -40 ℃ ~ 200 ℃
3 -40 ℃ ~ 450 ℃
4 -40 ℃ ~ 510 ℃
Ciśnienie nominalne A 0 ~ 0,6 MPa
B 0 ~ 1 MPa
C 0 ~ 1,6 MPa
D 0 ~ 2,5 MPa
E 0 ~ 4 MPa
F 0 ~ 6,4 MPa
G 0 ~ 10 MPa
H 0 ~ 16 MPa
Stan procesu 0 Standardowe
1 Odporny na korozję
2 Przeciwwybuchowy
3 Wysoka temperatura
Wyjście sygnału 1 Brak wyjścia
2 4 ~ 20 mA
3 MODBUS RS485
Zasilanie 1 220 V AC
2 24V DC
