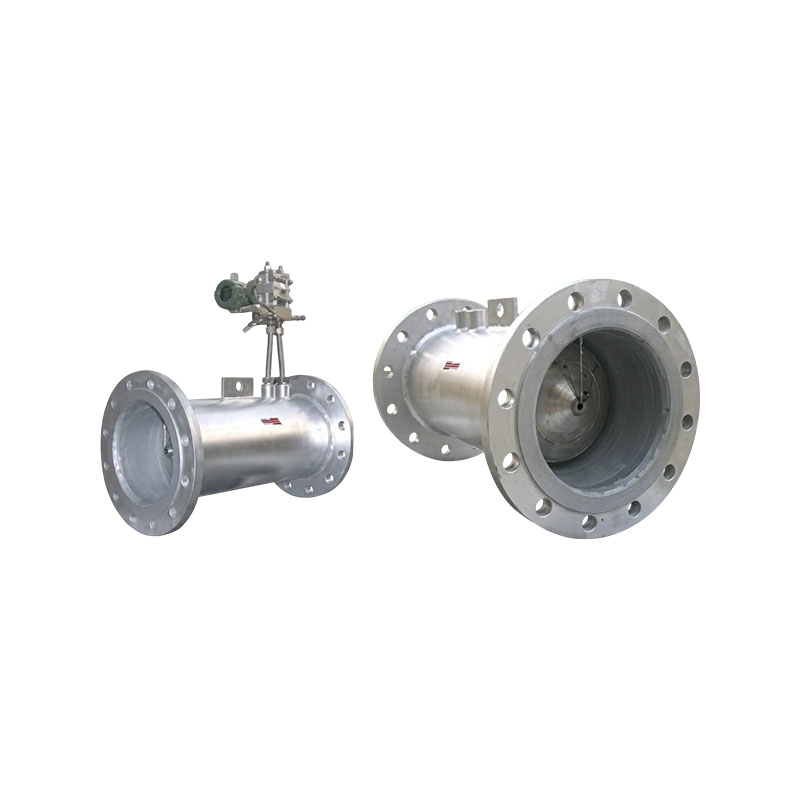

Przepływomierze z wycięciem w kształcie litery V serii XG-V

Przepływomierze z wycięciem w kształcie litery V serii XG-V są przyrządami różnicowymi mierzącymi przepływ płynu w rurze w oparciu o prawa zachowania masy i energii. W innowacyjny sposób wykorzystuje stożek w kształcie litery V zawieszony na środku rurociągu jako element dławiący, który ma unikalne zalety samorektyfikacji i samooczyszczania. Jest to nowy typ przyrządu o szerokim spektrum zastosowań.

Cechy produktu:
1. Funkcja samooczyszczania przepływomierza stożkowego XG-V spowalnia prędkość przepływu w środku rurociągu i przyspiesza prędkość przepływu w pobliżu ścianki rury, gdy ciecz przepływa przez stożek w kształcie litery V, co utrudnia osadzanie się zanieczyszczeń na elemencie dławiącym, co jest korzystne dla dokładnego i stabilnego pomiaru.
2. Przepływomierz stożkowy XG-V posiada funkcję samorektyfikacji. Stożek w kształcie litery V, który może spowolnić prędkość przepływu w środku rurociągu i przyspieszyć prędkość przepływu w pobliżu ścianki rury, skutecznie poprawia rozkład prędkości przepływu płynu, zapewnia samorektyfikację i znacznie skraca długość prostych rur przednich i tylnych. Dopóki dociera do przedniego 0-3DN i tylnego 0-1DN, można go używać.
3. Dobra odporność na zużycie, dobra stabilność długoterminowa i wysoka powtarzalność pomiarów.
4. Specjalna konstrukcja charakteryzuje się niskimi stratami ciśnienia, przy stracie ciśnienia wynoszącej od 1/3 do 1/5 kryzy. Stosunek zasięgu wynosi 10:1 (specjalnie do 30:1).
5. Specjalna konstrukcja nadaje się do pomiaru niskiego ciśnienia statycznego i niskiego natężenia przepływu.
6. Ze względu na unikalną konstrukcję przepływomierza stożkowego, w wielu przypadkach jest on często używany jako mieszalnik.
7. Nadaje się do temperatur pracy do 850°C i ciśnień do 42MPa. W przypadku zastosowania specjalnych materiałów zakres jest jeszcze większy.
8. Dla wygody użytkowników przepływomierz stożkowy XG-V naszej firmy ma konstrukcję zintegrowaną i dzieloną.
9. Opatentowany przez naszą firmę system przepływomierzy stożkowych XG-V typu plug-in rozwiązuje problem wysokich kosztów stosowania czujników V-stożkowych dla dużych średnic, zachowuje zalety pomiaru stożka V, znacznie rozszerza zakres zastosowań przepływomierzy stożkowych V i rozwiązuje problem małej różnicy ciśnień w rurociągach o dużych średnicach, co utrudnia pomiar. Ma dobrą ekonomię, terminowość i stabilność.
10. Inteligentny zintegrowany przepływomierz ze stożkiem V wykorzystuje zaawansowaną konstrukcję obwodu, zaawansowane funkcje, niskie zużycie energii, duży ekran LCD wyświetlający informacje o przepływie oraz zaawansowaną pamięć wewnętrzną, aby zapewnić bezpieczeństwo danych.
11. Zintegrowany system przepływomierzy stożkowych V może być zasilany z baterii i zewnętrznego napięcia 24VDC, wyprowadza sygnały 4-20 mA i impulsowe oraz posiada protokół HART.

Główne punkty sprzedaży:
1. Wymagany krótki prosty odcinek rury: Wyposażony w efekt prostowania pola przepływu, potrzebne są tylko proste odcinki rury 0-3D przed i 0-1D za. Można go również zainstalować i używać do renowacji na miejscu i wąskich przestrzeni rurociągów, zmniejszając koszty budowy.
2. Nadaje się do mediów brudnych i skomplikowanych: Pierścieniowa konstrukcja dławiąca ma efekt samoprzedmuchu i samooczyszczania, co utrudnia gromadzenie się i blokowanie kurzu. Może mierzyć media gazowe, ciekłe i parowe, które zawierają zanieczyszczenia, są podatne na osadzanie się kamienia i mają wysoką lepkość.
3. Stabilny i niezawodny pomiar: brak ruchomych części, dobra powtarzalność, odporność na zużycie, małe długoterminowe tłumienie dokładności, stabilny pomiar w warunkach wysokiego i niskiego natężenia przepływu, szeroki zakres współczynnika.
4. Mała strata ciśnienia: W porównaniu z urządzeniami dławiącymi z kryzą, ma mniejszą stratę ciśnienia, oszczędza zużycie energii w systemie i nadaje się do rur o dużych średnicach i ciągłych, nieprzerwanych warunków produkcji.

Branża zastosowań:
1. Przemysł naftowy i gazowniczy: pomiar procesowy i rozliczanie handlu ropą naftową, ropą rafinowaną, gazem ziemnym oraz mediami ropopochodnymi i gazowymi zawierającymi zanieczyszczenia.
2. Przemysł chemiczny i petrochemiczny: monitorowanie przepływu gazów procesowych, pary, mediów korozyjnych, zawiesin i cieczy łatwo krystalizujących.
3. Elektroenergetyka i energetyka cieplna: pomiary przepływu pary kotłowej, wody zasilającej, kondensatu, gazu, spalin itp. w elektrowniach cieplnych i projektach centralnego ogrzewania.
4. Przemysł metalurgiczny: wykrywanie przepływu mediów przemysłowych, takich jak gaz wielkopiecowy, gaz koksowniczy, woda obiegowa, sprężone powietrze i szlam.
