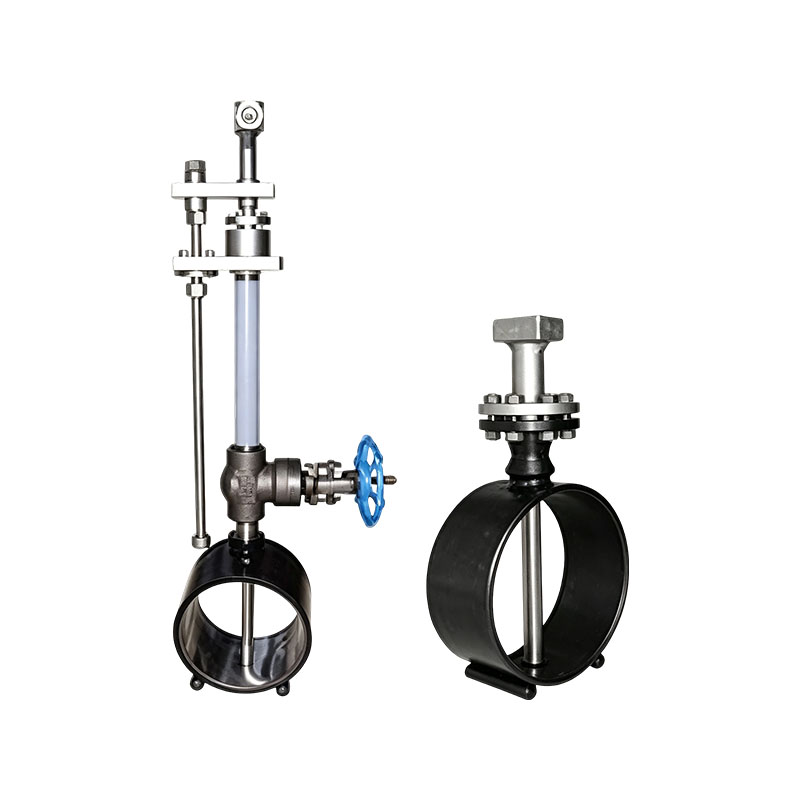

Przepływomierz XG-DRB Dilbara

Przepływomierz jednolity XG-DRB Dearbar to nowy typ przepływomierza wtykowego, który wykorzystuje do pomiaru przepływu zasadę różnicy ciśnień i postępuje zgodnie z równaniem Bernoulliego: Q=KxCx pierwiastek DP. Jest obecnie uznawany na całym świecie za najdokładniejszy, powtarzalny i niezawodny przepływomierz do jednorazowej detekcji przepływu. Prosta konstrukcja, łatwy montaż i demontaż, niskie straty ciśnienia oraz niskie koszty użytkowania i konserwacji sprawiają, że jest to przepływomierz energooszczędny i ekonomiczny, warty promowania i stosowania. Zwłaszcza w przypadku rurociągów o średnicy większej niż 200 milimetrów zalety uśredniającego przepływomierza rurowego są bardziej oczywiste. Szeroko stosowane w takich gałęziach przemysłu jak energetyka, hutnictwo i petrochemia.

Zasada działania:
Przepływomierz stałoprędkościowy XG-DRB Dearbar mierzy przepływ przez różnicę ciśnień generowaną przed i za unikalną sondą czujnikową. Gdy ciecz przepływa przez sondę, z przodu powstaje obszar dystrybucji wysokiego ciśnienia, który jest nieco wyższy niż ciśnienie statyczne rurociągu. Zgodnie z zasadą równania Bernoulliego prędkość płynu wzrasta w miarę jego przepływu przez sondę, a w tylnej części sondy powstaje obszar dystrybucji niskiego ciśnienia, gdzie ciśnienie jest nieco niższe niż ciśnienie statyczne rurociągu. Po przepływie płynu różnicowego przez sondę, po obu stronach sondy pojawiają się wiry, a z tyłu sondy wytwarza się częściowe podciśnienie. Średnie wysokie ciśnienie w obszarze wysokiego ciśnienia jest przekazywane do komory nadciśnienia przyrządu różnicowego poprzez przewód wysokociśnieniowy sondy; Średnie niskie ciśnienie w obszarze niskiego ciśnienia jest przekazywane do komory podciśnienia przyrządu różnicowego poprzez przewód niskiego ciśnienia sondy. Przyrząd do pomiaru różnicy ciśnień mierzy różnicę między średnim wysokim ciśnieniem a średnim niskim ciśnieniem i po obliczeniu pierwiastka kwadratowego odzwierciedla wielkość średniej prędkości przepływu płynu. Średnia prędkość przepływu jest proporcjonalna do natężenia przepływu i można ją następnie wykorzystać do obliczenia objętościowego lub masowego natężenia przepływu płynu w rurociągu.

Cechy produktu:
1. Wiele mediów aplikacyjnych i szeroki zakres pomiarowy. Nadaje się do różnych płynów (gaz, ciecz, para), o średnicach od 38mm do 15000mm, maksymalnym ciśnieniu 40MPa i maksymalnej temperaturze 550°C lub wyższej. W razie potrzeby może również zagwarantować ± 0,1%, szczególnie nadaje się do kontroli procesów przemysłowych;
2. Prosta konstrukcja i niewielka waga;
3. Łatwy w instalacji i demontażu, niski koszt, można go zainstalować i konserwować online;
4. Niskie wymagania dla prostych odcinków rur. Wymagana długość prostego odcinka rury jest stosunkowo niewielka w porównaniu z kryzą, zwykle wynosi około 10 do 25 razy większa średnica;
5. Niska strata ciśnienia i znaczna oszczędność energii. Nieodwracalna strata ciśnienia wynosi od 2% do 15% utraty ciśnienia sygnału, co stanowi tylko jedną dziesiątą nieodwracalnej utraty ciśnienia w powszechnie używanych przepływomierzach kryzowych. Roczny koszt eksploatacji wynosi od 1/40 do 1/50 kryzy;
6. Stały współczynnik płynu (K), stabilny sygnał pomiarowy i małe wahania;
7. Wysoka dokładność i dobra stabilność długoterminowa;
8. Sam pomiar ciśnienia sondy zapobiega blokowaniu, a sonda ma jednoczęściową, podwójną wnękę i konstrukcję o wysokiej wytrzymałości;
9. Przyjazny interfejs człowiek-maszyna, obrotowa głowica miernika LCD o 360 stopniach; Może wyświetlać chwilowe natężenie przepływu, skumulowane natężenie przepływu, procent wykresu słupkowego itp.

Główne obszary zastosowań:
1. Pomiary powietrza pierwotnego i wtórnego w elektrowniach
2. Pomiar gazu wielkopiecowego;
3. Pomiar etanu, etylenu, gazu ziemnego itp.;
4. Pomiar gazu, azotu, tlenu itp.;
5. Pomiar sprężonego powietrza:
6. Pomiar pary nasyconej, pary wysoko- i niskociśnieniowej:
7. Pomiar wody wodociągowej, obiegowej itp.
