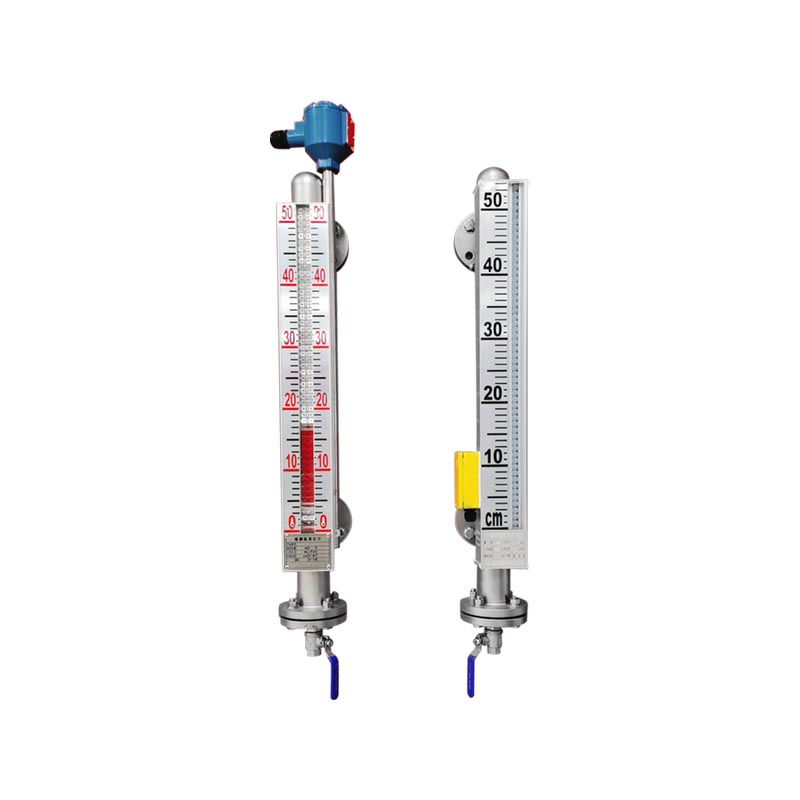

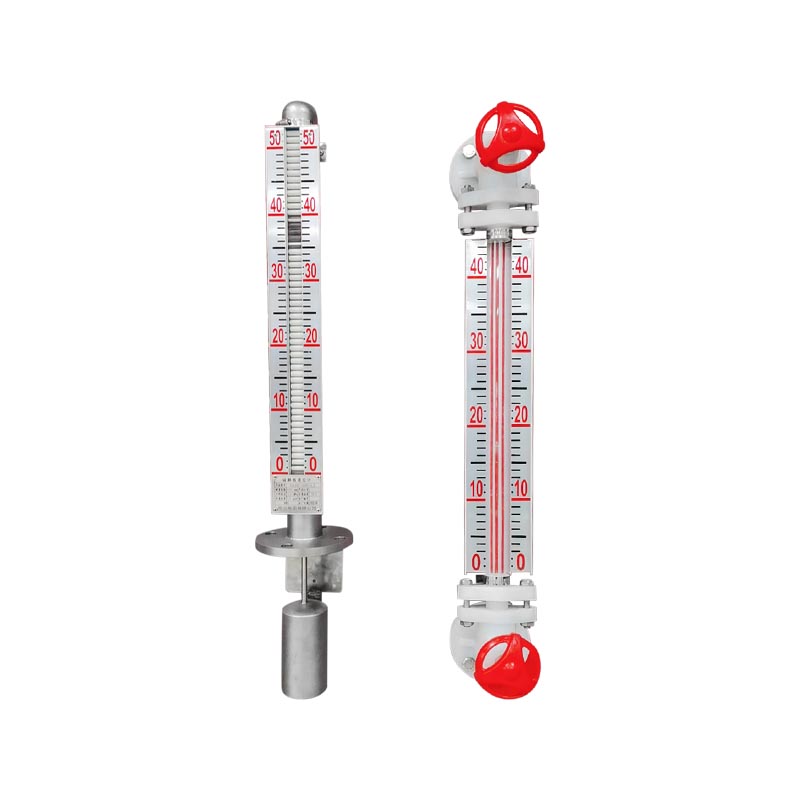

Seria magnetycznych mierników poziomu pływaka XGUHZ-50C została opracowana przez firmę w oparciu o wprowadzenie podobnych mierników poziomu zagranicznego. Zgodnie z normą HG/T21584-95 Ministerstwa Przemysłu Chemicznego opracowano nowy typ miernika poziomu cieczy. Aby zagwarantować niezawodność i przewagę techniczną produktu, wszystkie kluczowe części instrumentu to jakość surowców lub importowanych komponentów. Może całkowicie zastąpić podobne produkty w kraju i za granicą. Niezawodny, bezpieczny, praktyczny i szeroko stosowany w pomiarach i kontroli cieczy o wysokiej temperaturze, pod wysokim ciśnieniem i żrących. Miernik poziomu magnetycznego z klapką serii UHZ-50C jest szeroko stosowany w energetyce, przemyśle naftowym, chemicznym, metalurgii, ochronie środowiska, przemyśle morskim, budowlanym, spożywczym i innych do pomiaru i kontroli poziomu cieczy w procesie produkcyjnym. Seria magnetycznych mierników pływakowych XGUHZ-50C może być stosowana w różnych wieżach, zbiornikach, rowkach, pojemnikach typu kulowego. Wykrywanie średniego poziomu cieczy w kotłach i innym sprzęcie. Miernik poziomu magnetycznego z klapką serii UHZ może być stosowany z wysoką szczelnością, szczelnością i nadaje się do wysokich temperatur, wysokiego ciśnienia i odporności na korozję. Nadrabia szklanym wskaźnikiem poziomu cieczy (rurką), słabą przejrzystością, łatwą do pęknięcia i innymi defektami oraz całym procesem pomiaru bez ślepego obszaru, pokazując wyraźny zakres pomiarowy. Magnetyczny wskaźnik poziomu flipboard do części i komponentów wykorzystuje 1Cr18Ni9Ti, 316L, 0Cr18Ni9Ti, 1Cr18Ni9Ti PTFE (PTFE), PP, PCV i inne materiały oraz komponenty importowane. Ma doskonałą niezawodność i odporność na korozję. Magnetyczne poziomice pływakowe serii UHZ-50 mogą być produkowane w zależności od różnych środowisk pracy, aby dostosować się do różnych środowisk i różnych mierników poziomu mediów, które obejmują: antykorozyjny, magnetyczny, klapkowy wskaźnik poziomu UHZ-50F, płaszcz termoizolacyjny, magnetyczny dwupoziomowy miernik wysokiej temperatury i wysokiego ciśnienia, magnetyczny pływakowy miernik poziomu UHZ-50D montowany od góry. Magnetyczny przetwornik i sterownik poziomu pływaka UHZ-50S z górnym wkładem. Seria magnetycznych mierników poziomu pływaka UHZ-50C. Ze względu na: korpus, skrzynkę z płytą obrotową (You Hong, tablica biała, mały pływak magnetyczny), pokrywę kołnierza itp. Pomiar poziomu cieczy dla wszystkich rodzajów pojemników z cieczami. Magnetyczny miernik poziomu z flipboardem może być używany do pomiaru wysokich temperatur, przeciwwybuchowych, antykorozyjnych, żywności i napojów itp. Poziom cieczy jest wyświetlany na miejscu lub zdalny wyświetlacz i kontrola. Można wykonać przy wysokim uszczelnieniu, szczelności i wysokiej temperaturze, wysokim ciśnieniu, wysokiej lepkości, silnych warunkach korozyjnych. Bezpieczny i niezawodny pomiar poziomu cieczy. Cały proces pomiaru nie jest obszarem ślepym, wyświetlacz jest wyraźny, odczyt jest intuicyjny, a zakres pomiarowy jest duży. Z alarmem poziomu cieczy LK, przełącznikiem sterującym, można zrealizować alarm górnego i dolnego limitu oraz kontrolę poziomu cieczy lub poziomu granicznego. Z przetwornikiem poziomu cieczy LB można ustawić poziom cieczy, sygnał interfejsu Standardowy sygnał konwertowany na drugą linię 4 ~ 20 mADC, Zdalny wykrywanie, instruowanie, rejestrowanie i kontrola.
Cechy produktu:
1. Prosta konstrukcja, szczelne mocowanie, brak specjalnej konserwacji;
2. Bezpośrednie wyświetlanie poziomu cieczy; nie ma wpływu wysoka temperatura, przepływ, łatwy przepływ, łatwy do spalenia, toksyczny i inne cechy;
3. Brak działającego źródła zasilania; nie ma potrzeby odłączania obudowy; może również pokazać poziom zmian i alarm;
4. Może być stosowany w środowisku próżniowym, pod wysokim ciśnieniem i w wysokiej temperaturze. Można również zastosować medium o niskiej gęstości;
5. Odporność na korozję, odpowiednia dla większości żrących cieczy;
Główne branże zastosowań:
1. Przemysł petrochemiczny
Zbiornik do przechowywania ropy naftowej, kocioł reakcyjny, wieża destylacyjna, zbiornik rozpuszczalnika, zbiornik do przechowywania kwasu i zasady, urządzenie do oddzielania ropy i gazu; Mierz ropę naftową, olej napędowy, benzynę, różne rozpuszczalniki i kwasowo-zasadowe media chemiczne.
2. Przemysł węglowy/nawozowy
Instalacja przetwarzania węgla na ropę naftową, instalacja syntetycznego amoniaku, instalacja mocznika, zbiornik magazynujący metanol, zbiornik wody obiegowej, zbiornik kondensatu oraz monitorowanie poziomu cieczy w zbiornikach magazynujących w warunkach wysokiej temperatury i wysokiego ciśnienia.
3. Energetyka (energia cieplna, kogeneracja)
Odgazowywacz, skraplacz, podgrzewacz wysoko- i niskociśnieniowy, zbiornik na wodę, zbiornik na ścieki; Poziom cieczy w zbiorniku pomocniczym kotła dopasowywany jest za pomocą sygnałów zdalnej transmisji do DCS.
4. Uzdatnianie wody i ochrona środowiska
Oczyszczalnia ścieków, stacja czystej wody, ponowne wykorzystanie odzyskanej wody, zbiorniki magazynujące chemikalia (PAC, PAM, zbiorniki chemikaliów kwasowo-zasadowych), zbiornik regulacyjny ścieków; Miejski zbiornik na wodę.
5. Przemysł farmaceutyczny
Zbiornik reakcyjny, zbiornik na składniki, zbiornik fermentacyjny, zbiornik na wodę oczyszczoną; Sanitarny magnetyczny wskaźnik poziomu pływaka, odpowiedni do farmaceutycznych czystych warunków pracy.
6. Jedzenie i napoje
Browarnictwo, przetwórstwo napojów, zbóż i oleju; zbiorniki magazynowe, zbiorniki na składniki, stosowanie materiałów sanitarnych i antykorozyjnych, odmierzanie oleju jadalnego, syropu i brzeczki fermentacyjnej.
Podstawowe punkty sprzedaży:
1. Wyświetlacz on-site jest intuicyjny i nie wymaga zasilania
Dzięki zastosowaniu sprzęgła magnetycznego do napędzania obracającej się płyty/kolumny w celu wyświetlenia poziomu cieczy, czerwone i białe granice są wyraźne na pierwszy rzut oka i można je zobaczyć również z daleka. Nie zużywa prądu i można z niego korzystać nawet w przypadku braku prądu.
2. Prosta konstrukcja, wysoka niezawodność i długa żywotność
Główny korpus składa się z cylindra, pływaka i magnetycznej kolumny klapowej, bez skomplikowanych elementów przekładni, niskiej awaryjności, minimalnej konserwacji i stabilnego, długotrwałego użytkowania.
3. Dobre uszczelnienie i brak wycieków
Części medium i wskaźnika są całkowicie izolowane (sprzęgło magnetyczne) bez ryzyka wycieku, jak w przypadku tradycyjnych szklanych rurek/płytek szklanych, co czyni je bardziej odpowiednimi dla mediów toksycznych, łatwopalnych i żrących.
4. Dostosuj się do trudnych warunków pracy
Wytrzymuje wysokie temperatury (do 400 ℃), wysokie ciśnienia (do PN40), silną korozję i może sprostać większości warunków pracy dzięki opcjonalnym wyściółkom/materiałom (PP, PTFE, 304/316L).
5. Bezpieczny i przeciwwybuchowy, odpowiedni do niebezpiecznych środowisk
Korpus jest konstrukcją czysto mechaniczną, z opcjonalnymi iskrobezpiecznymi/przeciwwybuchowymi nadajnikami zdalnej transmisji, które doskonale nadają się do środowisk łatwopalnych i wybuchowych, takich jak zbiorniki na ropę naftową, chemikalia i magazyny.
6. Można zainstalować zdalną transmisję, aby osiągnąć inteligencję

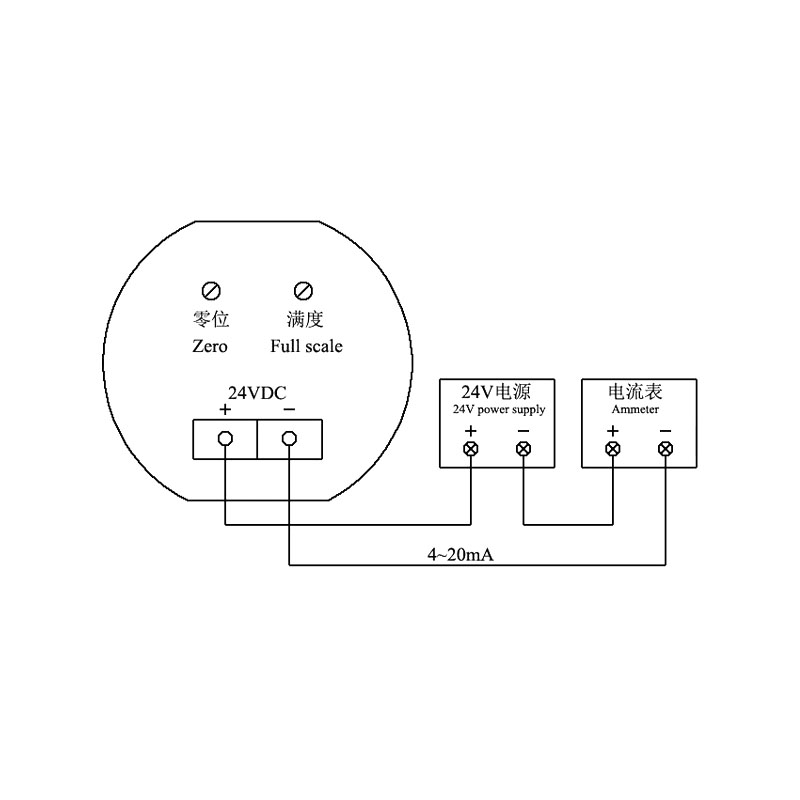

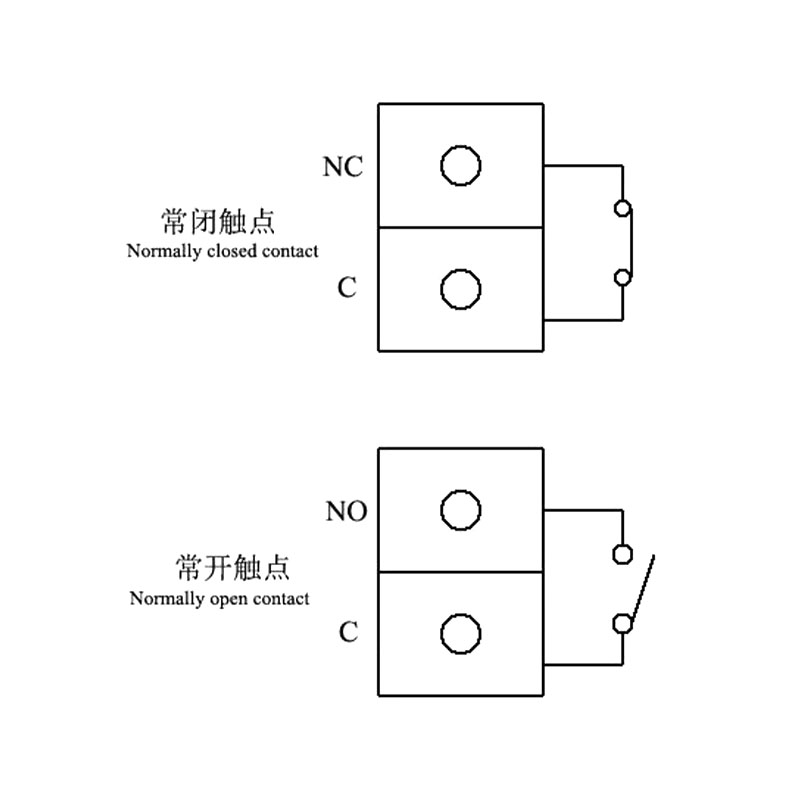

Opcjonalny zdalny nadajnik magnetostrykcyjny/kontaktronowy, zdolny do wysyłania sygnałów 4-20 mA, HART, RS485 i innych, podłączony do DCS/PLC w celu scentralizowanego monitorowania, a także może być wyposażony w przełącznik poziomu cieczy dla alarmu górnego i dolnego limitu.
7. Duży zakres pomiarowy i elastyczna instalacja
Wysokość pomiaru może wynosić od kilkuset milimetrów do ponad dziesięciu metrów, przy różnych metodach instalacji, w tym montażu z boku, montażu na górze i montażu z boku na górze, odpowiednich dla różnych korpusów zbiorników.
Uwagi dotyczące aplikacji:
1. Sprzęt użytkownika na kołnierzu powinien zwracać uwagę na zapewnienie produkcji i spawania Tolerancja położenia kształtu,
W przeciwnym razie będzie to miało wpływ na instalację i użytkowanie.
2. Wskaźnik poziomu cieczy należy zamontować pionowo. Pionowość powinna być mniejsza niż 5 stopni.
3. Schemat struktury kształtu „L1” nazywany jest montowanym z boku magnetycznym miernikiem poziomu cieczy „odległością rurki Shena” (zwanym także
obszar niewidomy). Jest to ważny parametr, który użytkownik musi zrozumieć. Jest to ważny parametr w podstawowych parametrach płynowskazu.
Zgodnie z twierdzeniem Archimedesa długość pływaka magnetycznego zależy od gęstości mierzonego materiału
płynny środek. Im mniejsza gęstość ciekłego medium, tym dłuższa rurka ołowiana pływaka magnetycznego od dolnego przewodu
rura do dołu „odległość rury Shena” wynosi; wręcz przeciwnie, im krótszy. Projekt zapewniający łatwość
projekt. Prawidłowe użytkowanie przez użytkowników, instalacja, specjalna typowa gęstość cieczy i stół sterujący zlewu mogą być używane jako
odniesienie.
4. Aby zapobiec stanom nieustalonym, pływak magnetyczny w głównym kanale porusza się z dużą prędkością i uderza. Wskaźnik poziomu cieczy: Cathy
użyje pływaka magnetycznego zamocowanego na dnie rury z cieczą ołowianą. Użytkownicy powinni zostać zainstalowani przed instalacją programu
użycia karty przed instalacją.
5. Wskaźnik poziomu cieczy należy zamontować pionowo, aby zapewnić swobodne poruszanie się pływaka magnetycznego w rurociągu głównym.
6. Miernik poziomu cieczy oraz zbiornik powinny być wyposażone w zawór odcinający odcinający materiał do czyszczenia i konserwacji. 7. Wskaźnik poziomu cieczy: Nie ma gwarancji, że będzie dokładny; będzie to miało bezpośredni wpływ na normalne działanie miernika poziomu cieczy.
8. Po zamontowaniu wskaźnika poziomu cieczy magnes do korekty: w przypadku magnetycznej prowadnicy podwójnej kolumny, aby zero było widoczne na czerwono, a zero lub więcej na biało.
9. Wskaźnik poziomu cieczy: Najpierw otwórz zawór głównego przewodu cieczy. Pozwól, aby płynne medium zrównoważyło się w rurze prowadzącej,
Unikaj płynnego medium z szybkim wzrostem różnicy pływaków, spowodowanym awarią przerzutki magnetycznej lub spowodowaniem bałaganu (w przypadku tego zjawiska może wystąpić ponowna kalibracja magnetyczna).
10 Kołnierz z otwartym końcem bli: Używając pływaka magnetycznego, należy zwrócić uwagę na stronę końca magnetycznego z magnesem skierowanym do góry, nie można go obrócić.
11 . Wskaźnik poziomu cieczy: e Do środka nie powinny przedostawać się żadne zanieczyszczenia stałe ani magnetyczne, aby uniknąć zablokowania pływaka i osłabienia wyporu.
12. Według mediów w głównej rurze zaworu kanalizacyjnego należy usunąć osad z rurki.
