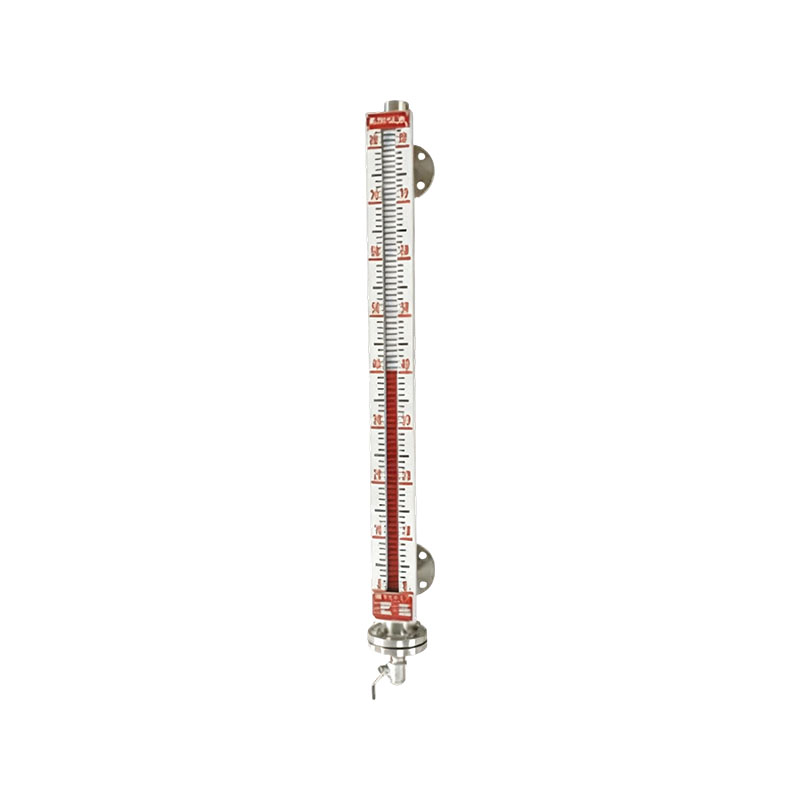

Magnetyczny wskaźnik poziomu serii XG/JYZX

Magnetyczny wskaźnik poziomu serii XG/JYZX, znany również jako kolumna magnetyczna lub płytka magnetyczna. Magnetyczny wskaźnik poziomu pływaka może bezpiecznie i niezawodnie mierzyć poziom cieczy w warunkach wysokiej temperatury, wysokiego ciśnienia, wysokiej lepkości i silnej korozji. Odczyt jest intuicyjny, wyświetlacz przyciągający wzrok, a zakres pomiarowy duży. Wyposażony w mikroprzełączniki i zdalne nadajniki poziomu cieczy, może realizować alarmy dotyczące górnego i dolnego limitu oraz kontrolować poziom cieczy (graniczy), a także zdalną detekcję i kontrolę. Produkty z serii magnetycznych wskaźników poziomu cieczy są szeroko stosowane do pomiaru i kontroli poziomu cieczy w różnych gałęziach przemysłu, takich jak energetyka, ropa naftowa, chemia, metalurgia, ochrona środowiska, medycyna, żywność itp. Miernik poziomu z kolumną magnetyczną z pływakiem serii XG/JYZX jest podłączony do pojemnika za pomocą bocznego kołnierza, dzięki czemu zmiany poziomu cieczy na wskaźniku poziomu są w rzeczywistości zgodne ze zmianami poziomu cieczy wewnątrz pojemnika. Cylindryczny pływak wewnątrz komory wskaźnika poziomu oraz magnetyczna płytka odchylana i przełącznik na zewnątrz wskaźnika poziomu to w rzeczywistości zestaw układów magnetycznych. Cylindryczny pływak oddziałuje na kolumnę odchylaną wewnątrz płytki odchylnej i elementy magnetyczne wewnątrz przełącznika poprzez pole magnetyczne, wyświetlając w ten sposób liniowo zmiany poziomu cieczy.
Kolumna przerzucana magnetycznej płyty przerzucanej jest wyposażona w małą kolumnową stal magnetyczną, a wszystkie kolumny przerzucane są równomiernie umieszczone w aluminiowych szczelinach w promieniowym odstępie 10 mm. Połowa obracających się kolumn jest biała, a druga połowa czerwona. Kiedy poziom cieczy na poziomowskazie podnosi się i opada, pływak porusza się odpowiednio, a pole magnetyczne wiązki magnesu trwałego zainstalowanego na jego górze powoduje obrót magnetycznej kolumny odchylanej płyty obracającej się na zewnątrz o 180°. Kiedy poziom cieczy wzrasta, zmienia kolor z białego na czerwony. I odwrotnie, gdy poziom cieczy spada, obracająca się kolumna zmienia kolor z czerwonego na biały. W ten sposób obracana kolumna może odzwierciedlać zmiany poziomu cieczy wewnątrz pojemnika bez konieczności stosowania zasilania. Zapewnia bezpieczne i niezawodne środki i metodę wykrywania poziomu cieczy w mediach łatwopalnych, wybuchowych i toksycznych poprzez całkowite odizolowanie mediów ciekłych od wskaźników pomiarowych.
Czujnik poziomu cieczy UQZ służy do pomiaru poziomu cieczy i przesyłania sygnałów razem z magnetycznymi pływakowymi wskaźnikami poziomu serii JYZK. Sygnał rezystancji odpowiadający poziomowi cieczy jest przetwarzany przez przetwornik na standardowy sygnał prądowy.
Przełączniki magnetyczne serii brytyjskiej dzielą się na zwykłe przełączniki magnetyczne i dwukierunkowe przełączniki magnetyczne trzymające i są używane w połączeniu z magnetycznym pływakowym wskaźnikiem poziomu wody XG/JJZK.

Cechy produktu:
1. Konstrukcja jest prosta, solidna i niezawodna i nie wymaga specjalnej konserwacji.
2. Płynne medium i wskaźnik pomiarowy są całkowicie odizolowane.
3. Może mierzyć i wskazywać poziom cieczy żrących, łatwopalnych, toksycznych, wzburzonych i zanieczyszczonych i jest odpowiedni do środowisk o wysokiej temperaturze i wysokim ciśnieniu.
4. Wyświetlacz z kolumną magnetyczną; nie ma potrzeby stosowania zewnętrznego źródła zasilania. Wyniki pomiarów można przesyłać zdalnie przez obwód, co pozwala na zdalne sterowanie i wykrywanie.
5. Oprócz typu podstawowego istnieją różne formy mierników poziomu cieczy, np. wysokotemperaturowe i niskociśnieniowe, wysokotemperaturowe i wysokociśnieniowe, płaszczowe, montowane od góry, antykorozyjne, ciekło-gazowe, mrozoodporne itp. Branża zastosowań:
1. Przemysł petrochemiczny: różne zbiorniki magazynowe, reaktory, zbiorniki buforowe i wieże stosowane do monitorowania poziomów cieczy i pozycji granicznych.
2. Uzdatnianie wody i ochrona środowiska: pomiary poziomu cieczy w zbiornikach dozujących, zbiornikach magazynujących ścieki, zbiornikach wody obiegowej i zbiornikach wody oczyszczonej.
3. Energia cieplna i elektryczna: monitorowanie poziomu cieczy w zbiornikach ciepłej wody, zbiornikach wody odtlenionej, wymiennikach ciepła i zbiornikach urządzeń pomocniczych.
4. Przemysł lekki, spożywczy i farmaceutyczny: wykrywanie poziomu cieczy w zbiornikach na składniki, zbiornikach fermentacyjnych, zbiornikach do gotowania i zbiornikach do przechowywania surowców.
