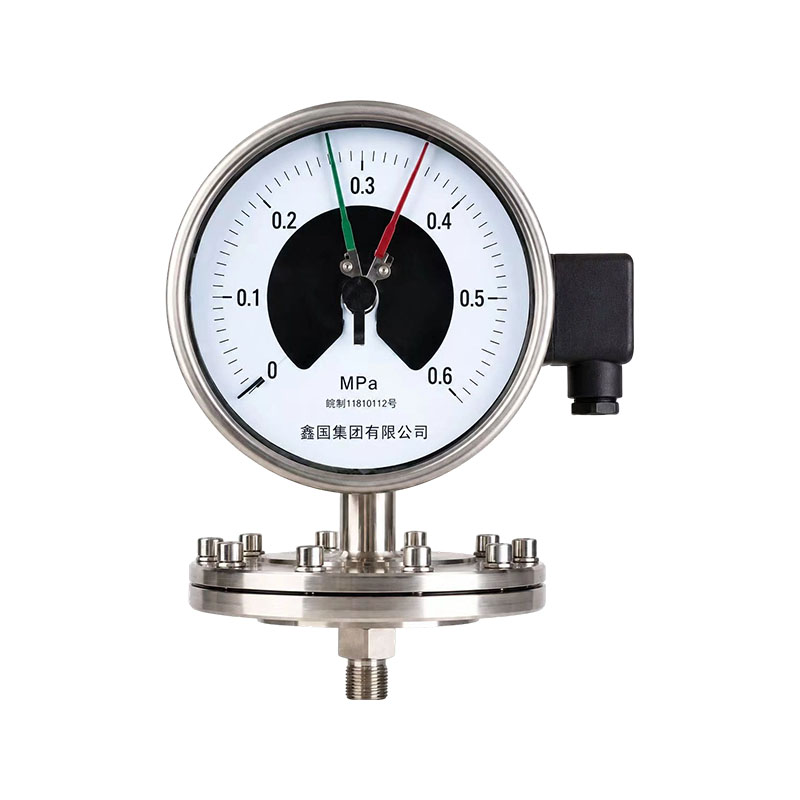

Manometr membranowy serii XG/YPF

Manometr membranowy serii XG/YPF jest manometrem antykorozyjnym o lokalnych wskazaniach, z karbowaną membraną jako elastycznym elementem wykrywającym ciśnienie. Składa się z membrany pomiarowej, złącza/kołnierza, mechanizmu przekładni korbowodu i obudowy. Mierzone medium działa bezpośrednio na falistą membranę, powodując odkształcenie wyporowe membrany pod ciśnieniem. Jest on wzmacniany przez ruch koła zębatego korbowodu, kierując wskazówkę w celu wyświetlenia wartości ciśnienia na tarczy. Medium jest blokowane przez membranę i nie przedostaje się do wnętrza mechanizmu. Nadaje się do pomiaru ciśnienia gazów i cieczy, które są żrące, lepkie i trudne do krystalizacji.

Zalety produktu:
1. Silna zdolność zapobiegania zatykaniu: membrana służy jako element wykrywający ciśnienie bez małych otworów przepływowych, odpowiedni do pomiaru lepkich, zawierających zanieczyszczenia i łatwo wytrącających się mediów i nie jest podatny na zatykanie lub zacinanie się miernika.
2. Może mierzyć mikrociśnienie i niskie ciśnienie, z dużą czułością membrany i wrażliwą reakcją na niskie ciśnienie i zmiany ciśnienia, odpowiedni do pomiaru warunków niskiego ciśnienia gazu i cieczy.
3. Dobra odporność na korozję: membrana może być wykonana z materiałów takich jak 316, Hastelloy, PTFE itp., aby wytrzymać czynniki korozyjne i chronić wewnętrzną strukturę przyrządu.
4. Konstrukcja jest bezpieczna i niezawodna, a jej przeciążalność jest lepsza niż manometru z rurką sprężynową; Konstrukcja korpusu jest prosta i łatwa w utrzymaniu. Można ją połączyć z odpornymi na wstrząsy i elektrycznymi głowicami stykowymi, aby uzyskać kontrolę alarmową.

Główne punkty sprzedaży:
1. Niełatwe do zablokowania, bez małych kanałów przepływowych, odpowiednie do lepkich, ziarnistych i łatwo wytrącających się mediów, rozwiązując problem powszechnej blokady igły manometru.
2. Czuły pomiar niskiego ciśnienia; element wykrywający ciśnienie membrany; szybka reakcja na zmiany mikrociśnienia i niskiego ciśnienia; stabilny pomiar.
3. Do wyboru jest wiele materiałów membranowych, w tym membrany 316L, Hastelloy i PTFE, które radzą sobie z różnymi mediami korozyjnymi.
4. Ma dobrą odporność na przeciążenia, odporność na chwilowe uderzenia ciśnienia, nie jest łatwo uszkodzić elementy wykrywające ciśnienie i ma wysoką niezawodność działania.
5. Wybór funkcji jest elastyczny i może wywołać alarm ciśnienia poprzez styki dystrybucyjne. Może być również używany jako model odporny na wstrząsy, z prostą instalacją i konserwacją oraz łatwą wymianą.

Skontaktuj się z nami
PRZEDV：Manometr elektryczny ze wspomaganiem magnetycznym serii XG/YXCDALEJ：Manometr membranowy XG/Y-M
Często zadawane pytania Specyfikacje wydajności

P1: Czy manometry membranowe i manometry membranowe to to samo?
O: Nie, nie są. Membrana manometru sama w sobie jest elementem wyczuwającym ciśnienie, a medium oddziałuje bezpośrednio na membranę. Membrana manometru membranowego służy wyłącznie do izolacji i do przenoszenia ciśnienia wykorzystuje płyn izolacyjny. Powierzchnia membrany ma prostszą strukturę i nadaje się do warunków niskiego ciśnienia i zapobiegania blokowaniu, ale nie do ekstremalnie wysokich warunków korozyjnych.

P2: Czy manometr membranowy nadaje się do pomiaru wysokiego ciśnienia?
Odp.: Nie nadaje się, stosowany głównie w warunkach niskiego i niskiego ciśnienia. Manometry z rurką sprężynową są preferowane w przypadku scenariuszy wysokiego ciśnienia, ponieważ przekroczenie zakresu może spowodować trwałe odkształcenie membrany, co skutkuje niedokładnymi pomiarami.

P3: Czy łatwo jest uszkodzić membranę cząsteczkami w medium?
Odp.: W normalnych warunkach pracy zablokowanie nie jest łatwe, ale długotrwała erozja spowodowana twardymi i ostrymi cząstkami może spowodować zniszczenie membrany. W przypadku warunków pracy z dużą ilością cząstek zaleca się stosowanie membran pogrubionych lub z powłoką antykorozyjną, aby uniknąć bezpośredniego uderzenia ostrych materiałów w powierzchnię membrany.

P4: Jakie są najczęstsze usterki manometrów membranowych?
Odp.: Głównie z powodu deformacji membrany, przesunięcia zera i bezruchu wskaźnika. Spowodowane głównie nadciśnieniem, średnią korozją i erozją cząstek. Nie używać poza zakresem; wybrać odpowiedni materiał membrany dla mediów korozyjnych; przeprowadzaj regularną kalibrację, aby zapewnić dokładność pomiaru.

Zakres pomiarowy, ciśnienie, wielkość porcji

Modelkakaka Zakres wybierania Wymiar części łożyska dociskowego D1
XG-YPF-100A 0~0,06, 0~0,1, 0~0,16, 0~0,25, 0~0,4
0~0,6, 0~1, 0~1,6, 0~2,5, -0,1~0
-0,1 ~ 0,06, -0,1 ~ 0,15, -0,1 ~ 0,3
-0,1 ~ 0,5, -0,1 ~ 0,9, -0,1 ~ 1,5
-0,1 ~ 2,4 MPa 		Ø85
XG-YPF-100B Ø115
XG-YPF-100B-F
XG-YPF-150A Ø85
XG-YPF-150B
XG-YPF-150B-F Ø115
XG-YPF-100B / XG-YPF-100B-F 0~1,6, 0~2,5, 0~4, 0~6, 0~10, 0~16, 0~25, 0~40*
-1,6~0, -2,5~0, -4~0, -6~0, -10~0, -16~0, -25~0, -40~0*
-0,8~0,8, -1,2~1,2, -2~-2, -3~-3, -5~5, -8~8, -12~12, -20~20* kPa 		Ø160
XG-YPF-150B / XG-YPF-150B-F Ø160

*0~40, -40~0, ±20kPa specyfikacja: Wymiar D części przenoszącej ciśnienie wynosi Ø85.

Parametr Specyfikacja
Klasa dokładności 2.5
Temperatura otoczenia -40 ~ 70°C
Wilgotność względna ≤ 90%
Efekt temperaturowy Jeżeli temperatura pracy różni się od 20 ± 5°C, dodatkowy błąd temperaturowy nie powinien przekraczać 0,04%/°C
Stanowisko pracy Montaż pionowy
Klasa ochrony obudowy IP64

Materiały układu przenoszącego ciśnienie, obudowa i inne główne części

Modelkakaka Membrana Złącze kołnierzowe Uszczelka Materiał obudowy
XG-YPF-100A, XG-YPF-150A Cr15Ni7Mo (PH15-7Mo) 1Cr18Ni9 NBR (kauczuk nitrylowy) Odlew aluminiowy
XG-YPF-100B, XG-YPF-150B 316L (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9
XG-YPF-100B-F, XG-YPF-150B-F 316L (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9

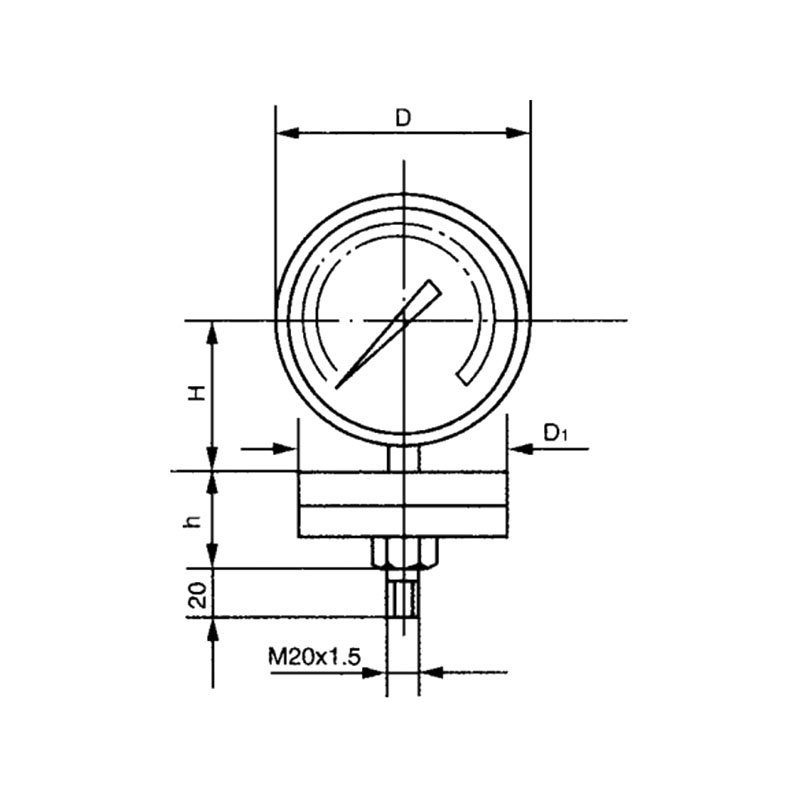

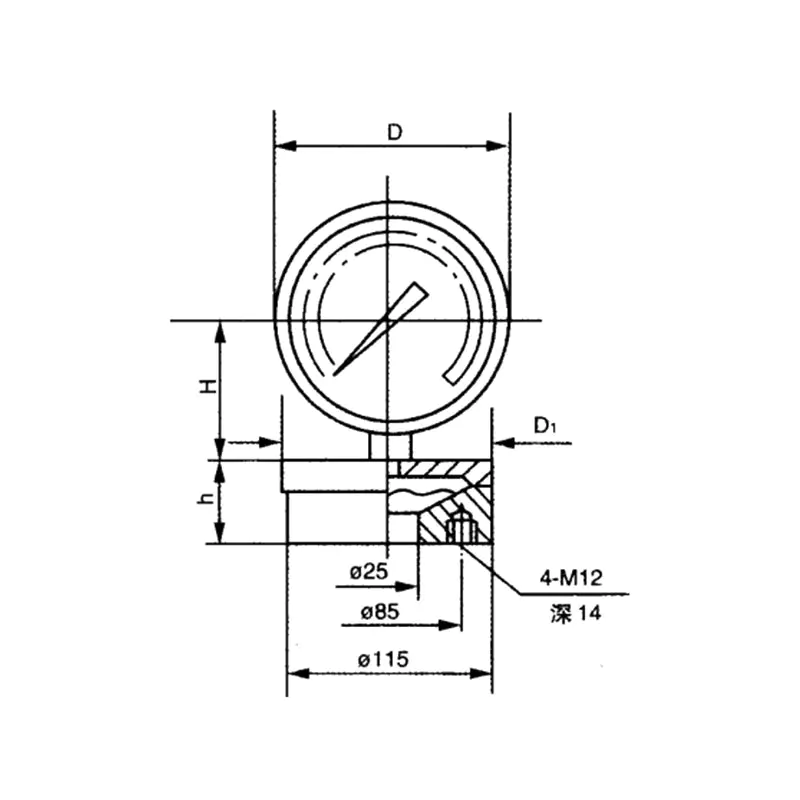

Wymiary

XG-YPF-100 A/B  XG-YPF-150 A/B XG-YPF-100 B/F  XG-YPF-150 B/F
1001919 1001820
Modelkakaka XG-YPF-100A XG-YPF-100B XG-YPF-100B-F XG-YPF-150A XG-YPF-150B XG-YPF-150B-F
D Ø100 Ø110 Ø110 Ø150 Ø160 Ø160
h 66 66 66 91 91 91
H 32 32 36 32 32 36
XG-Y P F-□-□
XG Marka Xinguo
Y Manometr
P Membrana
F Odporny na korozję
□ Średnica zewnętrzna obudowy
100: Ř100 mm
150: Ř150 mm
□ Wpisz
Odp.: Manometr membranowy, przyłącze z gwintem zewnętrznym M20×1,5
B: Manometr membranowy ze stali nierdzewnej, przyłącze z gwintem zewnętrznym M20×1,5
B-F: Manometr z membraną kołnierzową ze stali nierdzewnej, 25-4,0 HGJ Kołnierz z podwyższoną powierzchnią czołową
