Opancerzony kabel termopary

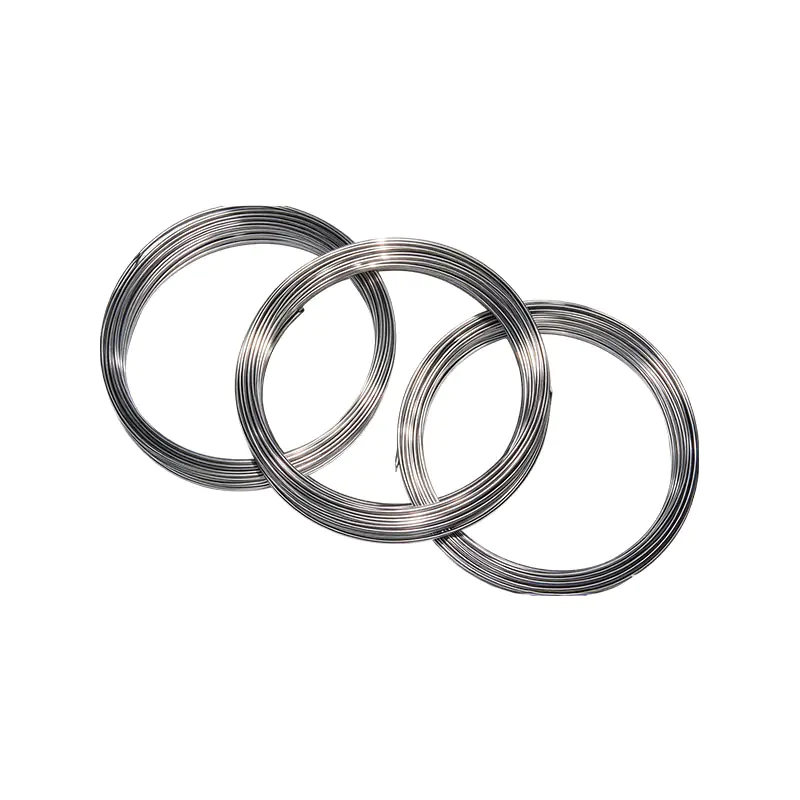

Opancerzony kabel termopary, powszechnie znany jako drut pancerny lub, w skali międzynarodowej, jako nieorganiczny kabel termopary z izolacją, to solidna całość wykonana z rury ochronnej ze stali nierdzewnej, proszku izolacyjnego z tlenku magnezu i materiału drutu termopary, połączonych i zagęszczonych w dowolnej formie. Ma zalety odporności na ciśnienie, odporności na trzęsienia ziemi, elastyczności, miniaturyzacji i szybkiego czasu reakcji termicznej. Jest podstawowym materiałem do produkcji termopar pancernych.

Zalety produktu:
1. Wrażliwa reakcja termiczna i szeroki zakres pomiaru temperatury
Mała bezwładność cieplna, duża prędkość wykrywania temperatury, może obejmować wysokie i niskie zakresy temperatur, stabilny potencjał termoelektryczny i może szybko wychwytywać zmiany temperatury w warunkach pracy.
2. Wysoka wytrzymałość mechaniczna, zginana i łatwa w montażu
Metalowa, pancerna obudowa jest odporna na wibracje i uderzenia oraz może umiarkowanie się wyginać, dzięki czemu nadaje się do małych przestrzeni sprzętowych i skomplikowanych instalacji okablowania na miejscu.
3. Dobre uszczelnienie ochronne i duża zdolność adaptacji do środowiska
Struktura izolacji mineralnej jest gęsta, odporna na wilgoć, pyłoszczelna i przeciwutleniająca, zapewnia niezawodną izolację i może pracować przez długi czas w trudnych warunkach przemysłowych, takich jak kurz i wysokie temperatury.

Główne punkty sprzedaży:
1. Szeroki zakres pomiaru temperatury i szybka reakcja
Mała bezwładność cieplna, czuły czujnik temperatury, zdolny do pomiaru zarówno wysokich, jak i niskich temperatur, stabilny wyjściowy potencjał termoelektryczny i informacja zwrotna w czasie rzeczywistym o zmianach temperatury na miejscu.
2. Elastyczny i odporny na wibracje, z dużymi możliwościami adaptacji instalacji
Korpus pancerza jest podatny na zginanie, odporny na uderzenia i wibracje oraz można go łatwo układać w małych przestrzeniach sprzętowych i skomplikowanych miejscach rurociągów.
3. Gęsta ochrona izolacji, wysoka trwałość
Struktura izolacji mineralnej ma dobre właściwości uszczelniające, jest odporna na wilgoć i kurz, jest odporna na utlenianie i może wytrzymać trudne warunki przemysłowe, zmniejszając prawdopodobieństwo awarii i wydłużając żywotność.

Skontaktuj się z nami
PRZEDV：Brak poprzedniego artykułuDALEJ：Opancerzony kabel termistora
Często zadawane pytania Specyfikacje wydajności

P1: Jaki jest minimalny wymagany promień zgięcia dla opancerzonych kabli termopar?
Odp.: Ogólnie rzecz biorąc, promień zgięcia nie powinien być mniejszy niż 5-7 razy większa od zewnętrznej średnicy pancerza. Sonda gorącego końca nie powinna być zginana tak bardzo, jak to możliwe, aby uniknąć wewnętrznego pęknięcia drutu i wpływu na pomiar temperatury.

P2: Czy termopary pancerne mogą bezpośrednio mierzyć media o wysokiej temperaturze?
Odp.: górna granica pomiaru temperatury zależy od materiału osłony i skali termopary, a różne modele mają różną odporność na temperaturę; W warunkach bardzo wysokich temperatur konieczna jest weryfikacja specyfikacji i parametrów. Przekroczenie zakresu przyspieszy starzenie się i uszkodzenia.

P3: Jakie są przyczyny przeskakiwania sygnału pomiaru temperatury i niedokładnych wartości?
Odp.: Typowe przyczyny to zakłócenia elektromagnetyczne, słaby styk przewodów i uszkodzenia warstwy izolacyjnej spowodowane wilgocią. W środowiskach zakłócających zaleca się stosowanie typu ekranowanego, z jednopunktowym uziemieniem warstwy ekranującej i sprawdzanie szczelności zacisków przewodów.

P4: Czy opancerzone kable termopar można przedłużać i łączyć w celu ich użycia?
Odp.: nie zaleca się bezpośredniego łączenia i rozszerzania według własnego uznania. Do przedłużenia należy zastosować przewody kompensacyjne o tym samym numerze podziału; Mieszanie zwykłych przewodów wygeneruje dodatkowy potencjał grzewczy, powodując znaczne błędy pomiarowe.

1.1 Nazwa produktu, model, numer skali, materiał zewnętrznej rurki i temperatura robocza są pokazane w Tabeli 1-1.

Nazwa produktu Modelkaka Typ termopary Materiał powłoki zewnętrznej Średnica zewnętrzna (mm) Maksymalna temperatura robocza (°C)
Opancerzony kabel termopary Chromel-Nisil
Opancerzony kabel termopary Chromel – Nisil-Mg 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1,0 500
1,5; 2.0 800
3,0; 4,0; 4,5; 5,0 900
6,0; 8,0 1100
Opancerzony kabel termopary Chromel-Nisil
Opancerzony kabel termopary Chromel – Nisil-Mg 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1,0 400
1,5; 2.0 600
3,0; 4,0; 4,5; 5,0 800
6,0; 8,0 800
Opancerzony kabel termopary Chromel – Constantan KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 400
1,5; 2.0 500
3,0; 4,0; 4,5; 5,0 600
6,0; 8,0 800
Opancerzony kabel termopary żelazo-konstantan KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 300
1,5; 2.0 400
3,0; 4,0; 4,5; 5,0 500
6,0; 8,0 750
Opancerzony kabel miedziano-konstantanowy z termoparą KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 200
1,5; 2.0; 3.0
4,0; 4,5; 5,0 		300
300
6,0; 8,0 400
Opancerzony kabel termopary PtRh10–Pt KS S GH3030, GH3039, 25Cr–20Ni 1,0; 1,5 800
2,0; 3.0 900
Opancerzony kabel termopary PtRh13–Pt KR R 4,0; 4,5 1000
5,0; 6,0; 8,0 1100
Opancerzony kabel termopary PtRh30–PtRh6 KB B GH3030, GH3039, 25Cr–20Ni 4,0; 4,5 1100
5,0; 6,0; 8,0 1200


Uwaga: Produkty wykonane z innych materiałów i o innych średnicach zewnętrznych mogą zostać dostarczone po konsultacji pomiędzy dostawcą a odbiorcą.
1.2 Standardy Produktu
1.2.1 Kable termopar w opancerzeniu z metalu nieszlachetnego są zgodne z JB/T8205-1999 i GB/T18404-2001
1.2.2 Kable termopar w pancerzu z metali szlachetnych są zgodne z JB/T 8909-1999
1.2.3 Opancerzone kable termopar Pt-Rh 30 – Pt-Rh 8 zgodne z QB/T 2405-2004

1.3 Metoda wyznaczania modeli kabli z termoparą pancerną:

KK 4 G30 φ5,0 I GB/T18404-2001
KK Modelkaka (KKKN, KEKJKTKS, KR, KB)
4 Liczba kabli: nie określono dla przewodów dwużyłowych; czterordzeniowy jest oznaczony jako „4”
G30 Materiał rury ochronnej: 1Cr18Ni9Ti jest oznaczony jako „B”
GH3039 jest oznaczony jako „G39”
GH3030 jest oznaczony jako „G30”
25Cr-20Ni jest oznaczony jako „2520”
316L, 304
φ5.0 Średnica zewnętrzna kabla (Φ0,5–8,0 mm)
I Klasa tolerancji (klasa I, II, III)
GB/T18404 Numer standardowy
2001 Rok standardowy

1.4 Wymiary produktu i dopuszczalne odchylenia powinny być zgodne z tabelą 1-2.

Średnica zewnętrzna i tolerancja (mm) KK/KN/KE/KJ/KT KS/KR/KB
Min. Grubość ścianki (mm) Min. Średnica drutu termopary (mm) Min. Grubość warstwy izolacji (mm) Min. Grubość ścianki (mm) Min. Średnica drutu termopary (mm) Minimalna średnica drutu termoelementu (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Uwaga: Nieznaczne korekty grubości ścianki rurki, średnicy drutu termopary i grubości izolacji są dozwolone w przypadku wielożyłowych lub jednożyłowych opancerzonych kabli termopary.

1.4 Charakterystyka i tolerancje termopary
W przypadku termopar pancernych produkowanych z kabli termopar pancernych różnych modeli, gdy złącze odniesienia wynosi 0°C, potencjał termoelektryczny powinien być zgodny z normą GB/T 16839.1-1997, „Termopary – Część 1: Tabele kalibracyjne”, a tolerancje dla różnych klas powinny być zgodne z postanowieniami tabel 1–3.

Kategoria Klasa tolerancji Modelkaka Wpisz Tolerancja (°C) Zakres temperatur (°C)
Opancerzony kabel termopary z metalu nieszlachetnego I KK K ±1,5°C lub ±0,4%t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0,5°C lub ±0,4%t −40 ~ 350
II KK K ±2,5°C lub ±0,75%t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1,0°C lub ±0,75%t −40 ~ 400
III KK K ±2,5°C lub ±1,5%t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
KT T ±1,0°C lub ±1,5%t −200 ~ 40
Kabel termopary opancerzony z metali szlachetnych II KS S ±1,5°C lub ±0,25%t 300 ~ 1100
KR R 300 ~ 1100
pkt KS S ±3,0°C lub ±0,5%t 300 ~ 1100
KR R 300 ~ 1100
II KB B ±0,25%t 600 ~ 1200
III KB B ±4,0°C lub ±0,5%t 600 ~ 1200

Uwaga: t = wartość bezwzględna zmierzonej temperatury (°C); „pt” oznacza ocenę standardową (zwykłą).

1.5 Rezystancja izolacji
Rezystancję izolacji należy mierzyć pomiędzy parami przewodów oraz pomiędzy parą przewodów a osłoną zewnętrzną. W przypadku kabli o średnicy zewnętrznej <1,5 mm przyłożone napięcie powinno wynosić 75 25 V DC; dla kabli o średnicy zewnętrznej >1,5 mm przyłożone napięcie powinno wynosić 500 50 V DC. Rezystancja izolacji na metr w temperaturze pokojowej i w temperaturach podwyższonych powinna być zgodna z postanowieniami tabeli 1-4.

Środowisko testowe Modelkakas Min. Długość pomiarowa (m) Temperatura testowa (°C) Min. Rezystancja izolacji (MΩ/m)
Temperatura pokojowa KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
Wysoka temperatura KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
Wysoka temperatura KT 0.5 300 ± 15 500

Uwaga: Materiały izolacyjne termopar pancernych i kabli termopar pancernych mają ograniczoną przewodność elektryczną; rezystancja izolacji maleje wraz ze wzrostem długości kabla. Przewodność na jednostkę długości oznacza się Sm’ (równym Q’·m’); dla kabli lub termopar dłuższych niż 1 m rezystancję izolacji wyraża się w ·m lub MQ·m, przy czym rezystancja izolacji jest odwrotnie proporcjonalna do długości; dla tych krótszych niż 1 m wyraża się to w MQ·m.
